Hasonló kivitel
kábellel CABLE-D15SUB/B/S/150/KONFEK/S Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
1.5 m
Csatlakozó
D-SUB hüvelysor
D-SUB tűsor
Össz pólusszám
15
Gyártói szám
2302078
Adatlap (PDF)
Összesen (25 990 Ft / Darab)
25 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 15
- Csatlakozás típusa: D-SUB tűs csatlakozó
- Csavarmenet: UNC 4-40
- Meghúzási nyomaték: 0,2 Nm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való használat esetén be kell tartani az adott harmadik fél gyártójának specifikációit, biztonsági és figyelmeztető utasításait is.
- Kábel külső átmérője: 7,90 mm ±0,5 mm
- Raszterméret: 2,74 mm
- Csatlakozás a következő szabvány szerint: IEC 60807-2; DIN 41652
- Külső burkolat anyaga: Félmerev PVC
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 1,5 m
- Vezeték keresztmetszete: 15 x 0,25 mm²
- Vezetékellenállás: ≤ 80 Ω/km (20 °C-on)
- Külső héj, szín: szürke
- Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C-on)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- UL AWM stílus: 2464/1061
- Árnyékolt: igen
- Kábeltípus: 15X0.25 [PVC]
- Jelkábel vezetőszerkezete: 14 x 0,15 mm
- AWG jelvezeték: 24
- Vezetékátmérő szigeteléssel együtt: 1,2 mm ±0,05 mm
- Legkisebb hajlítási sugár, fixen beszerelve: 67 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 126 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 5000 (≥ 15-szörös külső átmérő sugárral)
- Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső); UL VW-1; CSA FT-1
- Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
- Portok száma: 1
- Névleges üzemmód 100 % ED
- Csatlakoztatási ciklusok:> 200
- 1. csatlakozás: 1. csatlakozás
- 2. port: 2. port
- Halogénmentes: nem
- Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
- Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
- Vezeték típusa: Előre konfekcionált, árnyékolt kerek kábel
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Áram (útvonalanként): ≤ 2 A (kitekercselve, lásd a Leértékelés című részt)
- Színkód: Egyvezetékes: Színkód: Egyvezetékes
- fehér: D-SUB15 (1) = D-SUB15 (1)
- barna: D-SUB15 (2) = D-SUB15 (2)
- zöld: D-SUB15 (3) = D-SUB15 (3)
- sárga: D-SUB15 (4) = D-SUB15 (4)
- szürke: D-SUB15 (5) = D-SUB15 (5)
- rózsaszín: D-SUB15 (6) = D-SUB15 (6)
- kék: D-SUB15 (7) = D-SUB15 (7)
- piros: D-SUB15 (8) = D-SUB15 (8)
- fekete: D-SUB15 (9) = D-SUB15 (9)
- lila: D-SUB15 (10) = D-SUB15 (10)
- szürkésrózsaszín: D-SUB15 (11) = D-SUB15 (11)
- piros-kék: D-SUB15 (12) = D-SUB15 (12)
- fehér-zöld: D-SUB15 (13) = D-SUB15 (13)
- barna-zöld: D-SUB15 (14) = D-SUB15 (14)
- fehér-sárga: D-SUB15 (15) = D-SUB15 (15)
- 15X0,25 [PVC]: 15X0,25 [PVC]
- Termék típus
Összekötő kábel
- Kábelhossz
1.5 m
- Csatlakozó
D-SUB hüvelysor
D-SUB tűsor
- Össz pólusszám
15
- Gyártói szám
2302078
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
15
- Gyártói szám
CABLE-D15SUB/B/S/150/KONFEK/S
- Hossz
1.5 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579016 kábellel CABLE-D15SUB/B/S/150/KONFEK/S Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579016 kábellel CABLE-D15SUB/B/S/150/KONFEK/S Phoenix Contact Tartalom: 1 db
Leírás

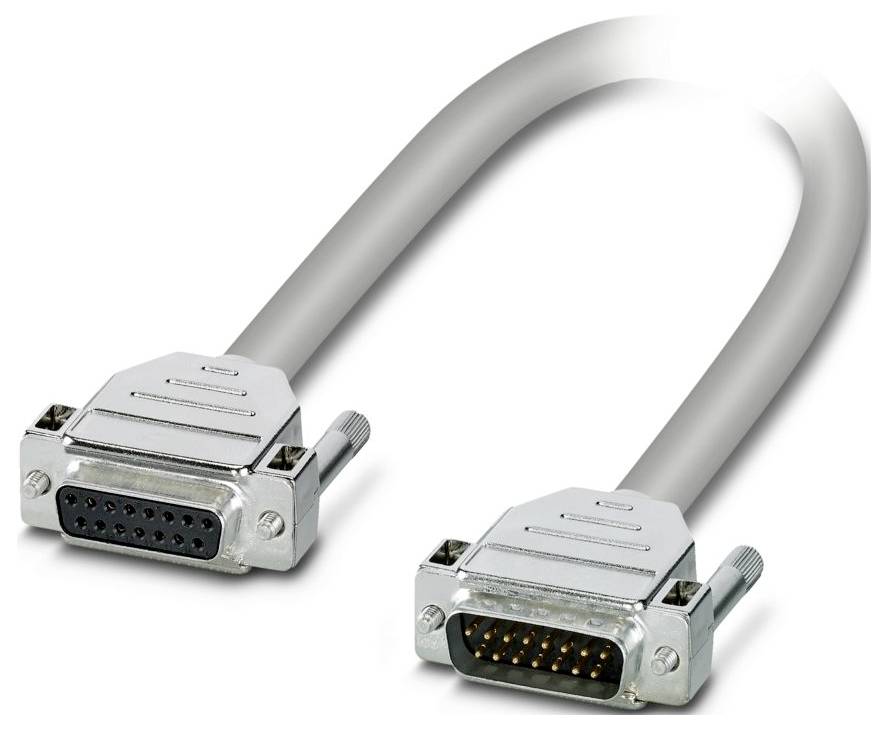

Előre konfekcionált, árnyékolt kerek kábel; 1. csatlakozó: D-SUB anya csatlakozó (1 x 15 tűs); 2. csatlakozó: D-SUB apa csatlakozó (1 x 15 tűs); Kábelhossz: 1,5 m
