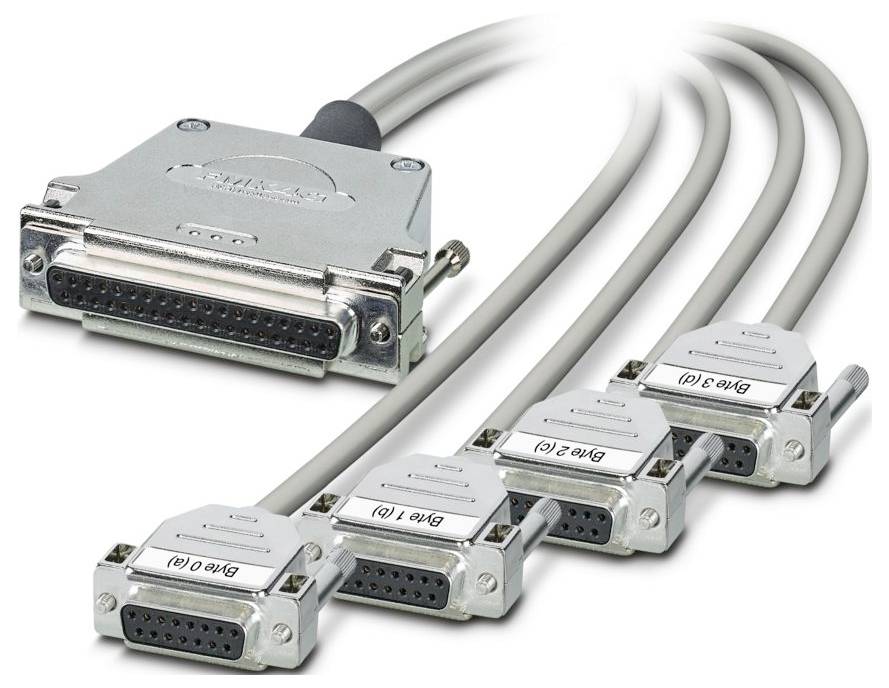

kábellel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
3 m
Csatlakozó
D-SUB hüvelysor
Össz pólusszám
10
Gyártói szám
1119201
Adatlap (PDF)
Összesen (89 990 Ft / Darab)
89 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 15
- Csatlakozás típusa: D-SUB anya csatlakozó
- Csavarmenet: UNC 4-40; M2.5
- Meghúzási nyomaték: 0,2 Nm
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP00
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való használat esetén be kell tartani az adott harmadik fél gyártójának specifikációit, biztonsági és figyelmeztető utasításait is.
- Kábel külső átmérője: 6,10 mm ±0,4 mm
- Raszterméret: 2,74 mm
- Csatlakozás a következő szabvány szerint: IEC 60807-2; DIN 41652
- Külső burkolat anyaga: Félmerev PVC
- Vezető anyaga: ónozott rézszálak
- A vezeték hossza: 3 m
- Vezeték keresztmetszete: 10 x 0,14 mm²
- Vezetékellenállás: ≤ 145 Ω/km (20 °C)
- Külső héj, szín: szürke
- Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- UL AWM stílus: 2464/1061
- Árnyékolt: nem
- Kábeltípus: 10X0.14 [PVC]
- Jelvezeték vezetőszerkezete: 7x 0,16 mm
- AWG jelvezeték: 26
- Vezetékátmérő szigeteléssel együtt: 1 mm ±0,03 mm
- Legkisebb hajlítási sugár, fixen beszerelve: 52 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 98 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 5000
- Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső); UL VW-1; CSA FT-1
- Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
- Portok száma: 4
- Névleges üzemmód 100 % ED
- Csatlakoztatási ciklusok:> 200
- 1. csatlakozás: 1. csatlakozás
- 2. port: 2. port
- Halogénmentes: nem
- Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
- Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
- Vezeték típusa: Előre összeszerelt kerek kábel
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Megfelelő periféria modul: 6DL1131-6BL00-0PH1 (H1/M1 sorkapocs); 6DL1132-6BL00-0PH1 (H1/M1 sorkapocs)
- Támogatott vezérlő: SIEMENS ET 200SP HA: Támogatott vezérlő: SIEMENS ET 200SP HA
- Színkód: Egyvezetékes: Színkód: Egyvezetékes
- fehér: D-SUB 37 X1 (37) = D-SUB15 X5 (10)
- barna: D-SUB 37 X1 (29) = D-SUB15 X5 (2)
- zöld: D-SUB 37 X1 (33) = D-SUB15 X5 (6)
- sárga: D-SUB 37 X1 (32) = D-SUB15 X5 (5)
- szürke: D-SUB 37 X1 (18) = D-SUB15 X5 (9)
- kék: D-SUB 37 X1 (34) = D-SUB15 X5 (7)
- piros: D-SUB 37 X1 (30) = D-SUB15 X5 (3)
- fekete: D-SUB 37 X1 (28) = D-SUB15 X5 (1)
- lila: D-SUB 37 X1 (35) = D-SUB15 X5 (8)
- narancssárga: D-SUB 37 X1 (31) = D-SUB15 X5 (4)
- Kábelkonfiguráció: Négy modulhoz osztott kábel
- Áram (útvonalanként, 50 °C): ≤ 1 A (letekercselve, lásd a Leértékelés című részt)
- Áram (áganként, 70 °C): ≤ 0,6 A (lecsavart állapotban, lásd a Teljesítménycsökkentés című részt)
- 10x0,14 [PVC]: 10x0,14 [PVC]
- Megfelelő sorkapocs: 6DL1193-6TP00-0BH1; 6DL1193-6TP00-0DH1; 6DL1193-6TP00-0BM1; 6DL1193-6TP00-0DM1
- Termék típus
Összekötő kábel
- Kábelhossz
3 m
- Csatlakozó
D-SUB hüvelysor
- Össz pólusszám
10
- Gyártói szám
1119201
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
10
- Gyártói szám
CABLE-D37F/4XD15F/3,0M/ETHA
- Hossz
3 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564690 kábellel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564690 kábellel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Tartalom: 1 db
Leírás
Előre konfekcionált kerek kábel; Vezérlő: Siemens SIMATIC® ET 200SP HA; 1. csatlakozó: D-SUB csatlakozó (1 x 37 tűs); 2. csatlakozó: D-SUB csatlakozó (4 x 15 tűs); Kábelhossz: 3 m
