Hasonló kivitel

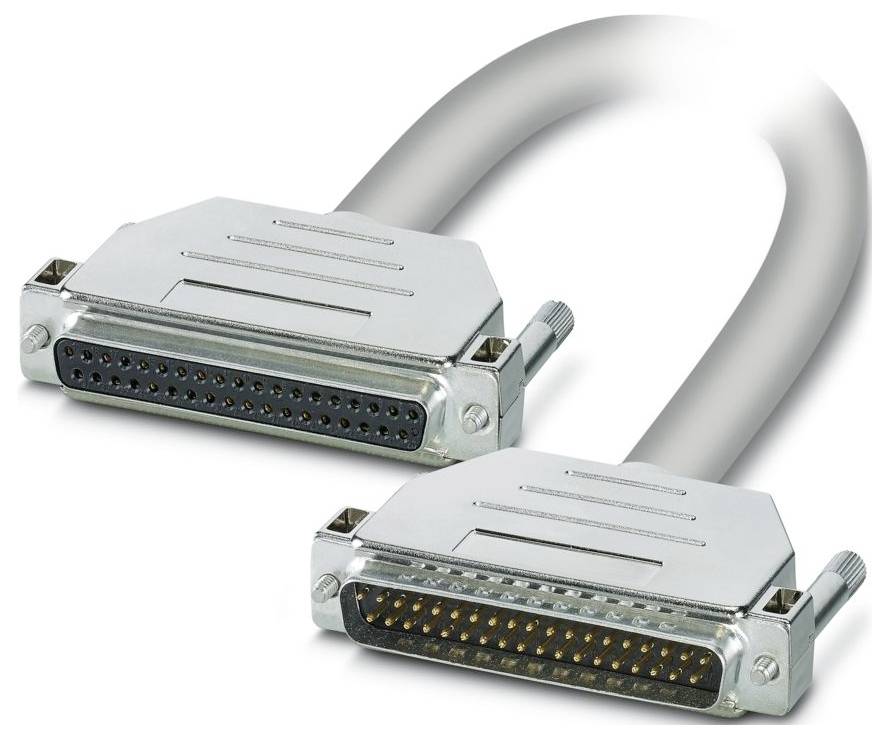

kábellel CABLE-D37SUB/B/S/HF/S/ 1,0M Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
1 m
Csatlakozó
D-SUB hüvelysor
D-SUB tűsor
Össz pólusszám
37
Gyártói szám
1066608
Adatlap (PDF)
Összesen (51 990 Ft / Darab)
51 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 37
- Csatlakozás típusa: D-SUB tűs csatlakozó
- Csavarmenet: UNC 4-40
- Meghúzási nyomaték: 0,2 Nm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Kábel külső átmérője: 10,80 mm ±0,5 mm
- Raszterméret: 2,77 mm
- Csatlakozás a következő szabvány szerint: IEC 60807-2; DIN 41652
- Külső köpeny anyaga: halogénmentes köpeny
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 1 m
- Vezeték keresztmetszete: 37 x 0,25 mm²
- Vezetékellenállás: ≤ 80 Ω/km (20 °C-on)
- Külső héj, szín: szürke
- Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C-on)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- UL AWM stílus: 21946
- Árnyékolt: igen
- Jelkábel vezetőszerkezete: 14 x 0,15 mm
- AWG jelvezeték: 24
- Vezetékátmérő szigeteléssel együtt: 1,2 mm ±0,05 mm
- Minimális hajlítási sugár, fixen beszerelve: 90 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 170 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 5000 (≥ 15-szörös külső átmérő sugárral)
- Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső)
- Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
- Portok száma: 1
- Névleges üzemmód 100 % ED
- Csatlakoztatási ciklusok:> 200
- 1. csatlakozás: 1. csatlakozás
- 2. port: 2. port
- Halogénmentes: igen
- Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
- Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
- Vezeték típusa: Előre konfekcionált, árnyékolt, halogénmentes kerek kábel
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Áram (útvonalanként): ≤ 2 A (kitekercselve, lásd a Leértékelés című részt)
- Színkód: Egyvezetékes: Színkód: Egyvezetékes
- fehér: D-SUB37 (1) = D-SUB37 (1)
- barna: D-SUB37 (2) = D-SUB37 (2)
- zöld: D-SUB37 (3) = D-SUB37 (3)
- sárga: D-SUB37 (4) = D-SUB37 (4)
- szürke: D-SUB37 (5) = D-SUB37 (5)
- rózsaszín: D-SUB37 (6) = D-SUB37 (6)
- kék: D-SUB37 (7) = D-SUB37 (7)
- piros: D-SUB37 (8) = D-SUB37 (8)
- fekete: D-SUB37 (9) = D-SUB37 (9)
- lila: D-SUB37 (10) = D-SUB37 (10)
- szürkésrózsaszín: D-SUB37 (11) = D-SUB37 (11)
- piros-kék: D-SUB37 (12) = D-SUB37 (12)
- fehér-zöld: D-SUB37 (13) = D-SUB37 (13)
- barna-zöld: D-SUB37 (14) = D-SUB37 (14)
- fehér-sárga: D-SUB37 (15) = D-SUB37 (15)
- sárgásbarna: D-SUB37 (16) = D-SUB37 (16)
- fehér-szürke: D-SUB37 (17) = D-SUB37 (17)
- szürkésbarna: D-SUB37 (18) = D-SUB37 (18)
- fehér-rózsaszín: D-SUB37 (19) = D-SUB37 (19)
- rózsaszín-barna: D-SUB37 (20) = D-SUB37 (20)
- fehér-kék: D-SUB37 (21) = D-SUB37 (21)
- barna-kék: D-SUB37 (22) = D-SUB37 (22)
- fehér-piros: D-SUB37 (23) = D-SUB37 (23)
- barna-piros: D-SUB37 (24) = D-SUB37 (24)
- fehér-fekete: D-SUB37 (25) = D-SUB37 (25)
- barna-fekete: D-SUB37 (26) = D-SUB37 (26)
- szürkészöld: D-SUB37 (27) = D-SUB37 (27)
- sárgás-szürke: D-SUB37 (28) = D-SUB37 (28)
- rózsaszín-zöld: D-SUB37 (29) = D-SUB37 (29)
- sárga-rózsaszín: D-SUB37 (30) = D-SUB37 (30)
- zöld-kék: D-SUB37 (31) = D-SUB37 (31)
- sárga-kék: D-SUB37 (32) = D-SUB37 (32)
- zöld-piros: D-SUB37 (33) = D-SUB37 (33)
- sárga-piros: D-SUB37 (34) = D-SUB37 (34)
- zöld-fekete: D-SUB37 (35) = D-SUB37 (35)
- sárga-fekete: D-SUB37 (36) = D-SUB37 (36)
- szürkéskék: D-SUB37 (37) = D-SUB37 (37)
- Termék típus
Összekötő kábel
- Kábelhossz
1 m
- Csatlakozó
D-SUB hüvelysor
D-SUB tűsor
- Össz pólusszám
37
- Gyártói szám
1066608
- Tartalom
1 db
- Pólusszám
37
- Gyártói szám
CABLE-D37SUB/B/S/HF/S/ 1,0M
- Hossz
1 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562527 kábellel CABLE-D37SUB/B/S/HF/S/ 1,0M Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562527 kábellel CABLE-D37SUB/B/S/HF/S/ 1,0M Phoenix Contact Tartalom: 1 db
Leírás
Előre konfekcionált, árnyékolt, halogénmentes kerek kábel; 1. csatlakozó: D-SUB anya csatlakozó (1 x 37 tűs); 2. csatlakozó: D-SUB apa csatlakozó (1 x 37 tűs); Kábelhossz: 1 m
