Hasonló kivitel

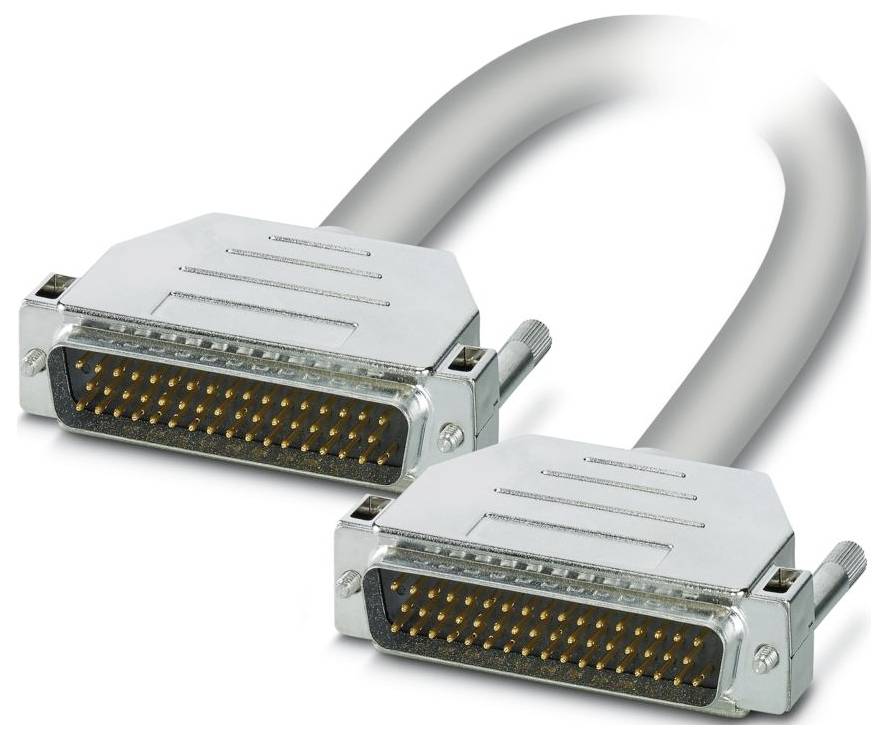

kábellel CABLE-D50SUB/S/S/200/KONFEK/S Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
2 m
Csatlakozó
D-SUB tűsor
Össz pólusszám
50
Gyártói szám
2305703
Adatlap (PDF)
Összesen (51 990 Ft / Darab)
51 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusszám: 50
- Csatlakozás típusa: D-SUB tűs csatlakozó
- Csavarmenet: UNC 4-40
- Meghúzási nyomaték: 0,2 Nm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Kábel külső átmérője: 12,40 mm ±0,5 mm
- Raszterméret: 2,77 mm
- Csatlakozás az IEC 60807-2; DIN 41652 szabvány szerint
- Külső burkolat anyaga: Félmerev PVC
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 2 m
- Vezeték keresztmetszete: 50 x 0,25 mm²
- Vezetékellenállás: ≤ 80 Ω/km (20 °C-on)
- Külső héj, szín: szürke
- Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C-on)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- UL AWM stílus: 2464/1061
- Árnyékolt: igen
- Kábeltípus: 50X0.25 [PVC]
- Jelkábel vezetőszerkezete: 14 x 0,15 mm
- AWG jelvezeték: 24
- Vezetékátmérő szigeteléssel együtt: 1,2 mm ±0,05 mm
- Legkisebb hajlítási sugár, fixen beszerelve: 106 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 200 mm
- Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső); UL VW-1; CSA FT-1
- Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
- Portok száma: 1
- Névleges üzemmód 100 % ED
- Csatlakoztatási ciklusok:> 200
- 1. csatlakozás: 1. csatlakozás
- 2. port: 2. port
- Halogénmentes: nem
- Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
- Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
- Vezeték típusa: Előre konfekcionált, árnyékolt kerek kábel
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Áram (útvonalanként): ≤ 2 A (kitekercselve, lásd a Leértékelés című részt)
- Színkód: Egyvezetékes: Színkód: Egyvezetékes
- fehér: D-SUB50 (1) = D-SUB50 (1)
- barna: D-SUB50 (2) = D-SUB50 (2)
- zöld: D-SUB50 (3) = D-SUB50 (3)
- sárga: D-SUB50 (4) = D-SUB50 (4)
- szürke: D-SUB50 (5) = D-SUB50 (5)
- rózsaszín: D-SUB50 (6) = D-SUB50 (6)
- kék: D-SUB50 (7) = D-SUB50 (7)
- piros: D-SUB50 (8) = D-SUB50 (8)
- fekete: D-SUB50 (9) = D-SUB50 (9)
- 50x0,25 [PVC]: 50x0,25 [PVC]
- lila: D-SUB50 (10) = D-SUB50 (10)
- szürkésrózsaszín: D-SUB50 (47) = D-SUB50 (47)
- piros-kék: D-SUB50 (12) = D-SUB50 (12)
- fehér-zöld: D-SUB50 (49) = D-SUB50 (49)
- barna-zöld: D-SUB50 (14) = D-SUB50 (14)
- fehér-sárga: D-SUB50 (15) = D-SUB50 (15)
- sárgásbarna: D-SUB50 (16) = D-SUB50 (16)
- fehér-szürke: D-SUB50 (17) = D-SUB50 (17)
- szürkésbarna: D-SUB50 (18) = D-SUB50 (18)
- fehér-rózsaszín: D-SUB50 (19) = D-SUB50 (19)
- rózsaszín-barna: D-SUB50 (20) = D-SUB50 (20)
- fehér-kék: D-SUB50 (21) = D-SUB50 (21)
- barna-kék: D-SUB50 (22) = D-SUB50 (22)
- fehér-piros: D-SUB50 (23) = D-SUB50 (23)
- barna-piros: D-SUB50 (24) = D-SUB50 (24)
- fehér-fekete: D-SUB50 (25) = D-SUB50 (25)
- barna-fekete: D-SUB50 (26) = D-SUB50 (26)
- szürkészöld: D-SUB50 (27) = D-SUB50 (27)
- sárgás-szürke: D-SUB50 (28) = D-SUB50 (28)
- rózsaszín-zöld: D-SUB50 (29) = D-SUB50 (29)
- sárga-rózsaszín: D-SUB50 (30) = D-SUB50 (30)
- zöld-kék: D-SUB50 (31) = D-SUB50 (31)
- sárga-kék: D-SUB50 (32) = D-SUB50 (32)
- zöld-piros: D-SUB50 (33) = D-SUB50 (33)
- sárga-piros: D-SUB50 (34) = D-SUB50 (34)
- zöld-fekete: D-SUB50 (35) = D-SUB50 (35)
- sárga-fekete: D-SUB50 (36) = D-SUB50 (36)
- szürkéskék: D-SUB50 (37) = D-SUB50 (37)
- rózsaszín-kék: D-SUB50 (38) = D-SUB50 (38)
- szürkéspiros: D-SUB50 (39) = D-SUB50 (39)
- rózsaszín-piros: D-SUB50 (40) = D-SUB50 (40)
- szürke-fekete: D-SUB50 (41) = D-SUB50 (41)
- rózsaszín-fekete: D-SUB50 (42) = D-SUB50 (42)
- kék-fekete: D-SUB50 (43) = D-SUB50 (43)
- piros-fekete: D-SUB50 (44) = D-SUB50 (44)
- fehér-barna: D-SUB50 (45) = D-SUB50 (45)
- sárga-zöld: D-SUB50 (46) = D-SUB50 (46)
- kék-piros: D-SUB50 (48) = D-SUB50 (48)
- zöldesbarna: D-SUB50 (50) = D-SUB50 (50)
- Termék típus
Összekötő kábel
- Kábelhossz
2 m
- Csatlakozó
D-SUB tűsor
- Össz pólusszám
50
- Gyártói szám
2305703
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
50
- Gyártói szám
CABLE-D50SUB/S/S/200/KONFEK/S
- Hossz
2 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3578851 kábellel CABLE-D50SUB/S/S/200/KONFEK/S Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3578851 kábellel CABLE-D50SUB/S/S/200/KONFEK/S Phoenix Contact Tartalom: 1 db
Leírás
Előre konfekcionált, árnyékolt kerek kábel; 1. csatlakozó: D-SUB fejléc (1 x 50 tűs); 2. csatlakozó: D-SUB fejléc (1 x 50 tűs); Kábelhossz: 2 m
