Hasonló kivitel

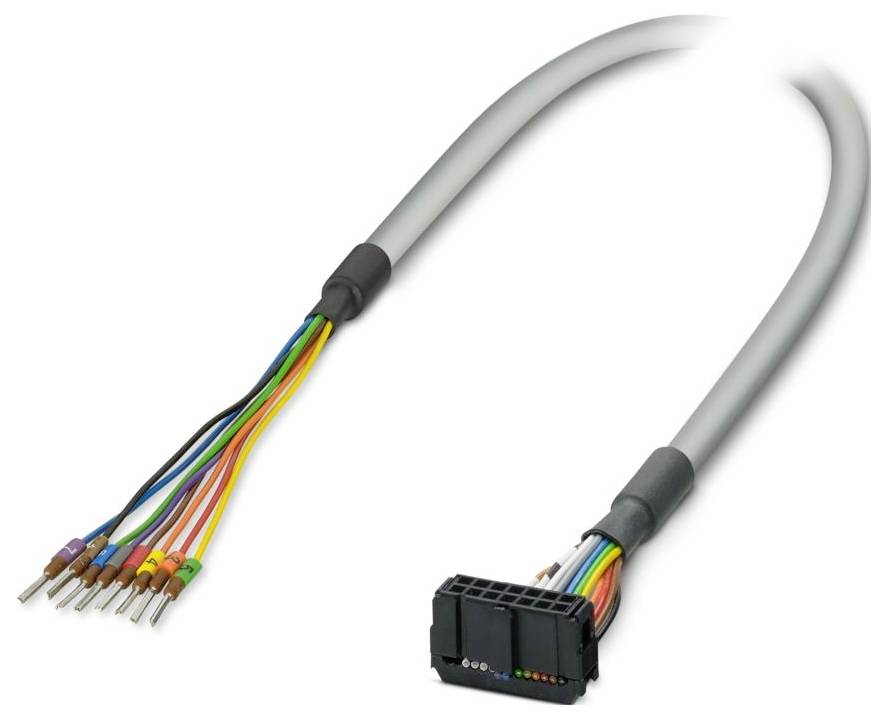

kábellel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
1 m
Csatlakozó
IDC/FLK hüvelysor
Össz pólusszám
10
Gyártói szám
1369897
Adatlap (PDF)
Összesen (18 990 Ft / Darab)
18 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 14
- Csatlakozás típusa: IDC/FLK anya csatlakozó
- Vezeték keresztmetszete AWG: 26
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP00
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Megjegyzés: A vezetékek feliratozottak és érvéghüvelyekkel vannak ellátva.
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való használat esetén be kell tartani az adott harmadik fél gyártójának specifikációit, biztonsági és figyelmeztető utasításait is.
- Kábel külső átmérője: 6,10 mm ±0,4 mm
- Raszterméret: 2,54 mm
- Csatlakozás az IEC 60603-13 szabvány szerint (alapján)
- Külső burkolat anyaga: Félmerev PVC
- Vezető anyaga: ónozott rézszálak
- A vezeték hossza: 1 m
- Vezeték keresztmetszete: 10 x 0,14 mm²
- Vezetékellenállás: ≤ 145 Ω/km (20 °C)
- Külső héj, szín: szürke
- Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- UL AWM stílus: 2464/1061
- Árnyékolt: nem
- Kábeltípus: 10X0.14 [PVC]
- Jelvezeték vezetőszerkezete: 7x 0,16 mm
- AWG jelvezeték: 26
- Vezetékátmérő szigeteléssel együtt: 1 mm ±0,03 mm
- Legkisebb hajlítási sugár, fixen beszerelve: 52 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 98 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 5000
- Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső); UL VW-1; CSA FT-1
- Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
- Portok száma: 1
- Névleges üzemmód 100 % ED
- Csatlakoztatási ciklusok:> 50
- 1. csatlakozás: 1. csatlakozás
- 2. port: 2. port
- Halogénmentes: nem
- Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
- Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
- Vezeték típusa: Előre összeszerelt kerek kábel
- Alkalmas I/O kártya: AXL F DI16...;AXL F DI32...;AXL F DI64...;AXL F DO16...;AXL F DO32...;AXL F DO64...;AXL F DI16/DO16...;AXL F DI16/DO8...;AXL SE DI16...;AXL SE DO16...
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Színkód: Egyvezetékes: Színkód: Egyvezetékes
- barna: IDC/FLK14 (2) = ()
- zöld: IDC/FLK14 (6) = ()
- sárga: IDC/FLK14 (5) = ()
- kék: IDC/FLK14 (7) = ()
- piros: IDC/FLK14 (3) = ()
- fekete: IDC/FLK14 (1) = ()
- Csupaszítási hossz (köpeny): ≈ 150 mm
- lila: IDC/FLK14 (8) = ()
- narancssárga: IDC/FLK14 (4) = ()
- Kábelkialakítás: Egy modulhoz való kábel
- Áram (útvonalanként, 50 °C): ≤ 1 A (letekercselve, lásd a Leértékelés című részt)
- Áram (áganként, 70 °C): ≤ 0,6 A (lecsavart állapotban, lásd a Teljesítménycsökkentés című részt)
- 10x0,14 [PVC]: 10x0,14 [PVC]
- Támogatott vezérlés: PHOENIX CONTACT Axioline: Támogatott vezérlés: PHOENIX CONTACT Axioline
- Termék típus
Összekötő kábel
- Kábelhossz
1 m
- Csatlakozó
IDC/FLK hüvelysor
- Össz pólusszám
10
- Gyártói szám
1369897
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
10
- Gyártói szám
CABLE-FLK14/AXIO/OE/0,14/1,0M
- Hossz
1 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3583206 kábellel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3583206 kábellel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Tartalom: 1 db
Leírás
Előre konfekcionált kerek kábel; Vezérlés: Axioline Realtime I/O; 1. csatlakozó: Egyes vezetékek (8 tűs) (A vezetékek feliratozottak és érvéghüvellyel vannak ellátva); 2. csatlakozó: IDC/FLK csatlakozóhüvely (1 x 14 tűs); Kábelhossz: 1 m
