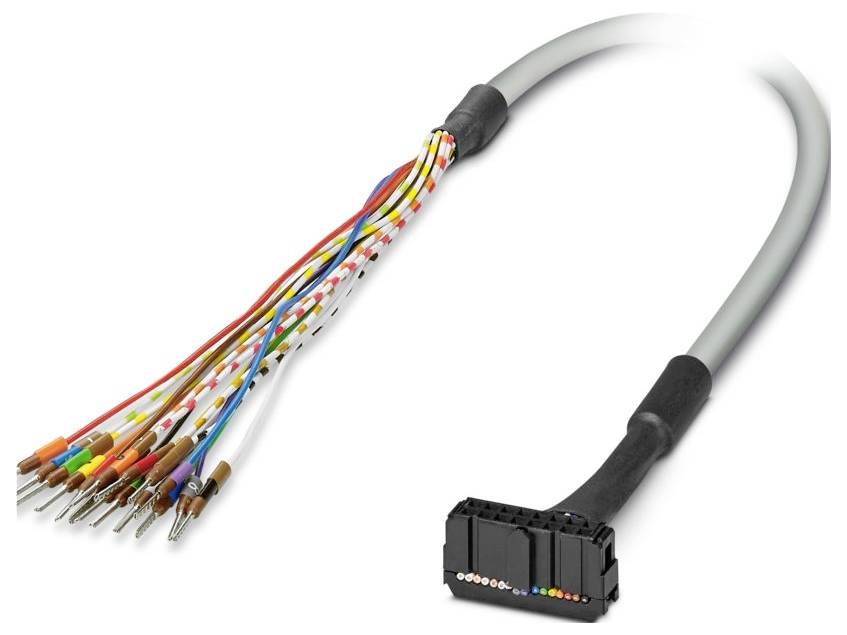

kábellel CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
2 m
Csatlakozó
IDC/FLK hüvelysor
Össz pólusszám
16
Gyártói szám
2318156
Adatlap (PDF)
Összesen (16 990 Ft / Darab)
16 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Polzahl: 16
- Anschlussart: IDC/FLK-Buchsenleiste
- Umgebungsbedingungen: Umgebungsbedingungen
- Védettség: IP00
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis: Die Adern sind beschriftet und mit Aderendhülsen versehen
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 6,80 mm ±0,4 mm
- Raszterméret: 2,54 mm
- Anschluss gemäß Norm: IEC 60603-13 (in Anlehnung)
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: verzinnte Cu-Litze
- A vezeték hossza: 2 m
- Leitungsquerschnitt: 16x 0,14 mm²
- Leitungs-Widerstand: ≤ 145 Ω/km (20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: nein
- Leitungstyp: 16X0.14 [PVC]
- Leiteraufbau Signalleitung: 7x 0,16 mm
- AWG Signalleitung: 26
- Aderdurchmesser inklusive Isolierung: 1 mm ±0,03 mm
- Kleinster Biegeradius, fest verlegt: 58 mm
- Kleinster Biegeradius, beweglich verlegt: 108 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 1
- Névleges üzemmód 100 % ED
- Steckzyklen: > 50
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes Rundkabel
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Farbcode: Einzelader: Farbcode: Einzelader
- weiß: IDC/FLK16 (10) = ()
- braun: IDC/FLK16 (2) = ()
- grün: IDC/FLK16 (6) = ()
- gelb: IDC/FLK16 (5) = ()
- grau: IDC/FLK16 (9) = ()
- blau: IDC/FLK16 (7) = ()
- rot: IDC/FLK16 (3) = ()
- schwarz: IDC/FLK16 (1) = ()
- Abisolierlänge (Mantel): 150 mm
- violett: IDC/FLK16 (8) = ()
- weiß-grün: IDC/FLK16 (16) = ()
- weiß-gelb: IDC/FLK16 (15) = ()
- weiß-rot: IDC/FLK16 (13) = ()
- weiß-schwarz: IDC/FLK16 (11) = ()
- weiß-braun: IDC/FLK16 (12) = ()
- orange: IDC/FLK16 (4) = ()
- Kabelausführung: Kabel für ein Modul
- Strom (pro Pfad, 50 °C): ≤ 1 A (im abgerollten Zustand, siehe Derating)
- Strom (pro Pfad, 70 °C): ≤ 0,6 A (im abgerollten Zustand, siehe Derating)
- weiß-orange: IDC/FLK16 (14) = ()
- 16X0.14 [PVC]: 16X0.14 [PVC]
- Termék típus
Összekötő kábel
- Kábelhossz
2 m
- Csatlakozó
IDC/FLK hüvelysor
- Össz pólusszám
16
- Gyártói szám
2318156
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
16
- Gyártói szám
CABLE-FLK16/OE/0,14/ 2,0M
- Hossz
2 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579269 kábellel CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579269 kábellel CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Tartalom: 1 db
Leírás
Konfektioniertes Rundkabel; Anschluss 1: Einzeladern (16-polig) (Die Adern sind beschriftet und mit Aderendhülsen versehen); Anschluss 2: IDC/FLK-Buchsenleiste (1x 16-polig); Kabellänge: 2 m
