Hasonló kivitel
kábellel FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
1.8 m
Csatlakozó
IDC/FLK hüvelysor
Össz pólusszám
14
Gyártói szám
2299084
Adatlap (PDF)
Összesen (18 990 Ft / Darab)
18 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 14
- Csatlakozás típusa: IDC/FLK anya csatlakozó
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP00
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Megjegyzés: A fonott árnyékolás egy külön kábelvéghez van vezetve. Ez a külön kábelvég körülbelül 0,5 m hosszú (H05V-K 1 mm², fekete).
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Kábel külső átmérője: 6,70 mm ±0,4 mm
- Raszterméret: 2,54 mm
- Csatlakozás az IEC 60603-13 szabvány szerint (alapján)
- Külső burkolat anyaga: Félmerev PVC
- Vezető anyaga: ónozott rézszálak
- A vezeték hossza: 1,8 m
- Vezeték keresztmetszete: 14 x 0,14 mm²
- Vezetékellenállás: ≤ 145 Ω/km (20 °C)
- Külső héj, szín: szürke
- Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- UL AWM stílus: 2464/1061
- Árnyékolt: igen
- Kábeltípus: 14X0.14 [PVC]
- Jelvezeték vezetőszerkezete: 7x 0,16 mm
- AWG jelvezeték: 26
- Vezetékátmérő szigeteléssel együtt: 1 mm ±0,03 mm
- Minimális hajlítási sugár, fixen beszerelve: 71 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 128 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 5000 (≥ 15-szörös külső átmérő sugárral)
- Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső); UL VW-1; CSA FT-1
- Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
- Portok száma: 1
- Névleges üzemmód 100 % ED
- Csatlakoztatási ciklusok:> 50
- 1. csatlakozás: 1. csatlakozás
- 2. port: 2. port
- Halogénmentes: nem
- Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
- Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
- Vezeték típusa: Előre konfekcionált, árnyékolt kerek kábel
- Alkalmas I/O kártya: DDI 353; DDI 853; DAI 453; DDO 353
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Támogatott vezérlő: SIEMENS S7-1500: Támogatott vezérlő: SIEMENS S7-1500
- Támogatott vezérlő: SIEMENS S7-300 / ET 200 M: Támogatott vezérlő: SIEMENS S7-300 / ET 200 M
- Támogatott vezérlő: HONEYWELL Experion PKS C200: Támogatott vezérlő: HONEYWELL Experion PKS C200
- Támogatott vezérlés: ALLEN-BRADLEY ControlLogix: Támogatott vezérlés: ALLEN-BRADLEY ControlLogix
- Támogatott vezérlő: SCHNEIDER ELECTRIC Modicon TSX QUANTUM: Támogatott vezérlő: SCHNEIDER ELECTRIC Modicon TSX QUANTUM
- Kábelkialakítás: Egy modulhoz való kábel
- Áram (útvonalanként, 50 °C): ≤ 1 A (letekercselve, lásd a Leértékelés című részt)
- Áram (áganként, 70 °C): ≤ 0,6 A (lecsavart állapotban, lásd a Leértékelés című részt)
- 14X0,14 [PVC]: 14X0,14 [PVC]
- Termék típus
Összekötő kábel
- Kábelhossz
1.8 m
- Csatlakozó
IDC/FLK hüvelysor
- Össz pólusszám
14
- Gyártói szám
2299084
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
14
- Gyártói szám
FLK 14/EZ-DR/ 180/KONFEK/S
- Hossz
1.8 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3578836 kábellel FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3578836 kábellel FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Tartalom: 1 db
Leírás

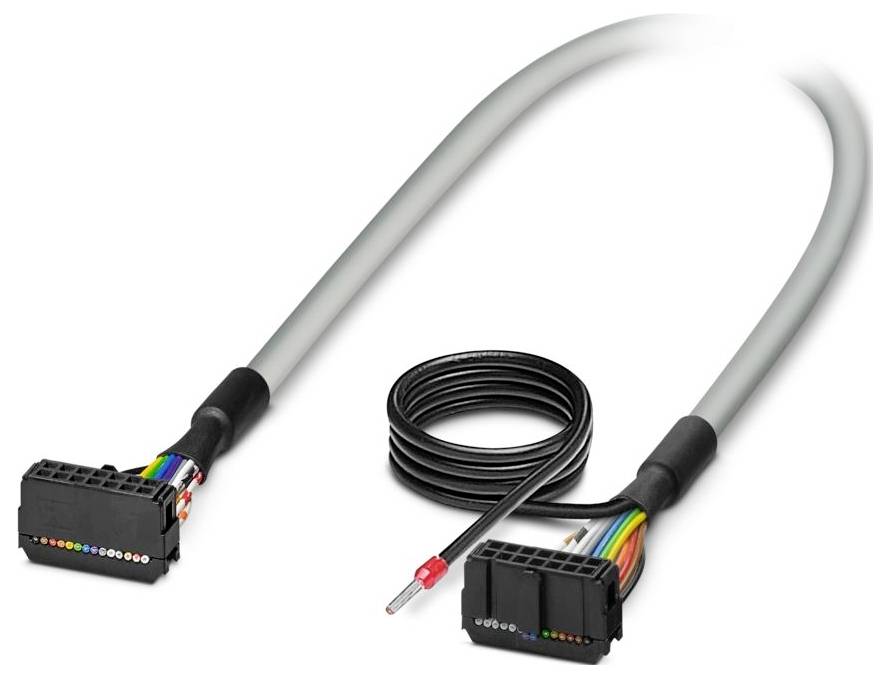

Előre konfekcionált, árnyékolt kerek kábel; 1. csatlakozó: IDC/FLK anya csatlakozó (1 x 14 tűs); 2. csatlakozó: IDC/FLK anya csatlakozó (1 x 14 tűs) (Az árnyékoló fonat egy külön kábelvéghez van vezetve.); Kábelhossz: 1,8 m
