Hasonló kivitel
kábellel FLK 20/2FLK14/EZ-DR/400/KONFEK Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
4 m
Csatlakozó
IDC/FLK hüvelysor
Össz pólusszám
20
Gyártói szám
2305237
Adatlap (PDF)
Összesen (46 990 Ft / Darab)
46 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 14
- Csatlakozás típusa: IDC/FLK anya csatlakozó
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP00
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Kábel külső átmérője: 7,60 mm ±0,4 mm
- Raszterméret: 2,54 mm
- Csatlakozás az IEC 60603-13 szabvány szerint (alapján)
- Külső burkolat anyaga: Félmerev PVC
- Vezető anyaga: ónozott rézszálak
- A vezeték hossza: 4 m
- Vezeték keresztmetszete: 20 x 0,14 mm²
- Vezetékellenállás: ≤ 145 Ω/km (20 °C)
- Külső héj, szín: szürke
- Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- UL AWM stílus: 2464/1061
- Árnyékolt: nem
- Kábeltípus: 20X0.14 [PVC]
- Jelvezeték vezetőszerkezete: 7x 0,16 mm
- AWG jelvezeték: 26
- Vezetékátmérő szigeteléssel együtt: 1 mm ±0,03 mm
- Minimális hajlítási sugár, fixen beszerelve: 64 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 120 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 5000 (≥ 15-szörös külső átmérő sugárral)
- Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső); UL VW-1; CSA FT-1
- Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
- Portok száma: 2
- Névleges üzemmód 100 % ED
- Csatlakoztatási ciklusok:> 50
- 1. csatlakozás: 1. csatlakozás
- 2. port: 2. port
- Halogénmentes: nem
- Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
- Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
- Vezeték típusa: Előre összeszerelt kerek kábel
- Támogatott vezérlő: EMERSON DeltaV: Támogatott vezérlő: EMERSON DeltaV
- Megfelelő I/O kártya: VE4001S2T2B5;VE4002S1T2B6
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Támogatott vezérlő: SIEMENS ET 200SP: Támogatott vezérlő: SIEMENS ET 200SP
- Megfelelő periféria modul: 6ES7131-6BH01-0BA0 (A0/A1 alapegységek); 6ES7131-6BH01-2BA0 (A0/A1 alapegységek); 6ES7132-6BH01-0BA0 (A0/A1 alapegységek); 6ES7132-6BH01-2BA0 (A0/A1 alapegységek)
- Színkód: Egyvezetékes: Színkód: Egyvezetékes
- fehér: IDC/FLK20 (10) = IDC/FLK14-2 (2)
- barna: IDC/FLK20 (2) = IDC/FLK14-1 (2)
- zöld: IDC/FLK20 (6) = IDC/FLK14-1 (6)
- sárga: IDC/FLK20 (5) = IDC/FLK14-1 (5)
- szürke: IDC/FLK20 (9) = IDC/FLK14-2 (1)
- kék: IDC/FLK20 (7) = IDC/FLK14-1 (7)
- piros: IDC/FLK20 (3) = IDC/FLK14-1 (3)
- fekete: IDC/FLK20 (1) = IDC/FLK14-1 (1)
- lila: IDC/FLK20 (8) = IDC/FLK14-1 (8)
- fehér-zöld: IDC/FLK20 (16) = IDC/FLK14-2 (8)
- fehér-sárga: IDC/FLK20 (15) = IDC/FLK14-2 (7)
- fehér-szürke: IDC/FLK20 (19) = IDC/FLK14-1 (9)
- fehér-kék: IDC/FLK20 (17) = IDC/FLK14-2 (9)
- fehér-piros: IDC/FLK20 (13) = IDC/FLK14-2 (5)
- fehér-fekete: IDC/FLK20 (11) = IDC/FLK14-2 (3)
- barna-fekete: IDC/FLK20 (20) = IDC/FLK14-1 (10)
- fehér-barna: IDC/FLK20 (12) = IDC/FLK14-2 (4)
- narancssárga: IDC/FLK20 (4) = IDC/FLK14-1 (4)
- Kábeltípus: Két modulhoz osztott kábel
- Áram (útvonalanként, 50 °C): ≤ 1 A (letekercselve, lásd a Leértékelés című részt)
- Áram (áganként, 70 °C): ≤ 0,6 A (lecsavart állapotban, lásd a Leértékelés című részt)
- fehér-narancs: IDC/FLK20 (14) = IDC/FLK14-2 (6)
- fehér-ibolya: IDC/FLK20 (18) = IDC/FLK14-2 (10)
- Megfelelő alapegység: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA1
- 20x0,14 [PVC]: 20x0,14 [PVC]
- Termék típus
Összekötő kábel
- Kábelhossz
4 m
- Csatlakozó
IDC/FLK hüvelysor
- Össz pólusszám
20
- Gyártói szám
2305237
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
20
- Gyártói szám
FLK 20/2FLK14/EZ-DR/400/KONFEK
- Hossz
4 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3578904 kábellel FLK 20/2FLK14/EZ-DR/400/KONFEK Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3578904 kábellel FLK 20/2FLK14/EZ-DR/400/KONFEK Phoenix Contact Tartalom: 1 db
Leírás

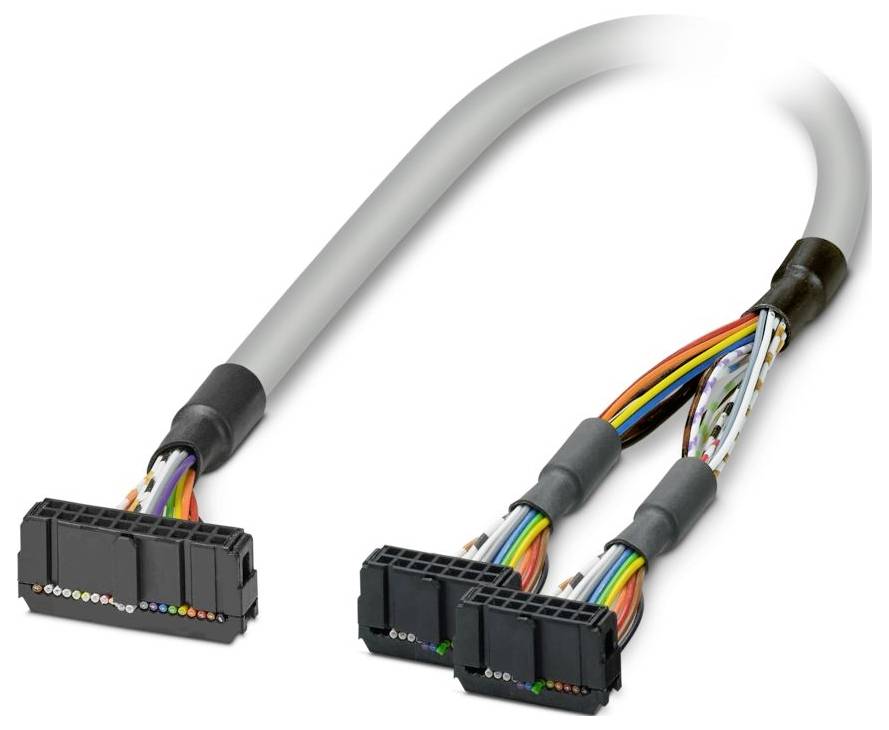

Előre összeszerelt kerek kábel; 1. csatlakozó: IDC/FLK anya csatlakozó (1 x 20 tűs); 2. csatlakozó: IDC/FLK anya csatlakozó (2 x 14 tűs); Kábelhossz: 4 m
