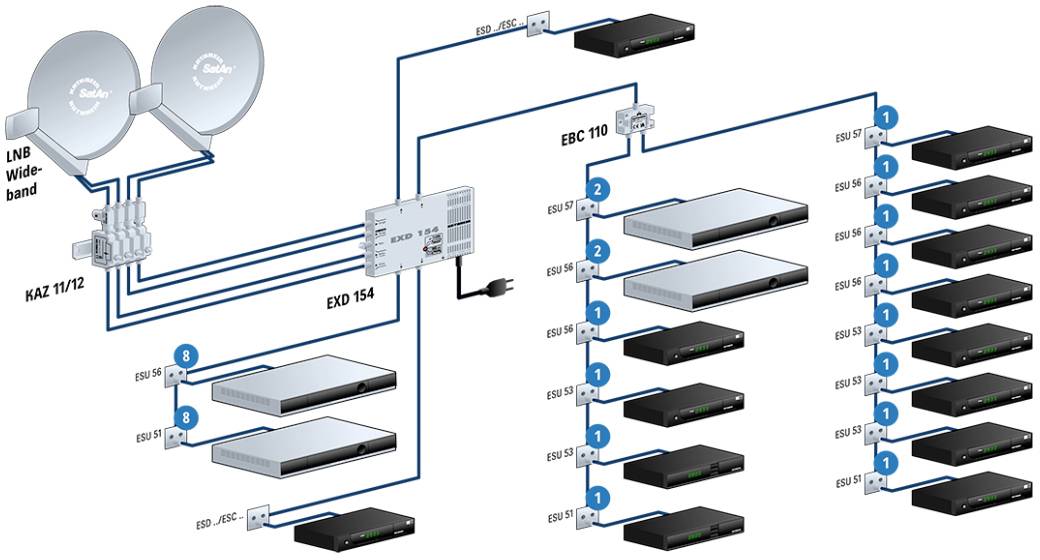

Vonalrajz/kapcsolási rajz
1/2
Vonalrajz/kapcsolási rajz
Kathrein EXD 154 Sat multikapcsoló
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (110 228 Ft / Darab)
110 228 Ft
ÁFA nélkül
Kathrein EXD 154 multikapcsoló
Főbb jellemzők
- Univerzális többkapcsoló automatikus üzemmód-felismeréssel. Minden csatlakozásnál egy szabványos TV vagy 16 vevő működtethető egykábeles módban.
- Minden típusú jelzés támogatott és automatikusan felismerhető: 14/18 V, 0/22 kHz (Legacy), DiSEqCTM 1.0, egykábeles szabványok az EN 50494 szerint, valamint az EN 50607 szerinti kiterjesztett parancskészlet (SCD2 vagy JESS); Lehetséges PIN kódok használata egykábeles működésben is. A legújabb IC technológia teljes sávos rögzítéssel biztosítja a legjobb jelminőséget. A bemenetek szélessávúak és szélessávú LNB-vel is működtethetők (pl. UAS 582). Így többadagos rendszer valósítható meg; (Két LNB esetén a TV-nek vagy támogatnia kell a DiSEqCTM vagy az egykábeles szabványt).
- Az integrált AGC (Automatic Gain Control) biztosítja a műholdas IF jelek állandó kimeneti szintjét, és így nagyobb tartalékot biztosít az elosztásban.
- Ha az összes TV / vevő ki van kapcsolva, a többkapcsolós már nem használ áramot. Ha a Kathrein Powersaving be van kapcsolva, akkor az LNB (k) is kikapcsolnak.
- Az LNB ellátására szolgáló integrált tápegység rendkívül hatékony és rövidzárlatbiztos.

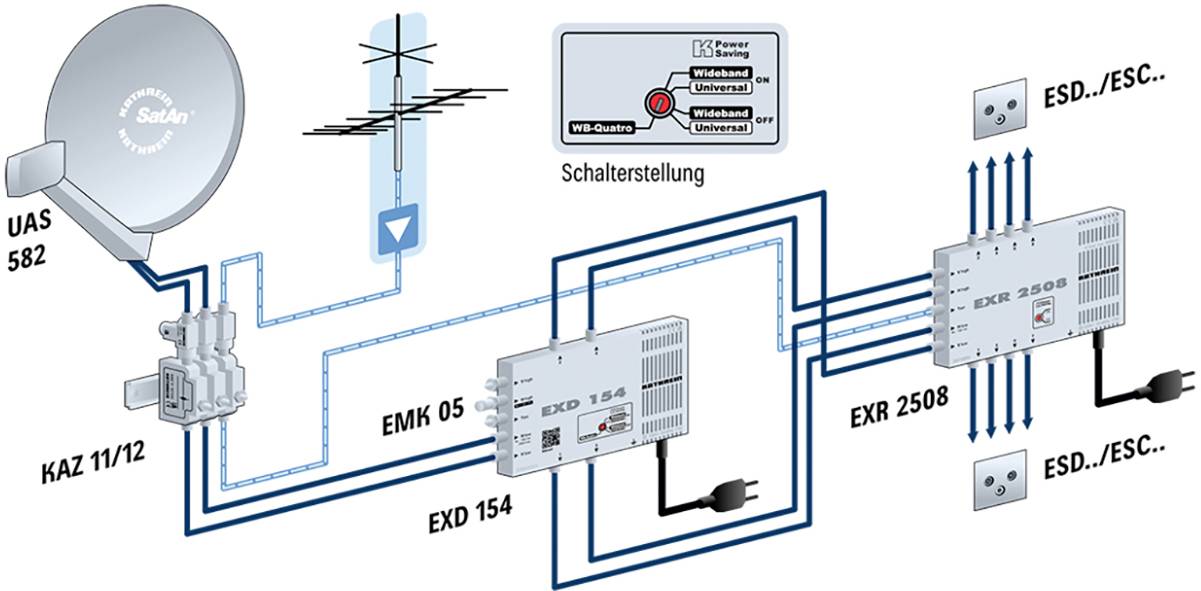

- Szélessávú Quatro módba: Itt a szélessávú LNB két bemenetét állandóan a multiswitch négy kimenetévé alakítják át. Az EXD 154 kimenetei úgy viselkednek, mint egy Quatro LNB, így egy másik standard többkapcsolót lehet csatlakoztatni.
- Beltéri telepítéshez
- Ez a szöveg gépi fordítással készült.
Műszaki adatok
- Termék típus
Sat multikapcsoló
- Frekvencia (min.)
5 MHz
- Frekvencia (max.)
2350 MHz
- Párologtatás (terresztikus)
9 dB
- Szélesség
215 mm
- Magasság
148 mm
- Mélység
43 mm
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2308311 Kathrein EXD 154 Sat multikapcsoló
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2308311 Kathrein EXD 154 Sat multikapcsoló
Leírás
Kivitel
- Digitális szélessávú multiswitch
- Bemenetek: 5-862 MHz, 300-2350 MHz
- Kimenetek: 4 x SAT-IF vagy 4 x 16 felhasználói sáv.
