KD Elektronik 151749 Fordulatszám szabályozó 0.8 W
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
3 db
Szám
Összesen (68 990 Ft / Darab)
68 990 Ft
ÁFÁ-val
Már csak 3 db érhető el
14 napos visszavételi garancia
Főbb jellemzők
PWM SN00009E sebességszabályozó
- Rögzített fordulatszám-beállítás PWM vezérlőbemenettel rendelkező DC és AC motorokhoz
- Fokozatmentesen állítható fordulatszám a teljes beállítási tartományban
- Egyenáramú ventilátorok közvetlen csatlakoztatása akár 5 A áramfelvétellel
- Széles bemeneti feszültségtartomány 12…48 VDC
Műszaki adatok
- Termék típus
Fordulatszám szabályozó
- Üzemi feszültség
12 V
48 V
0.8 W
- Érintkezési terhelhetőség (max.)
5.1 A
- Gyártói szín
Világosszürke
- Súly
40 g
- Méret
(H x Sz x Ma) 76 x 36 x 60 mm
- Szélesség
36 mm
- Magasság
60 mm
- Hossz
76 mm
Dokumentumok és letöltések
Adatlap
Adatlap 2901007 KD Elektronik 151749 Fordulatszám szabályozó 0.8 W
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2901007 KD Elektronik 151749 Fordulatszám szabályozó 0.8 W
Leírás
A fordulatszám-szabályozó modul PWM vezérlőbemenettel rendelkező motorok, ventilátorok, ventilátorok vagy szivattyúk fordulatszámának beállítására szolgál. AC vagy DC motorok üzemeltethetők, bár a legfeljebb 5 A áramfelvételű egyenáramú motorok közvetlenül csatlakoztathatók a fordulatszám-szabályozóhoz.
A modul három különböző típusú PWM vezérlő interfészt kínál (nyitott kollektor, nyitott kollektor felhúzással, nyitott kollektor felhúzással és 12 V-ra korlátozva), amelyek mindegyike azonos sebességet ad ki.
Opcionálisan a fordulatszámmérő jele egy ventilátorból vagy motorból hurkolható át a modulon, hogy felügyelje azt egy felfelé irányuló hibaérzékelő rendszerrel. A sebességmérő jelét belülről hurkolják át.

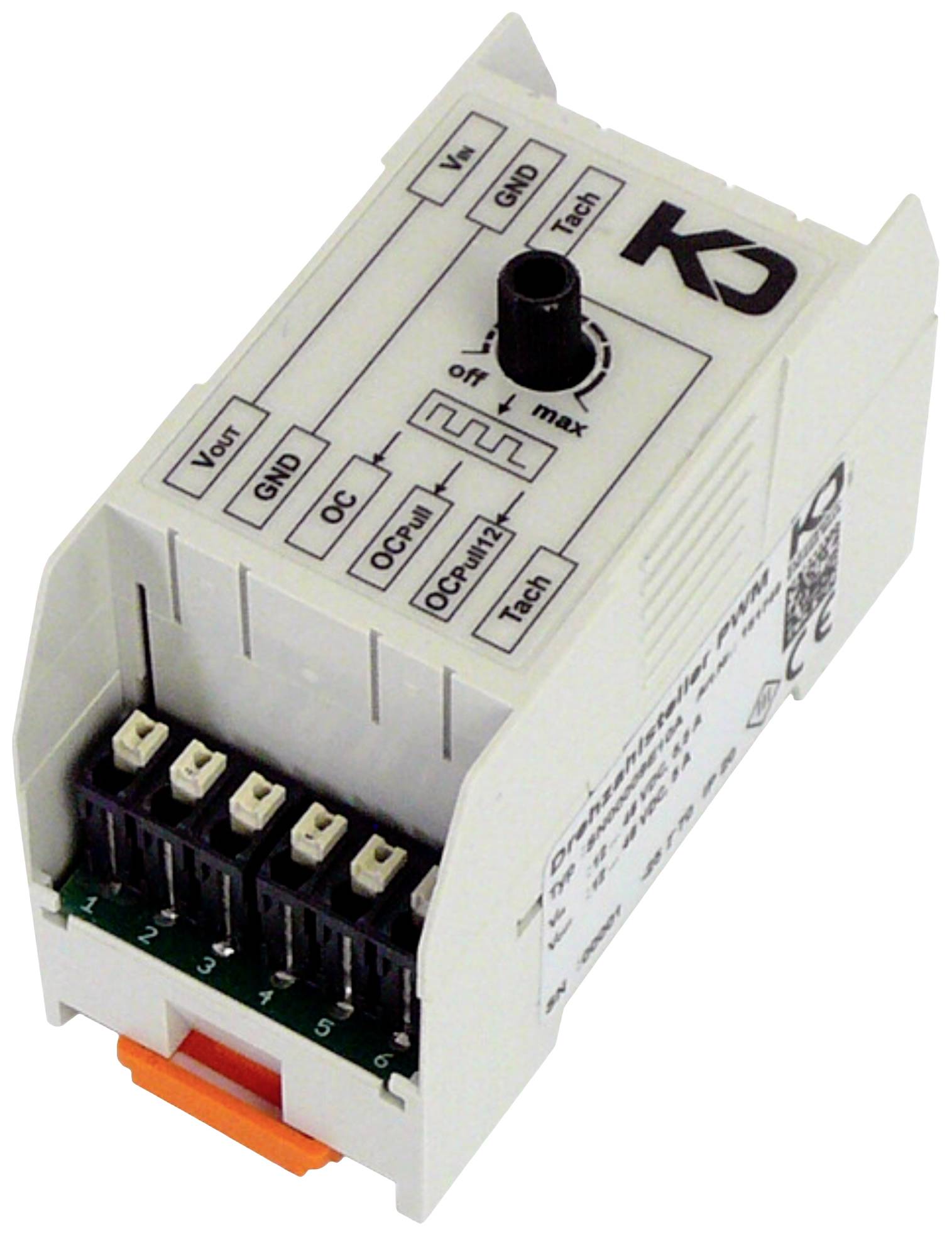

A modul tetején egy kézi működtetésű forgatógomb található, amely a három PWM vezérlőkimeneten lévő vezérlőjelet 0%-ról 100%-ra változtatja (munkaciklus). A gomb bal oldali ütközője 0%-nak felel meg.
Ez a szöveg gépi fordítással készült.
A modul három különböző típusú PWM vezérlő interfészt kínál (nyitott kollektor, nyitott kollektor felhúzással, nyitott kollektor felhúzással és 12 V-ra korlátozva), amelyek mindegyike azonos sebességet ad ki.
Opcionálisan a fordulatszámmérő jele egy ventilátorból vagy motorból hurkolható át a modulon, hogy felügyelje azt egy felfelé irányuló hibaérzékelő rendszerrel. A sebességmérő jelét belülről hurkolják át.
A modul tetején egy kézi működtetésű forgatógomb található, amely a három PWM vezérlőkimeneten lévő vezérlőjelet 0%-ról 100%-ra változtatja (munkaciklus). A gomb bal oldali ütközője 0%-nak felel meg.
Ez a szöveg gépi fordítással készült.
Kivitel
- Fordulatszám szabályozó
- PWM SN00009E a tokban
- 76x36x60mm
- 12-48VDC
- max. 0,8 W (ventilátor nélkül)
- max. 5,1A (beleértve a max. ventilátoráramot)
- IP20
- A sebességmérő jele áthurkolt
- Kompatibilis az ebm-papst rajongókkal
- Szerelés: szabványos szerelősín 35 mm
- PWM vezérlő bemenettel rendelkező ventilátorok, szivattyúk és motorok fordulatszámának beállítása
- Kombinált alkalmazás a KD Elektroniksysteme ventilátorhiba észlelésével
