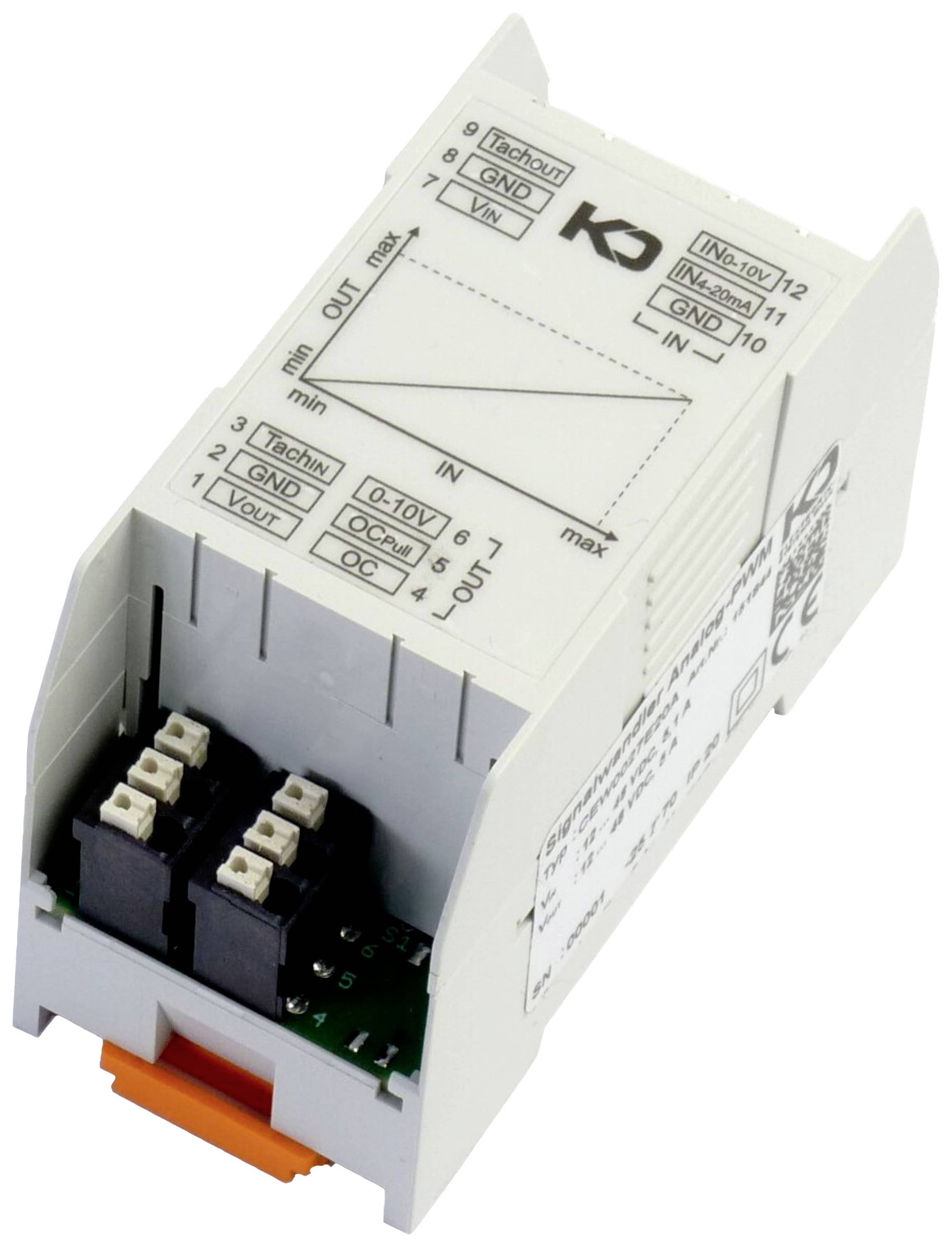

KD Elektronik 151844 Analóg/PWM jelátalakító
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
4 db
Szám
Összesen (80 990 Ft / Darab)
80 990 Ft
ÁFÁ-val
Már csak 4 db érhető el
14 napos visszavételi garancia
Főbb jellemzők
Analóg PWM jel átalakító
- 0 ... 10 V vagy 4 ... 20 mA jel átalakítása PWM jellé
- DC és AC ventilátorok vezérlése PWM vezérlő bemenettel vagy 0 ... 10 V bemenettel
- Egyenáramú ventilátorok közvetlen csatlakoztatása akár 5 A áramfelvétellel
Műszaki adatok
- Termék típus
Analóg/PWM jelátalakító
- Üzemi feszültség
12 V
48 V
- Gyártói szín
Világosszürke
- Méret
(H x Sz x Ma) 76 x 36 x 51 mm
- Szélesség
36 mm
- Magasság
51 mm
- Hossz
76 mm
Dokumentumok és letöltések
Adatlap
Adatlap 2901006 KD Elektronik 151844 Analóg/PWM jelátalakító
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2901006 KD Elektronik 151844 Analóg/PWM jelátalakító
Leírás
A jelátalakító az analóg szabványos jelet (0 ... 10 V vagy 4 ... 20 mA) PWM jellé alakítja (0 ... 100%-os munkaciklus). A modul két különböző típusú PWM vezérlő interfészt biztosít (Open Collector és Open Collector with Pullup), amelyek mindegyike azonos sebességet ad ki. Van egy analóg 0 ... 10 V-os kimenet is, amely szintén ugyanazt a sebességet adja ki. Ha mindkét jelbemenet (AI0-10V és AI4-20mA) csatlakoztatva van, a kapott sebességek közül a nagyobb lesz a kimenet. AC vagy DC ventilátorok csatlakoztathatók, bár a legfeljebb 5 A áramfelvételű egyenáramú ventilátorok közvetlenül csatlakoztathatók.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Analóg PWM jel átalakító
- 12-48VDC
- Bemeneti jel:
- 0-10V vagy 4-20mA
- Vezérlő kimenet:
- Nyitott kollektor felhúzással és anélkül
- 0-10V
- Széles bemeneti feszültségtartomány 12…48 VDC
- Kompatibilis az ebm-papst rajongókkal
- Szerelés: szabványos szerelősín 35 mm
- Analóg szabványjel (pl. PLC kimenete) átalakítása PWM jellé a PWM vezérlőbemenettel rendelkező motorok fordulatszámának beállításához
- Motorok fordulatszám-szabályozása kapcsolószekrényekben, fűtő-, szellőző- és klímaberendezésekben
- Kombinált alkalmazás a KD Elektroniksystem ventilátorhiba észlelésével
