Name: Kendrion D 34-BOR-F-DS9420-24V DC 100 ED Forgómágnes 24 V/DC 6 W 1 db
Brand: Kendrion
SKU: 3168377
Availability: BackOrder

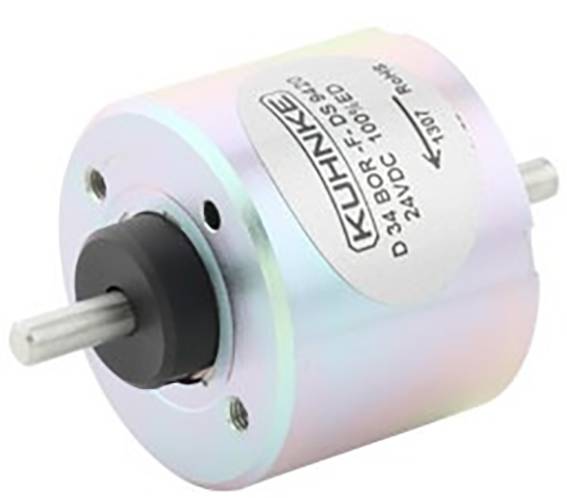

'Hengeres elektromágneses aktuátor, gyártó Kuhnke, típus D-38OR F-05ED, 24VDC.'

Műszaki rajz egy elektromos alkatrészről méretekkel: 35 mm átmérő, M3 menetes furatokkal, 27,5 mm teljes hosszúság.

1/2

Termék típus

Forgómágnes

Csatlakozó

Huzal

Névleges feszültség

24 V/DC

Teljesítmény

6 W

Gyártói szám

D 34-BOR-F-DS9420-24V DC 100 ED

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 4. [P.]

Szám

Összesen (106 990 Ft / Darab)

106 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás: sodrott vezeték
Kezdeti nyomaték: 0,65 Ncm
Forgatási szög: 45°
Üzemciklus: 100%
Teljesítmény 6 W
Végső nyomaték: 1,6 Ncm
Névleges feszültség (DC): 24V
Visszatérő rugó: Igen
Időállandó: 12 ms

Termék típus: Forgómágnes

Gyártói szám: D 34-BOR-F-DS9420-24V DC 100 ED

Ház forma: Hengeres

Csatlakozó: Huzal

Kábelhossz: 200 mm

Névleges feszültség: 24 V/DC

: 6 W

Határhőmérséklet: +130 °C

Kerethőmérséklet (max.): +130 °C

Súly: 0.16292 kg

Bekapcsolási időtartam: 100 %

RoHS konform: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3168377 Kendrion D 34-BOR-F-DS9420-24V DC 100 ED Forgómágnes 24 V/DC 6 W 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3168377 Kendrion D 34-BOR-F-DS9420-24V DC 100 ED Forgómágnes 24 V/DC 6 W 1 db

Leírás

Kuhnke D 3 típusú forgó mágnesek. Standard kivitel, mindkét oldalon tengelyvéggel, az óramutató járásával megegyező irányú tengelyvégen lágyan állítható visszatérő rugó; Kivitel: hengeres, elfordulási szög: 45° vagy 95°, névleges feszültség: 24 VDC, névleges áram: 250 mA, névleges ellenállás: 97,2 ohm, megengedett relatív munkaciklus (ED): 100%, csatlakozások: 200 mm hosszú szálak szabadon végek, időállandó: kb. 2,5-12 ms, próbafeszültség: 2500 Veff., szigetelési osztály: +130 °C, tömeg: kb. Műszaki jellemzők (típus, elforgatási szög (Dw), kezdeti nyomaték (Ad), végső nyomaték (Ed)): D 34-BOR-F-DS9420-24VDC, Dw 45°, Ad 0,65, Ed 1,60 Ncm

Ez a szöveg gépi fordítással készült.
