Motrona 6967.5150 Digitális kijelző
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (249 990 Ft / Darab)
249 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Vezérlő bemenetek – Szám: 5
- Vezérlőbemenetek – Válaszidő: 1 ms
- Vezérlőbemenetek – Terhelés: max. 2 mA 24 VDC feszültségnél
- Vezérlő kimenetek – Szám: 4
- Vezérlő kimenetek – válaszidő: kb. 50 ms
- Ház – Anyag: ABS, UL 94 V-0
- Ház – Szerelés: Panelre szerelés
- Csatlakozások – Csatlakozás típusa: Csavaros csatlakozók, 1,5 mm² / AWG 16
- Vezérlő kimenetek – Kimeneti áram: max. 200 mA
- Környezeti hőmérséklet – Üzemeltetés: -20°C … +60°C, nem lecsapódó
- DC tápegység – Védő áramkör: Fordított polaritás elleni védelem
- DC tápegység – Áramfelvétel: kb. 100 mA (terheletlenül)
- Külső védelem: T 0,5 A
- AC tápegység – (AC opció) Energiafogyasztás: kb. 3 VA (terheletlenül)
- Váltakozó áramú tápegység – külső biztosítékvédelem: T 0.1A
- Segédfeszültség kimenet – Egyenáramú tápellátással: 24 VDC (kb. 1 V-tal alacsonyabb a bemeneti feszültségnél), max. 250 mA vagy 5 VDC (± 15%), max. 250 mA
- Segédfeszültség kimenet – Váltakozó áramú tápellátással: 24 VDC (± 15%) (max. 150 mA 45°C-ig / 80 mA 45°C felett) vagy 5 VDC (± 15%), max. 250 mA
- Segédfeszültség kimenet – EtherCAT® interfész Csatlakozás: 2 db RJ45 Ethernet port galvanikus leválasztással
- Segédfeszültség kimenet (1 ECAT IN / 1 ECAT OUT) – Adatátviteli sebesség: 100 Mbit/s full duplex
- Segédfeszültség kimenet (1 ECAT IN / 1 ECAT OUT) – Kommunikáció: EtherCAT® alkészülék CoE-vel (CANopen EtherCAT®-on keresztül) 1 küldő folyamatadat-objektum (TxPDO) és 1 fogadó folyamatadat-objektum (RxPDO) fix leképezéssel
- Vezérlőbemenetek – Formátum: HTL, PNP (Alacsony 0 … 3 V, Magas 9 … 30 V)
- Analóg kimenet – Konfiguráció: Áram- vagy feszültségkimenet
- Analóg kimenet – (AO/AR opció) Feszültségkimenet: -10…+10 V (max. 2 mA)
- Analóg kimenet – Áramkimenet: 0/4 … 20 mA (Maximális terhelés 270 ohm)
- Analóg kimenet – Felbontás: 16 bit
- Analóg kimenet – válaszidő: kb. 50 ms
- Vezérlőkimenetek – (AO/AR/CO/CR opció) Formátum/szint: 5 … 30 V (a COM+ feszültségétől függően), PNP
- Relé kimenetek – Szám: 2
- Relé kimenetek – (RL opció) Konfiguráció: Váltó (potenciálmentes)
- Relé kimenetek – AC kapcsolási kapacitás: max. 250 VAC / 3 A / 750 VA
- Relé kimenetek – DC kapcsolási kapacitás: max. 150 VDC / 2 A / 50 W
- Relé kimenetek – válaszidő: kb. 50 ms
- Relé kimenetek – Soros interfész: Formátum (A0/CO opció): RS232 (AO/AR/CO/CR opció) Formátum (AR/CR opció) RS485
- Relé kimenetek – Átviteli sebesség: 9600, 19200 vagy 38400 baud
- Relé kimenetek – Protokoll: Lecom vagy Modbus RTU
- Kijelző – Típus: Grafikus LCD háttérvilágítással
- Kijelző – Kijelzési tartomány: 8 dekád pluszjel (-99999999 … 99999999) 13 mm
- Kijelző – Számjegyek magassága (egyes + kétes): 26 mm Számjegyek magassága (nagy kijelző) piros/zöld/sárga (átkapcsolható)
- Kijelző – Szín: Érintőképernyő (rezisztív)
- Burkolat – kivágás (Sz x Ma): 91 x 43 mm
- Környezeti feltételek: Tengerszint feletti magasság: max. 2000 m
- Termék típus
Digitális kijelző
- Gyártói szám
6967.5150
- Kijelző technológia
LC
IP65 (előlapi)/IP20 (hátlapi)
- Kijelző (digitek)
-99999999
- Méret
(H x Sz x Ma) 116 x 96 x 48 mm
- Súly
200 g
- Max. üzemi feszültség
230 V/AC
30 V/DC
- Üzemi feszültség (min.)
115 V/AC
18 V/DC
- Kijelző megvilágítás
piros
zöld
sárga
- Szélesség
96 mm
- Magasság
48 mm
- Hossz
116 mm
- Csatlakozók
RJ45
RJ45
- Számjegymagasság
26 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3805208 Motrona 6967.5150 Digitális kijelző
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3805208 Motrona 6967.5150 Digitális kijelző
Leírás

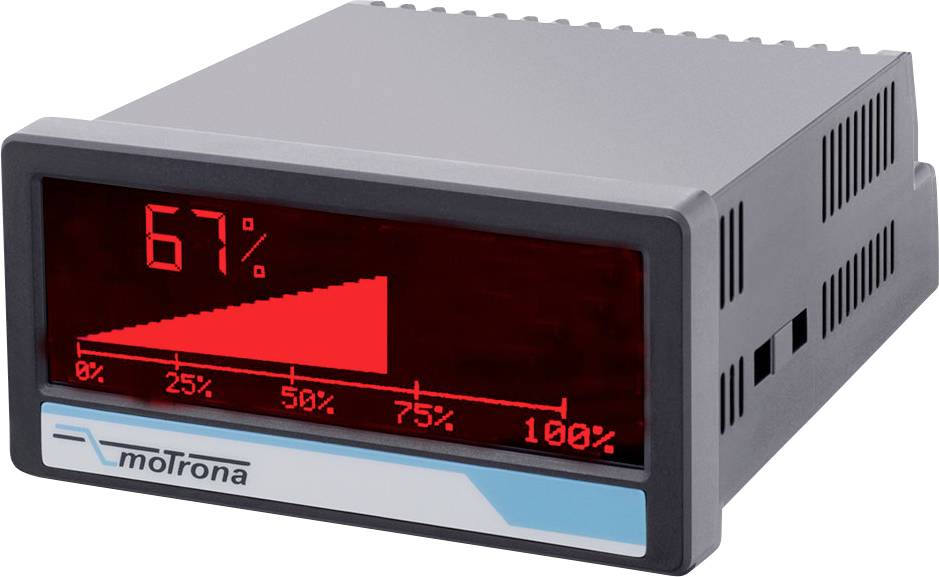

Az EtherCAT kijelző rögzíti, feldolgozza, elemzi, megjeleníti és továbbítja a folyamatadatokat. A sokoldalú interfésznek köszönhetően az eszköz működés közben is konfigurálható és skálázható, miközben egyidejűleg állapotinformációkat is továbbít. Rezisztív érintőképernyőjével, többszínű grafikus kijelzőjével (piros, zöld, sárga) és integrált oszlopdiagramos kijelzőjével a kijelző ideális helyszíni kijelzőeszközként.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- EtherCAT interfész
- 5 vezérlőbemenet távoli indításra
- Tápegység 18 ... 30 VDC
- Standard szerelőház 96 x 48 mm méretekkel és IP65 védettséggel
- Világos és nagy kontrasztú grafikus kijelző eseményfüggő színváltozatokkal.
- 7 szegmenses kijelző emulációja szimbólumokkal, mértékegységekkel és oszlopdiagrammal
- Intuitív és egyszerű paraméterezés szöveges formában és érintőképernyőn keresztül
Szállítás tartalma
- Használati útmutató
