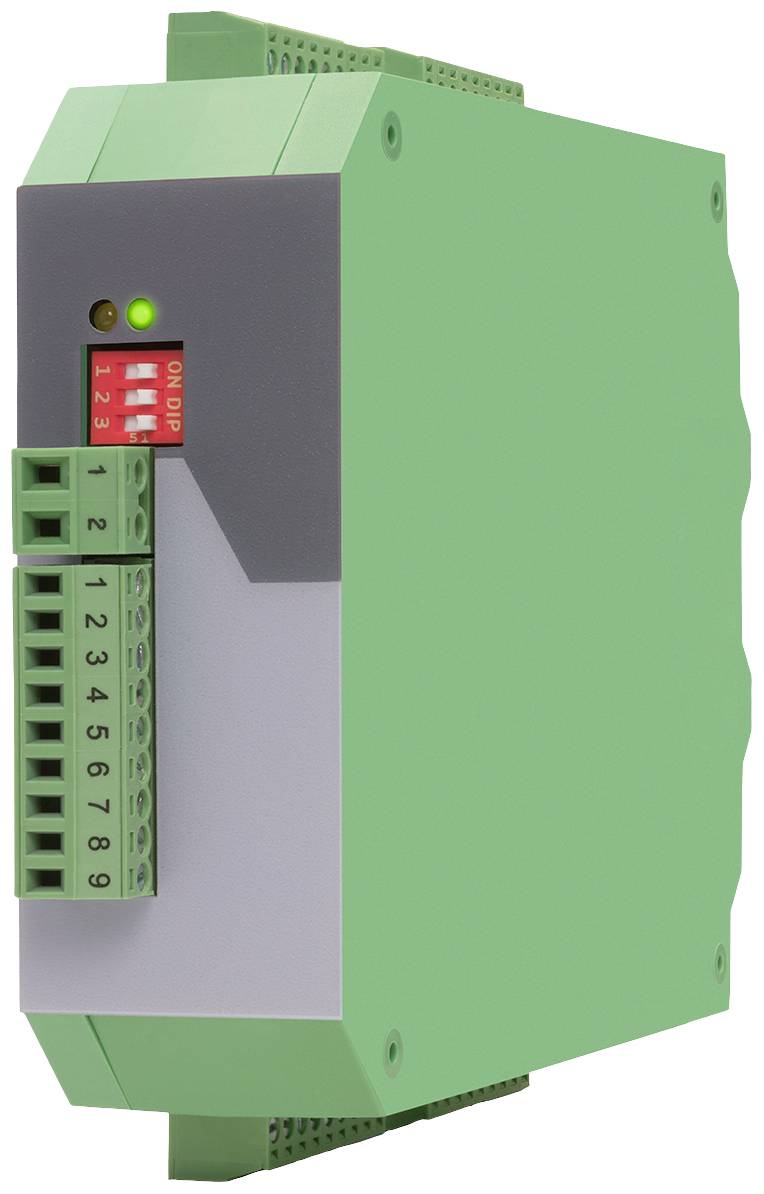

Motrona 7184.5024 I/O modul Csavaros szorító Digitális kimenetek száma: 4 Digitális bemenetek száma: 1
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
I/O modul
Csatlakozók
Csavaros szorító
Gyártói szám
7184.5024
Üzemi feszültség
10 - 30 V/DC
Magasság
118 mm
Adatlap (PDF)
2 db
Szám
Összesen (230 701 Ft / Darab)
230 701 Ft
ÁFA nélkül
Már csak 2 db érhető el
Főbb jellemzők
4 utas jeladó elosztó/elosztó elektromos leválasztással
- 1 impulzusbemenet A, B, Z [HTL] vagy A, /A, B, /B, Z, /Z [RS422] formátumban
- Bemeneti frekvencia legfeljebb 250 kHz [HTL] vagy 1 MHz [RS422 / TTL]
- 4 push-pull végfokozat
- A bemeneti jeleknek megfelelő formátumok, de minden kimenethez egyedileg hozzá kell rendelni a kimeneti szintet
- Leválasztás a bemenetek és a kimenetek között
Műszaki adatok
- Tápellátás Bemeneti feszültség: 10 … 30 VDC
- Tápellátás védelmi áramkör: fordított polaritás elleni védelem
- Tápellátás Maradék hullámosság: ≤ 10% 24 VDC-n
- Feszültségellátás Áramfelvétel: kb.25 mA, terhelés nélküli jeladó tápellátással
- Tápellátás csatlakozási típusa: csavaros sorkapcsok, 1,5 mm² / AWG16
- A jeladó táp kimeneti feszültsége 1: 24 VDC (kb. 0,8 V-tal alacsonyabb, mint a tápfeszültség)
- Érzékelő táp kimeneti árama: max. 250 mA, (elektromosan csatlakoztatva a készülék tápellátásához)
- Érzékelő táp kimeneti feszültsége 2: 5 VDC
- Érzékelő táp kimeneti árama: max. 500 mA, (elektromosan csatlakoztatva a készülék tápellátásához)
- A jeladó tápfeszültség védelmi áramköre: rövidzárlatbiztos
- Érzékelő táp Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm², 9 tűs
- Érzékelő táplálása Egyéb lehetőségek: a) Külsőleg, külön forráson keresztül b) Ugyanazon a forráson keresztül, amely az elosztót is táplálja (10…30V)
- Növekményes bemeneti jelszint (kapcsolható):
- RS422 / TTL (differenciálfeszültség> 0,5 V);HTL differenciál (differenciálfeszültség> 2V)
- HTL (aszimmetrikus): LOW 0 ... 6 V, HIGH 8 ... 40 V
- TTL (kiegyensúlyozatlan): ALACSONY< 0,8 V, MAGAS> 2.0V
- Növekményes bemeneti sávok: aszimmetrikus: A, B, Z vagy szimmetrikus: A, /A, B, /B, Z, /Z
- Növekményes bemeneti frekvencia: max. 1 MHz RS422 / TTL csatlakozással; max. 500 kHz HTL differenciálművel; max. 250 kHz SE TTL / SE HTL esetén
- Növekményes bemeneti csatlakozás típusa: csavaros sorkapcsok, 1,5 mm² / AWG16
- Növekményes kimenetek Kimenetek száma: 4
- Növekményes kimenetek Kimeneti logika: push-pull
- Növekményes kimenetek Jelszint: 5…30 V (a megfelelő külső COM+ csatlakozón keresztül betáplálható)
- Növekményes kimeneti jel késleltetési ideje: kb. 160 ns
- Növekményes kimenetek Kimeneti áram: 30 mA max
- Növekményes kimenetek Védőáramkör: rövidzárlatbiztos
- Növekményes kimenetek Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm² / AWG16
- Galvanikus leválasztás GT222 / GT224: Galvanikus leválasztás a bemenet és a kimenet között, valamint az összes
- Galvanikus leválasztás GT228: Kimenetek egymás között.
- Kijelző elemek Száma: 2 LED
- Funkciókijelző elemek: 1 x zöld a működési készenlétért; 1 x sárga az A, B, Z bemenetek hibaérzékeléséhez
- Környezeti hőmérsékletű működés: -20 °C … +60 °C (nem lecsapódó)
- Tárolás környezeti hőmérsékleten: -30 °C … +75 °C (nem lecsapódó)
- MTBF meghibásodási arány években (folyamatos működés 60 °C-on): 102,0 a
- Termék típus
I/O modul
- Csatlakozók
Csavaros szorító
- Gyártói szám
7184.5024
- Üzemi feszültség
10 - 30 V/DC
- Magasság
118 mm
- Hossz
140 mm
- Szélesség
54 mm
- Digitális bemenetek száma
1
- Digitális kimenetek száma
4
- Méret
(H x Sz x Ma) 140 x 54 x 118 mm
- Gyártói szám
7184.5024
Dokumentumok és letöltések
Adatlap
Adatlap 2899370 Motrona 7184.5024 I/O modul Csavaros szorító Digitális kimenetek száma: 4 Digitális bemenetek száma: 1
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2899370 Motrona 7184.5024 I/O modul Csavaros szorító Digitális kimenetek száma: 4 Digitális bemenetek száma: 1
Leírás
Ez a 4 utas impulzuselosztó potenciál leválasztással egy nagyon kompakt, helytakarékos és rendkívül sokoldalú elosztó inkrementális jeladókból és mérőrendszerekből származó jelekhez. Potenciális leválasztás van a bemeneti és kimeneti áramkörök között, valamint maguk a kimeneti áramkörök között. A bemenet és a készülék tápellátásának galvanikus leválasztása nincs. Ez különösen előnyös a rendszer nagyon távoli részei közötti impulzuseloszlás esetén, valamint a nagy rendszereken belüli kedvezőtlen EMC-viszonyok, esetleges eltolódások és rossz földelési feltételek esetén.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Robusztus műanyag ház közvetlenül a DIN-sínre pattintáshoz
Szállítás tartalma
- Használati útmutató
