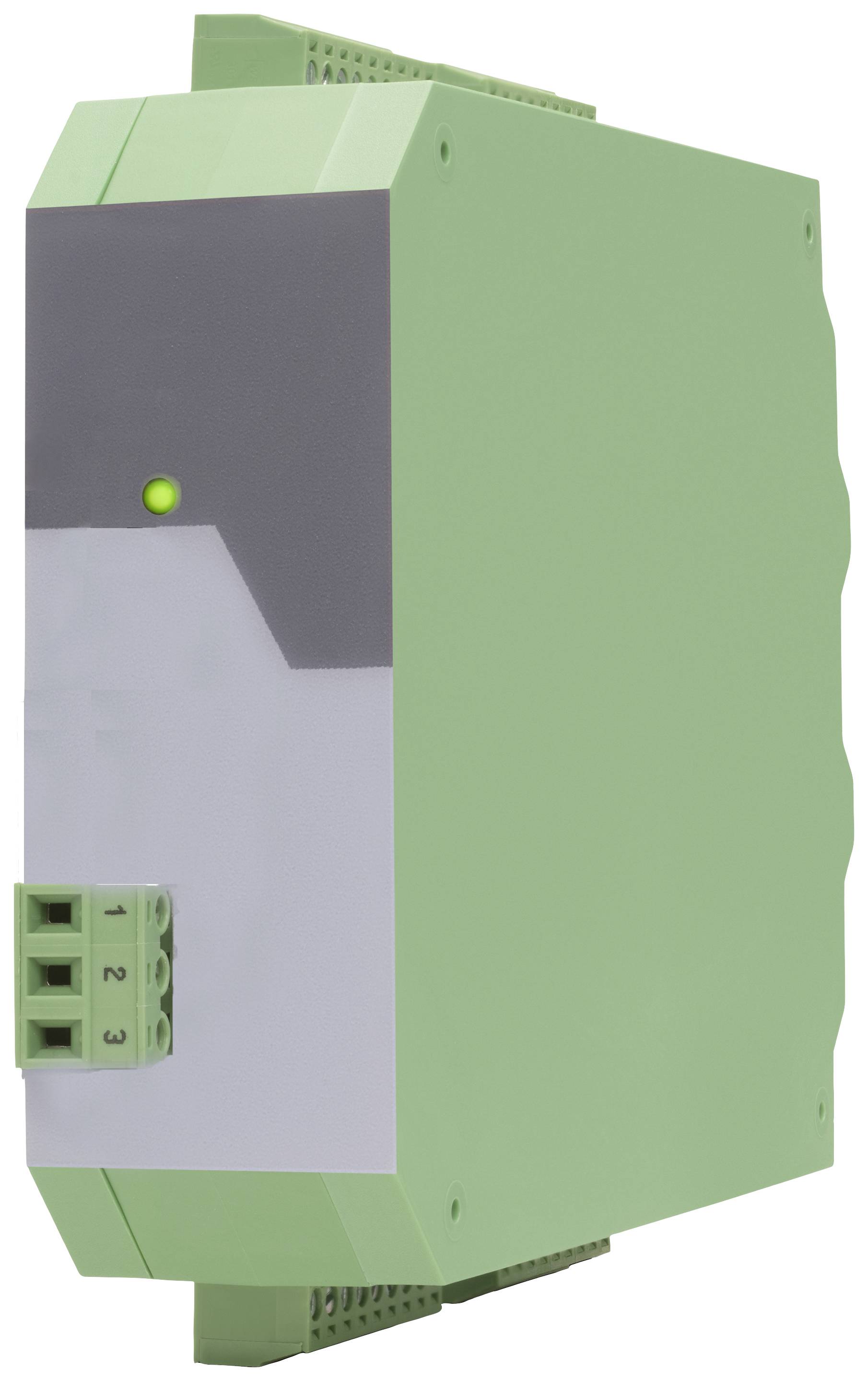

Motrona 7379.5021 I/O modul Digitális bemenetek száma: 1
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
I/O modul
Gyártói szám
7379.5021
Üzemi feszültség
24 V/DC
Üzemi feszültség
12 - 30 V/DC
Magasság
109 mm
Adatlap (PDF)
2 db
Szám
Összesen (95 268 Ft / Darab)
95 268 Ft
ÁFA nélkül
Már csak 2 db érhető el
Főbb jellemzők
Nyújtásmérő IO-Link konverterhez
- DMS bemenet visszaolvasással
- Konfiguráció:
- Feszültség: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Felbontás: 16 bit
- Pontosság: +/- 0,01% / 10K
- A nyúlásmérő tápfeszültsége: 3-10 VDC max 50 mA
Műszaki adatok
- Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2/ AWG 16
- Tápellátás Bemeneti feszültség: 24VDC (18 ... 30 VDC - 10-Link master porton keresztül)
- Tápellátás védelmi áramkör: fordított polaritás elleni védelem
- Tápegység áramfelvétele: kb. 75 mA (terhelés nélkül)
- A nyúlásmérő bemenet száma: 1 visszaolvasással
- A nyúlásmérő bemeneti konfigurációja: Feszültség
- A nyúlásmérő bemeneti érzékenysége: +1-5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mV
- A nyúlásmérő bemeneti felbontása: 16 bit
- A nyúlásmérő beviteli pontossága: +/- 0,01% / 10K
- Nyújtásmérő bemenet A nyúlásmérő tápfeszültsége: 3-10 VDC
- A nyúlásmérő bemeneti kimeneti árama: max. 50 mA
- Vezérlő bemenetek (csak "CO" opció esetén) Szám: Formátum: 3
- Vezérlő bemenetek (csak "CO" opcióval) Frekvencia: HTL, PNP (alacsony 0 ... 3V, magas 9... 30V) 1kHz max
- Vezérlő bemenetek (csak "CO" opció esetén) Válaszidő: kb. 1 ms
- Vezérlő bemenetek (csak "CO" opcióval) Átviteli idő (10 link): kb. 2 ms-onként - (10 link ciklusidő)
- Vezérlő bemenetek (csak "CO" opcióval) terhelés: max. 2 mA 24VDC-n
- Vezérlő kimenetek (csak "CO" opcióval) Szám: 2
- Vezérlő kimenetek (csak "CO" opcióval) Formátum: 5 ... 30V (a Com+ feszültségétől függően), PNP
- Vezérlő kimenetek (csak "CO" opcióval) Kimeneti áram: max. 100 mA kimenetenként (külső Com+ tápellátással!)
- Vezérlő kimenetek (csak "CO" opció esetén) Válaszidő: min. 1 ms (a "Sampling Time" és a "Filter" beállítástól függően)
- Vezérlő kimenetek (csak "CO" opcióval) Átviteli idő (10 link)): kb. 2 ms-onként - (10 link ciklusidő)
- Modul / Leírás: Eszköz /10 Link V1.1
- I0-Link Bitráta: COM 3 (230,4 kbps)
- I0-Link port osztály: A típus
- I0 link ciklusidő: min 2 ms
- I0-Link adatszélesség: 16 bájt (14 bájt (bemeneti adatok) + 1 bájt ("CO" állapot) + 1 bájt (diagnosztikai adatok)
- Kijelző elemek száma: 1 LED
- Funkciókijelző elemek: 1 x zöld a működési készenlét vagy 10 kapcsolat állapot ("CO" opcióval)
- Ház anyaga: műanyag
- Ház összeállítás: 35 mm-es DIN-sínen (EN 60715 szerint)
- Ház méretei (Sz x Ma x Mé) (csatlakozók nélkül): 34 x 100 x 131 mm
- Ház méretei (Sz x Ma x Mé) (csatlakozókkal): 34 x 109 x 140 mm
- Ház súlya: kb 160 g
- Ház védettségi fokozata: IP20
- Környezeti hőmérsékletű működés: -20 °C ... +60 °C nem kondenzál
- Tárolás környezeti hőmérsékleten: -25 °C ... +70°C
- Környezeti feltételek Magasság: max. 2000 m tengerszint felett
- Környezeti feltételek Levegő páratartalom: max.80% relatív páratartalom 30°C-ig
- Környezeti feltételek Szennyezettségi fok: 2
- MTBF években (folyamatos működés 60 °C-on): 92,9 a
- A programozás menete
- Termék típus
I/O modul
- Gyártói szám
7379.5021
- Üzemi feszültség
24 V/DC
- Üzemi feszültség
12 - 30 V/DC
- Magasság
109 mm
- Hossz
140 mm
- Szélesség
34 mm
- Digitális bemenetek száma
1
- Méret
(H x Sz x Ma) 140 x 34 x 109 mm
- Gyártói szám
7379.5021
Dokumentumok és letöltések
Adatlap
Adatlap 2899374 Motrona 7379.5021 I/O modul Digitális bemenetek száma: 1
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2899374 Motrona 7379.5021 I/O modul Digitális bemenetek száma: 1
Leírás
Ez a készülék ideálisan alkalmas nyúlásmérős teljes híd érzékelő csatlakoztatására, melynek konvertált mérési eredménye ciklikusan, IO-Link-en keresztül a folyamatadatokon keresztül kerül továbbításra.
Az egyes készülékparaméterek beállíthatók és menthetők különböző mérnöki eszközökkel, vagy működés közben az IO-Link segítségével. A támogatott „adattárolási” mechanizmusnak köszönhetően a készülékek egyszerű és problémamentes cseréje bármikor lehetséges.
Ez a szöveg gépi fordítással készült.
Az egyes készülékparaméterek beállíthatók és menthetők különböző mérnöki eszközökkel, vagy működés közben az IO-Link segítségével. A támogatott „adattárolási” mechanizmusnak köszönhetően a készülékek egyszerű és problémamentes cseréje bármikor lehetséges.
Ez a szöveg gépi fordítással készült.
Kivitel
- Robusztus műanyag ház közvetlenül a DIN-sínre pattintáshoz
Szállítás tartalma
- Használati útmutató
