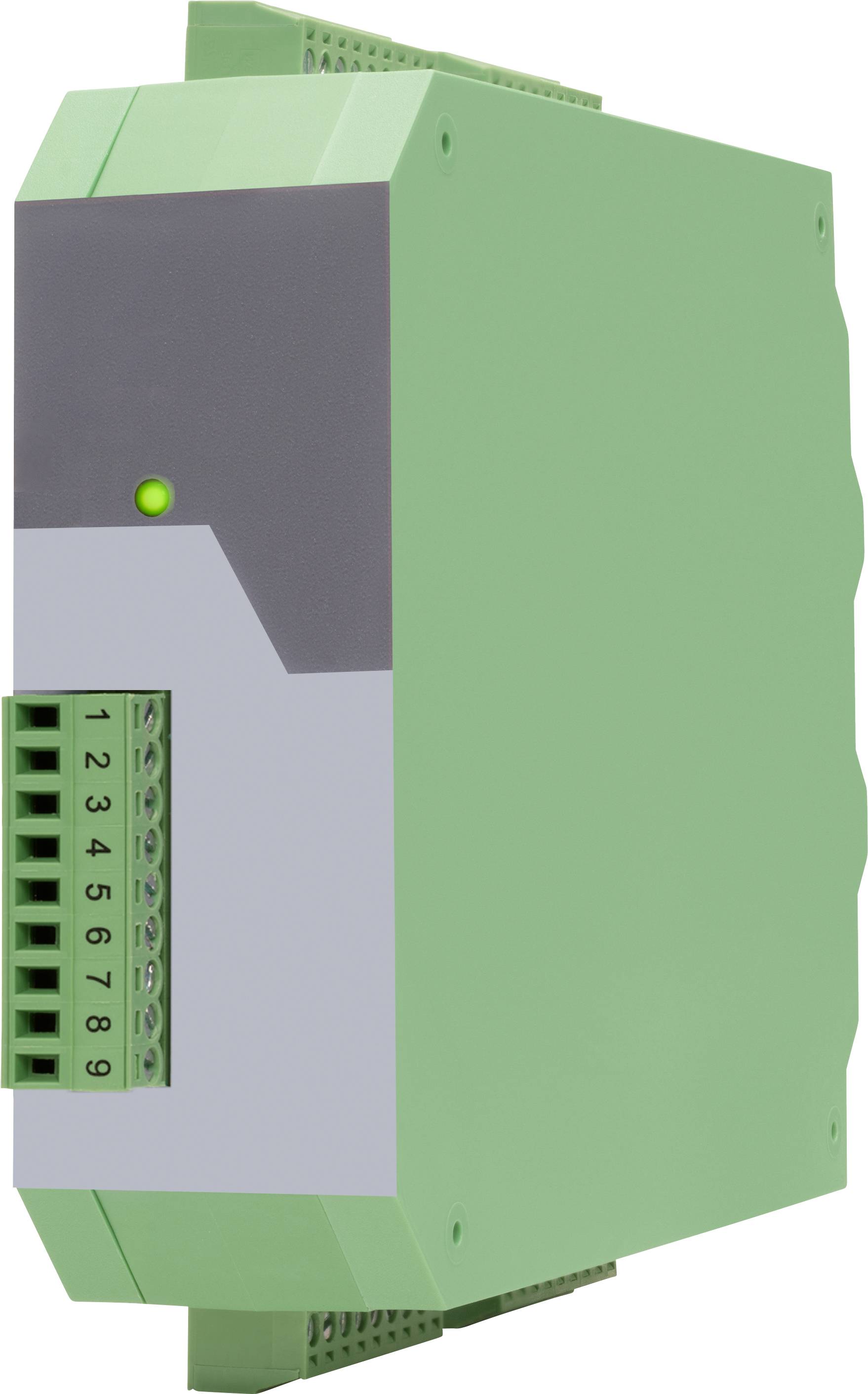

Motrona 7379.5022 7379.5022 Jelátalakító 1 db
Gyártól szám:
Rendelési szám:
Termék típus
Jelátalakító
Bemenő jel max. (feszültség)
30 V
Gyártói szám
7379.5022
Méret
(H x Sz x Ma) 140 x 34 x 109 mm
Csatlakozó
Csavaros kapocs
Adatlap (PDF)
Szám
Összesen (161 990 Ft / Darab)
161 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Átmérő: 16
- Tápegység – Védő áramkör: Fordított polaritás elleni védelem
- IO-Link – Modul / Specifikáció: Eszköz / IO Link V1.1
- IO-Link – Bitráta: COM 3 (230,4 kBit/s)
- IO-Link – Port osztály: A típus
- IO-Link – Ciklusidő: min. 2 ms
- IO-Link – Adatszélesség: 15 bájt (3 x 4 bájt (bemeneti adat) + 1 bájt ("CO" állapot) + 2 bájt)
- Jelzőelemek – Funkció: 1x zöld LED az üzemkészség vagy az IO Link állapotának jelzésére („CO” opcióval)
- Ház – Anyag: Műanyag
- Ház – Szerelés: 35 mm-es DIN sínre
- Ház – Méretek (Sz x Ma x Mé): 34 x 100 x 131 mm
- Ház (csatlakozók nélkül) – Súly: kb. 160 g
- Ház (csatlakozók nélkül) – Védettségi osztály: IP20
- Környezeti feltételek – Tengerszint feletti magasság: max. 2000 m
- Környezeti feltételek – Páratartalom: max. 80% relatív páratartalom 30°C-ig
- Érzékelő tápegység – Kimeneti feszültség: 5 VDC és 24 VDC (kb. 1 V-tal alacsonyabb a bemeneti feszültségnél)
- Érzékelő tápegység – kimeneti áram: max. 125 mA
- Jeladó tápellátása – IO Link master port: min. 200mA
- Inkrementális bemenetek – Szám: 2
- Inkrementális bemenetek - Sávok: A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL Differential)
- Inkrementális bemenetek – Konfigurációk: RS-422, HTL differenciál, HTL egyvégű, TTL
- Inkrementális bemenetek – RS422: max. 1 MHz (RS-422 differenciáljel)> 0,5 V)
- Inkrementális bemenetek – HTL differenciál: max. 1 MHz (HTL differenciáljel)> 1 V)
- Inkrementális bemenetek – HTL Single Ended: max. 350 kHz, (Alacsony: 0 … 5 V, Magas: 9 … 30 V)
- Inkrementális bemenetek – TTL: max. 350 kHz, (Alacsony: 0 … 0,6 V, Magas: 2,2 … 5 V)
- Gyártói szám
7379.5022
- Termék típus
Jelátalakító
- Bemenő jel max. (feszültség)
30 V
- Méret
(H x Sz x Ma) 140 x 34 x 109 mm
- Csatlakozó
Csavaros kapocs
- Üzemi feszültség
18 - 30 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség (min.)
18 V/DC
- Bemenő jel (feszültség)
HTL Single Ended: Low: 0 … 5V. High: 9 … 30 V; TTL: Low: 0 … 0.6V. High: 2.2 … 5V
- Tartalom
1 db
- Konfiguráció
szoftver
- Szélesség
34 mm
- Magasság
109 mm
- Hossz
140 mm
- Áramfelvét
75 mA
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-20 °C
- Tápfeszültség
24 V/DC
- Tápfeszültség U(B)
12 ... 30 VDC
- Max. keresztmetszet, hajlékony
1.5 mm²
- Merev keresztmetszet (max.)
1.5 mm²
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3805206 Motrona 7379.5022 7379.5022 Jelátalakító 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3805206 Motrona 7379.5022 7379.5022 Jelátalakító 1 db
Leírás
Inkrementális bemenettel és IO-Link interfésszel rendelkező jelátalakító HTL, TTL, RS422, NPN, PNP vagy NAMUR jelszabványú kódolókhoz és érzékelőkhöz. Ez az IO-Link csatoló megbízhatóan továbbítja az inkrementális jeleket az IO-Link kommunikációs környezetbe. Ezenkívül egy USB-port is rendelkezésre áll, amelyen keresztül a konvertált jelek is kiolvashatók. Az eszköz konfigurálása kényelmesen elvégezhető USB interfészen keresztül, vagy alternatívaként IO-Linken keresztül, szokásos mérnöki eszközökkel.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 1 inkrementális bemenet (A, /A, B, /B) HTL/TTL/RS422 portokhoz NPN/PNP/NAMUR jeladókhoz és érzékelőkhöz
- IO-Link interfész
- Tápegység 12 ... 30 VDC
- Kompakt ház 35 mm-es DIN sínre szereléshez
- (az EN 60715 szabvány szerint)
Szállítás tartalma
- Használati útmutató
