Name: Motrona 7379.5023.CO 7379.5023.CO Jelátalakító 1 db
Brand: Motrona
SKU: 3805213
Availability: BackOrder

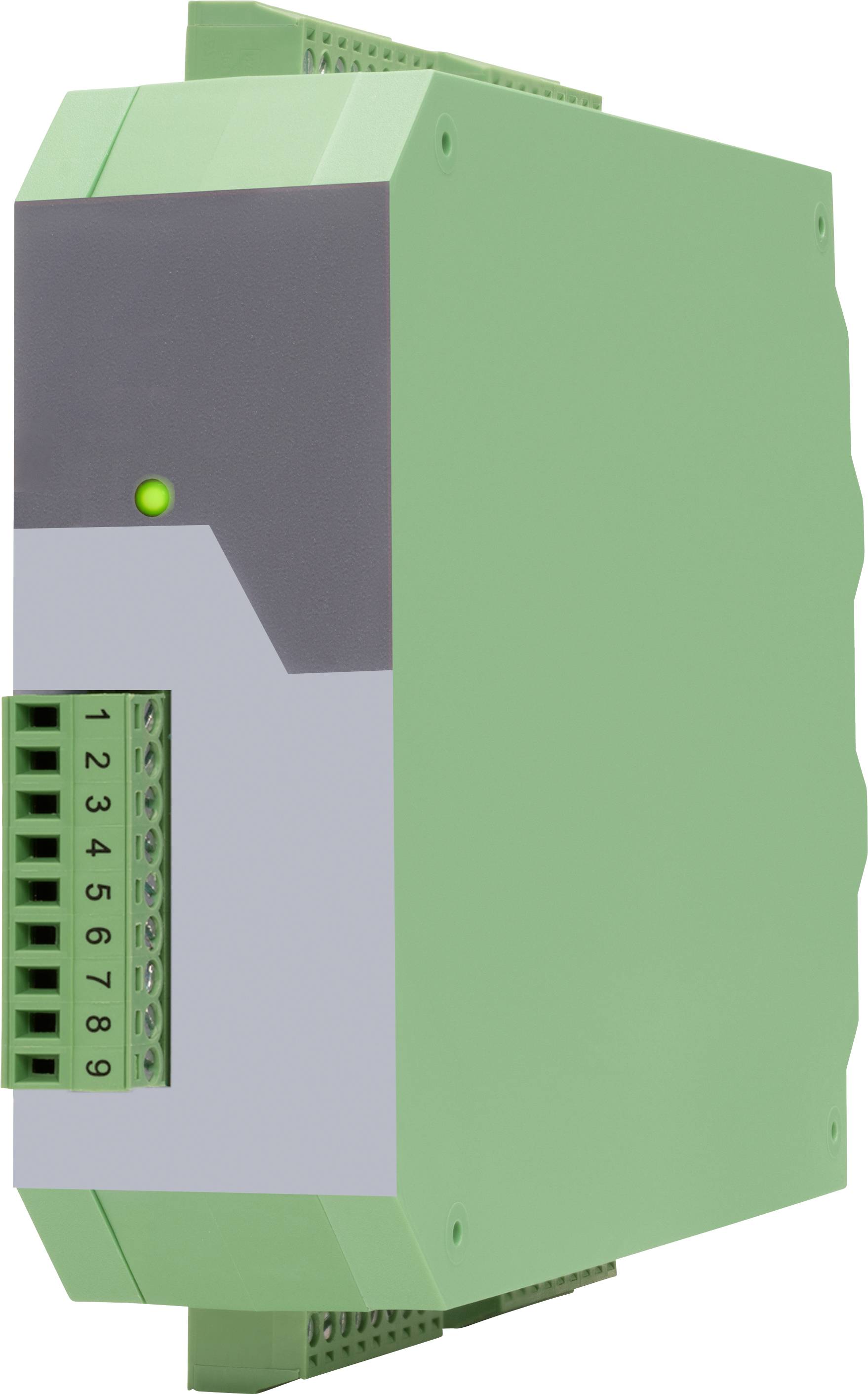

Zöld DIN-sínre szerelhető ipari vezérlőmodul fehér előlapi csatlakozóblokkal, állapot LED-del és szürke előlappal fehér háttéren.

Termék típus

Jelátalakító

Bemenő jel max. (áram)

2 mA

Bemenő jel max. (feszültség)

30 V

Gyártói szám

7379.5023.CO

Méret

(H x Sz x Ma) 140 x 34 x 109 mm

Adatlap (PDF)

Szállítás: 11. 18. [Sze.]

Szám

Összesen (174 990 Ft / Darab)

174 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Átmérő: 16
Tápegység – Védő áramkör: Fordított polaritás elleni védelem
Vezérlő bemenetek – Szám: 3
Vezérlőbemenetek – válaszidő: kb. 1 ms
Vezérlőbemenetek – átviteli idő (IO Link): körülbelül 1 ms minden 1 ms-ban – (IO Link ciklusidő)
Vezérlő bemenetek – Terhelés: max. 2 mA 24 VDC feszültségnél
Vezérlő kimenetek – Szám: 2
Vezérlőkimenetek – Válaszidő: min. 1 ms
IO-Link – Modul / Specifikáció: Eszköz / IO Link V1.1
IO-Link – Bitráta: COM 3 (230,4 kBit/s)
IO-Link – Port osztály: A típus
IO-Link – Ciklusidő: min. 1 ms
IO-Link – Adatszélesség: 6 bájt (1 x 4 bájt (bemeneti adat) + 1 bájt ("CO" állapot) + 1 bájt
Jelzőelemek – Funkció: 1x zöld LED az üzemkészség vagy az IO Link állapotának jelzésére („CO” opcióval)
Ház – Anyag: Műanyag
Ház – Szerelés: 35 mm-es DIN sínre
Ház – Méretek (Sz x Ma x Mé): 34 x 100 x 131 mm
Ház (csatlakozók nélkül) – Súly: kb. 160 g
Ház (csatlakozók nélkül) – Védettségi osztály: IP20
Környezeti feltételek – Tengerszint feletti magasság: max. 2000 m
Környezeti feltételek – Páratartalom: max. 80% relatív páratartalom 30°C-ig
Vezérlőbemenetek – (csak „CO” opcióval) Formátum: HTL, PNP (Alacsony 0 … 3 V, Magas 9 … 30 V)
Érzékelő tápegység – Kimeneti feszültség: 5 VDC és 24 VDC (kb. 1 V-tal alacsonyabb a bemeneti feszültségnél)
Érzékelő tápegység – kimeneti áram: max. 125 mA
Jeladó tápellátása – IO Link master port: min. 200mA
SSI interfész – SSI bemenet/kimenet: TTL differenciál (RS422)
SSI interfész – Sávok: Órajel, /Órajel, Adatjel, /Data
SSI interfész – Konfiguráció: Master vagy Slave
SSI interfész – Formátum: Bináris vagy Gray-kód
SSI interfész – Frekvenciatartomány: 100 kHz - 2 MHz (állítható)
SSI interfész – Felbontás: 10 … 32 bit
SSI interfész – Terhelés: Ri = kb. 13 kOhm
Vezérlő kimenetek (a „Mintavételi idő (s)” beállítástól függően) – átviteli idő (IO Link)): körülbelül 1 ms-onként - (IO Link ciklusidő)

Gyártói szám: 7379.5023.CO

Termék típus: Jelátalakító

Bemenő jel max. (áram): 2 mA

Bemenő jel max. (feszültség): 30 V

Méret: (H x Sz x Ma) 140 x 34 x 109 mm

Csatlakozó: Csavaros kapocs

Kimenő jel (feszültség): 5 - 30 V (je nach Spannung an Com+), PNP

Kimenő jel (áram): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Üzemi feszültség: 18 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség (min.): 18 V/DC

Bemenő jel (feszültség): Low 0 … 3 V. High 9 … 30 V

Tartalom: 1 db

Konfiguráció: szoftver

Szélesség: 34 mm

Magasság: 109 mm

Hossz: 140 mm

Áramfelvét: 75 mA

Max. környezeti hőmérséklet: 60 °C

Környezeti hőmérséklet (min.): -20 °C

Tápfeszültség: 24 V/DC

Tápfeszültség U(B): 12 ... 30 VDC

Max. keresztmetszet, hajlékony: 1.5 mm²

Merev keresztmetszet (max.): 1.5 mm²

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3805213 Motrona 7379.5023.CO 7379.5023.CO Jelátalakító 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3805213 Motrona 7379.5023.CO 7379.5023.CO Jelátalakító 1 db

Leírás

Jelátalakító SSI bemenettel és IO-Link interfésszel egy- és többfordulatú forgójeladókhoz. A CO opcióval rendelkező konverter 3 vezérlőbemenettel és 2 vezérlőkimenettel is rendelkezik. Ez az IO-Link csatoló lehetővé teszi az SSI jelek továbbítását egy IO-Link alapú rendszerbe. Ezenkívül egy USB-port is rendelkezésre áll, amely a konvertált adatok olvasására is használható. Az eszközparaméterezés egyszerű – akár USB interfészen keresztül, akár IO-Linken keresztül, szokásos mérnöki eszközökkel.
