Name: Nagyfrekvenciás nyák relé ARS 3 GHz Panasonic ARS1012 30 V/DC, 500 mA, monostabil, 12 V/DC, 1 váltó, aranyozott
Brand: Panasonic
SKU: 505400
Availability: InStock

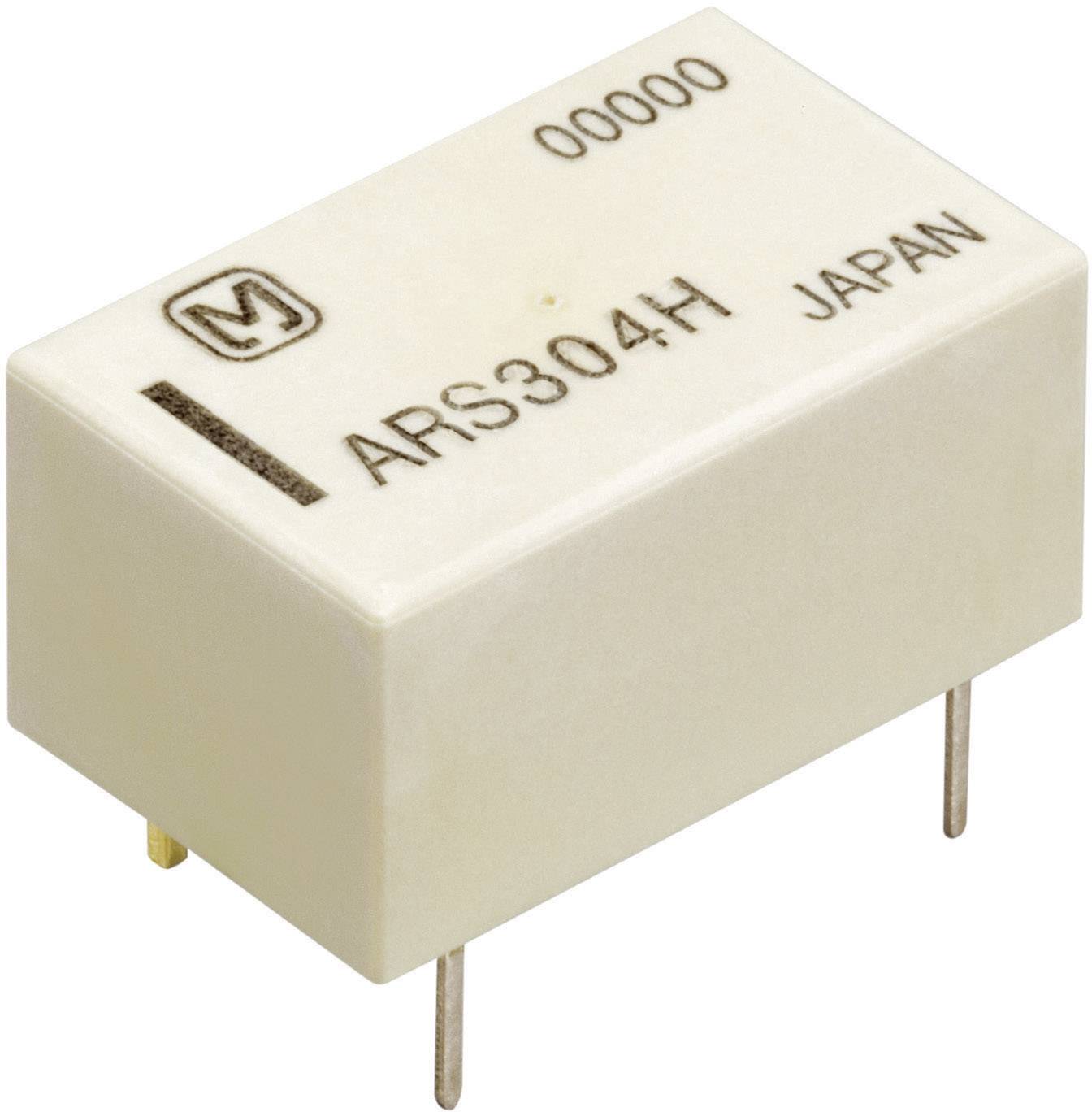

Téglalap alakú elektronikai alkatrész 'ARS304H JAPAN' felirattal, két csatlakozó érintkezővel alul.

Egy téglalap alakú elektronikai alkatrész méretrajza, amelyen PIN-ek találhatók. A rajzon méretezés és feliratok szerepelnek, mint például a 'Lot No.' és a 'JAPAN' jelölések.

Műszaki rajz egy mechanikai komponensről, pontos méretekkel milliméterben. Ábrázolja a furat átmérőjét, távolságokat, sugarat és a rögzítésre vonatkozó megjegyzéseket.

Egy relé érintkezőinek kapcsolási rajza: NC (normál zárt), COM (közös), NO (normál nyitott) és D1 dióda. Plusz és földelési pontok, valamint irányjelzés feltüntetve.

1/4

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

12 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

1 váltó

Kapcsolási feszültség (max.)

30 V/DC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 2. [H.]

46 db

Szám

Összesen (6290Ft / Darab)

6290Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

V.S.W.R.: 1,40
Beiktatási csillapítás: 0,35 dB
Szigetelés: 35 dB

Termék típus: Nyák relé

Gyártói szám: ARS1012

Névleges feszültség tekercs: 12 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 720 Ω

Érintkező típus: 1 váltó

Érintkezőanyag: Au

Kapcsolási feszültség (max.): 30 V/DC

Max. kapcsolási áram: 0.5 A

Kapcsolási teljesítmény (max.): 10 W

Csatlakozó: Forrcsúcsok

Élettartam (mechanikus): 5 x 10⁶

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Hossz: 14 mm

Szélesség: 8.6 mm

Magasság: 7.2 mm

Méret: (H x Sz x Ma) 14 x 8.6 x 7.2 mm

Tartalom: 1 db

Kivitel: Monostabil

Névleges feszültség: 12 V/DC

Kapcsolási teljesítmény: (30 V/DC) 500 mA

Kapcsolási feszültség: 30 V/DC

Kapcsolóáram: 500 mA

Típus: ARS1012

Környezeti hőmérséklet: -40 , +70 °C

Dokumentumok és letöltések

Adatlap

Adatlap 505400 Nagyfrekvenciás nyák relé ARS 3 GHz Panasonic ARS1012 30 V/DC, 500 mA, monostabil, 12 V/DC, 1 váltó, aranyozott

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 505400 Nagyfrekvenciás nyák relé ARS 3 GHz Panasonic ARS1012 30 V/DC, 500 mA, monostabil, 12 V/DC, 1 váltó, aranyozott

Leírás

Nagyfrekvenciás relé, legújabb generáció, majdnem minden nagyfrekvenciás alkalmazáshoz, 3 GHz-ig. Nagyfrekvenciás kapcsolási teljesítmény 1 W, max. 3 GHz-nél Alkalmazás: rádiójel vezérlési technika, méréstechnika, vevőkészülékek műholdvevővel, vezeték nélküli hálózatok, antennaátkapcsoló.
