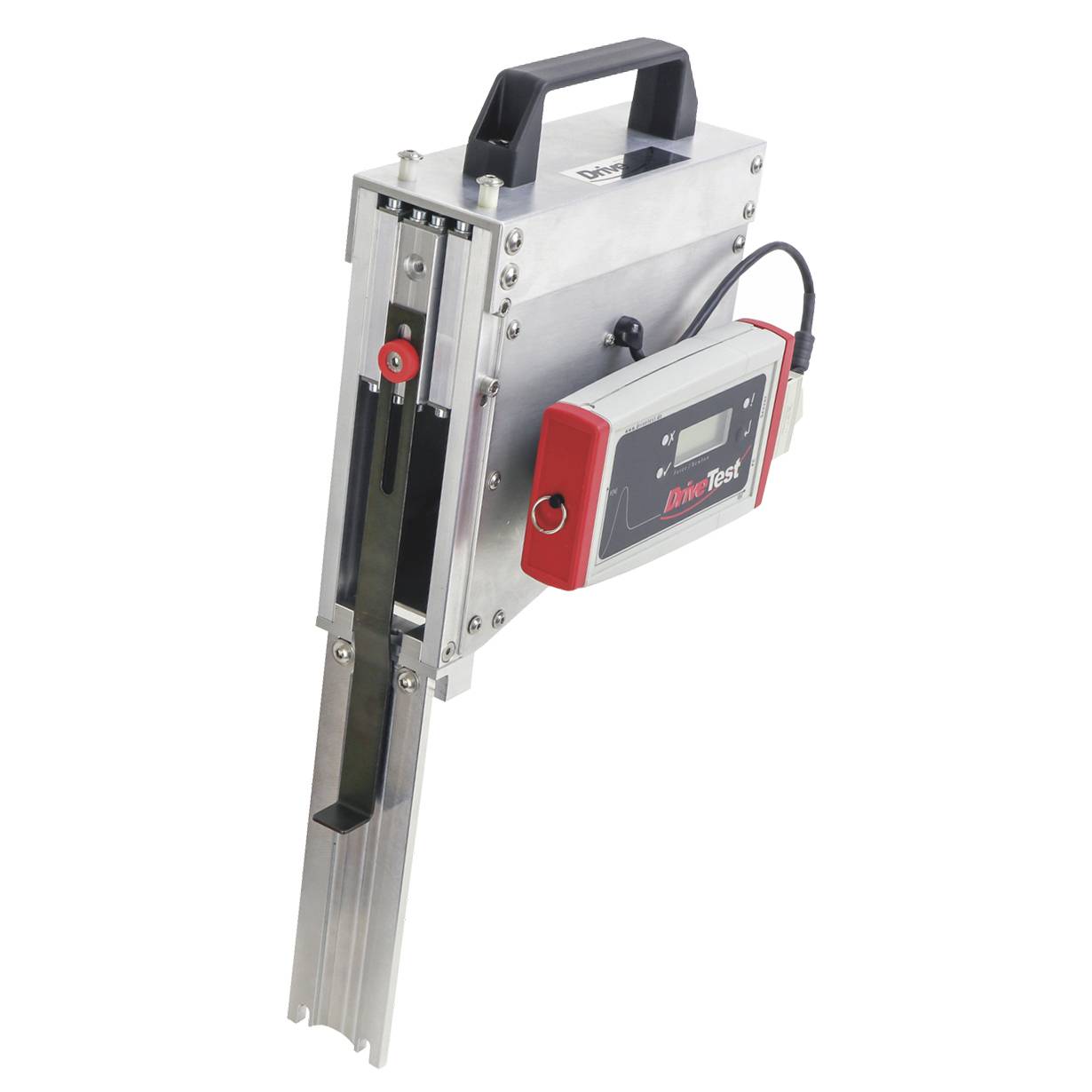

PCE Instruments FM208-AU-SY-02-200 Záróerő mérőműszer 0 - 200 N ISO
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (1 796 990 Ft / Darab)
1 796 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Zárási erő mérő készülék DriveTest FM208
- záró erőmérő
- Zárási erő mérése napfénytetőkhöz, automata ablakokhoz és csomagtérajtókhoz
- A vonatkozó szabványok támogatása 2000/4 EG US szabvány FMVSS 118 ECER 21 kiegészítő mérés
- kis rugómerevséggel 2 N/mm
- Pontos mérések a súrlódásmentes vezetés és a platform mérőcella révén
- A robusztus kialakítás, a kopásálló alumínium hosszú élettartamot biztosít nehéz körülmények között is
- Professzionális, átfogó PC-szoftver, a PinchPilot nem hagy kívánnivalót maga után
- A teljes szállítási terjedelem tartalmazza az összes szükséges alkatrészt a csomagtérajtó ablakaihoz és
- A napfénytetők kiváló minőségű szállítótáskába csomagolva
- Tartozékok minden alkalmazáshoz Távtartó (200 mm) Erőbevezetés (bilincs és platform)
- Monopod lökhárító támasztó blokk ablaktámasztó blokk napfénytető támasztó blokk
- napfénytető távtartó
Szolgáltatásunk az Ön számára
Műszaki adatok
- FM208
- erő alkalmazása az egyik oldalon
- Mérési tartomány 0 200 N
- Pontosság +/- 3 N (0100 N) vagy +/- 3 % (> 100N)
- Rugómerevség 2 N/mm +/(10%)
- Hézagszélesség 30 mm
- Terület 20 x 20 mm
- Erőérzékelő nyúlásmérő híd
- Méretek kb. 220 x 80 x 250 mm
- Súly: kb. 25 kg
- Kijelző eszköz SEB22
- Kijelző egység SEB22 adatgyűjtő egység LCD kijelzővel
- és LED állapotjelzők Vezérlőgomb USB interfész
- opcionális PC-vezérelt mérés
- Lítium polimer akkumulátor
- Valós idejű óra
- Memória 100 méréshez
- Érzékelő és PC interfész
- Csúcsérték kijelzés és effektív teljesítmény kijelzés
- Értékelés kijelző OK/NOT OK
- PC kiértékelő szoftver PinchPilot
- Többnyelvű (DE EN IT FR ES)
- Az erőgörbe grafikus ábrázolása
- A szabványra vonatkozó jellemző értékek kiszámítása
- Különféle irányelvek szerinti értékelés lehetséges
- Egyéni házirend állítható
- naplónyomtatás
- Adatexportálás (Excel CSV PDF)
- Opcionális mérési pont azonosítás
- Rendszerkövetelmények PinchPilo szoftver (lásd a Szoftver/Alkalmazás fület)
- Termék típus
Záróerő mérőműszer
- Kijelző
LCD
- Erő mérési tartomány (max.)
200 N
ISO
- Tápellátás
9 V/DC
- Méret
(H x Sz x Ma) 220 x 80 x 250 mm
- Súly
2500 g
- Felbontás (erő)
1 N
- Alappontosság ± %
3 %
- Mérési tartomány (erő)
0 - 200 N
- Erő mérési tartomány (min.)
0 N
- Mérési frekvencia
250 Hz
- Szélesség
80 mm
- Magasság
250 mm
- Hossz
220 mm
- Csatlakozók
RS-232C
USB
Soros
USB 2.0 alj, B típus
USB 2.0 dugó, B típus
USB 2.0 dugó, A típus
Négyeres vezeték
USB 2.0 dugó, belső 4 pólusú
1 x RS485
1 x USB 2.0 Device
Több megjelenítése
Dokumentumok és letöltések
Adatlap
Adatlap 2813723 PCE Instruments FM208-AU-SY-02-200 Záróerő mérőműszer 0 - 200 N ISO
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2813723 PCE Instruments FM208-AU-SY-02-200 Záróerő mérőműszer 0 - 200 N ISO
Leírás
A dinamométer egy elektronikus mérőeszköz napfénytetők, automata ablakok és csomagtérajtók számára az autóiparban. Jellemző alkalmazási területei a gyártás, a fejlesztés és a gyártási tesztek az autóiparban. Az alacsony rugómerevségű dinamométert a reteszelőrendszerbe szorított lágy elemek tesztelésére fejlesztették ki. A készüléket könnyű kezelhetőség jellemzi az ismétlődő mérésekhez. Kompromisszumok nélküli kialakítása a precizitást a praktikus robusztussággal ötvözi, és pontos mért értékeket biztosít még sokéves, zord körülmények között végzett használat után is.
A tesztelési és gyártási beállítások mérésénél a gyors és egyszerű végrehajtás nagyon fontos. Erre a célra olyan szoftvert fejlesztettek ki, amely drasztikusan csökkenti a mérési folyamatot és a dokumentáláshoz szükséges ráfordítást. Néhány műveleti lépéssel a mérések átvihetők számítógépre, kiértékelhetők, exportálhatók és dokumentálhatók. Megfelelő interfészeket (pl. Microsoft® DLL vagy National Instruments® LabVIEW) biztosítunk az automatizált teszteljárásba való integráláshoz.
Ez a szöveg gépi fordítással készült.
A tesztelési és gyártási beállítások mérésénél a gyors és egyszerű végrehajtás nagyon fontos. Erre a célra olyan szoftvert fejlesztettek ki, amely drasztikusan csökkenti a mérési folyamatot és a dokumentáláshoz szükséges ráfordítást. Néhány műveleti lépéssel a mérések átvihetők számítógépre, kiértékelhetők, exportálhatók és dokumentálhatók. Megfelelő interfészeket (pl. Microsoft® DLL vagy National Instruments® LabVIEW) biztosítunk az automatizált teszteljárásba való integráláshoz.
Ez a szöveg gépi fordítással készült.
Kivitel
- A vonatkozó szabványok támogatása 2000/4 EG US szabvány FMVSS 118 ECER 21 kiegészítő mérés
- kis rugómerevséggel 2 N/mm
- Pontos mérések a súrlódásmentes vezetés és a platform mérőcella révén
- A robusztus kialakítás, a kopásálló alumínium hosszú élettartamot biztosít nehéz körülmények között is
- Professzionális, átfogó PC-szoftver, a PinchPilot nem hagy kívánnivalót maga után
- A teljes szállítási terjedelem tartalmazza az összes szükséges alkatrészt a csomagtérajtó ablakaihoz és
- A napfénytetők kiváló minőségű szállítótáskába csomagolva
- Tartozékok minden alkalmazáshoz Távtartó (200 mm) Erőbevezetés (bilincs és platform)
- Monopod lökhárító támasztó blokk ablaktámasztó blokk napfénytető támasztó blokk
- napfénytető távtartó
Szállítás tartalma
- 1 db FM208-AU-SY-02-200 záróerő-mérő
- 1 db SEB2 kijelző, külön LCD kijelzővel, LED állapotkijelzőkkel, vezérlőgombbal és USB interfésszel
- 1 db 9 V-os elem
- 1 x tartozék minden alkalmazáshoz Távtartó (200 mm) Terhelési vonalak (bilincs és platform) Monopod lökhárító támasztó blokk ablaktartó blokk napfénytető támasztó blokk napfénytető távtartó
- 1 x szállítótáska habszivacs betéttel a teljes szállítási terjedelemhez
- 1 x PC csatlakozókábel (USB)
- 1 x USB pendrive a PinchPilot PC kiértékelő szoftverrel
- Használati útmutató
- 1 x ISO kalibrációs tanúsítvány
