PCE Instruments PCE-BPD-U-41D Digitális beépíthető mérőműszer
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (392 118 Ft / Darab)
392 118 Ft
ÁFA nélkül
Főbb jellemzők
Einbauanzeige PCE-BPD-U-41D
- Anzeige mit Metallgehäuse Wand- und Schaltschrankmontage IP65helle rote LED Anzeigeindividuell parametrierbarZiffernhöhe von bis zu 100 mmverschiedene AusgangssignaleAnzeige aus großer Entfernung ablesbar
Műszaki adatok

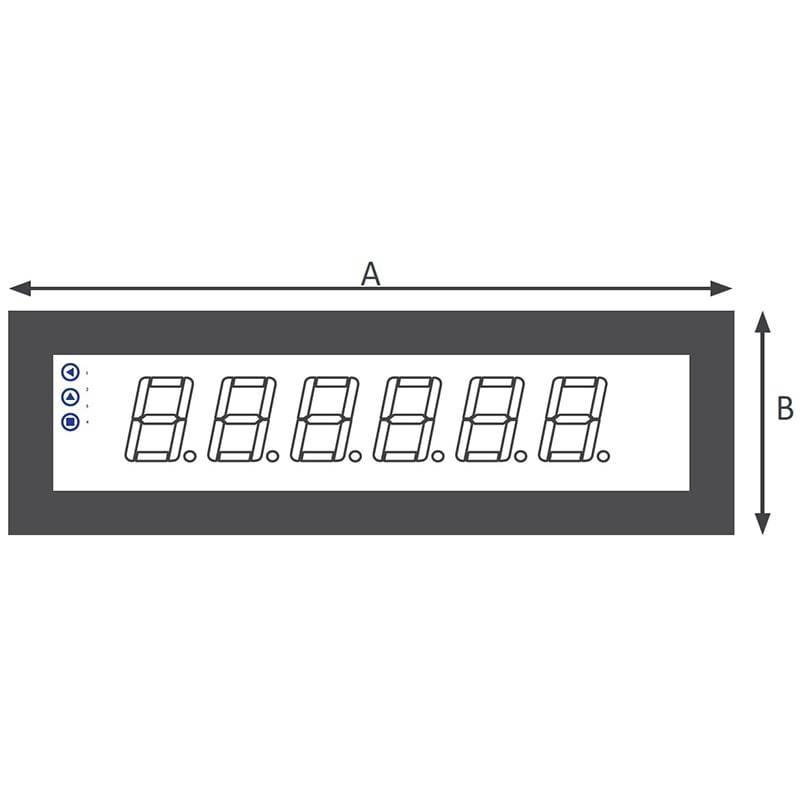

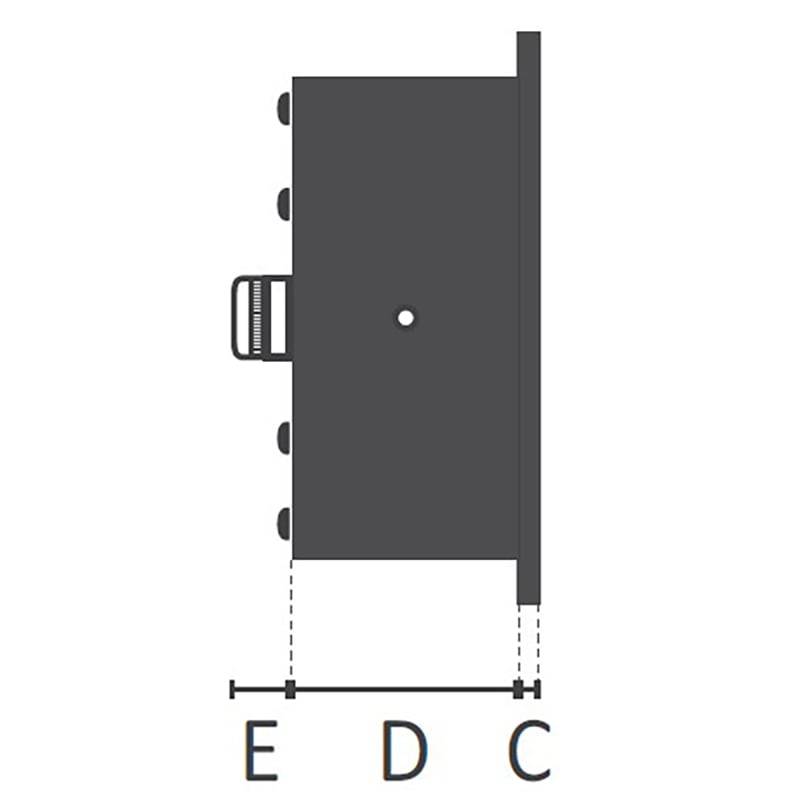

- Funktion analoges Signal in einen verwendbaren Wert umwandelnEingangssignal 4 ... 20 mA, ±20 mA DC, 0 ... 10 V DC, ±10 V DCmaximales Eingangssignal 100 mA oder 100 V DCEingangsimpedanz (Strommessung) 11 ΩEingangsimpedanz (Spannungsmessung) 932 kΩAnzahl an Digits 4Számjegy magasság: 100 mmmaximaler Leseabstand 50 mGenauigkeit 0,05 % v. Mb.Mérési ráta: 15 HzReaktionszeit bei Werteänderung von 0 auf 99 % des Signals 120 msAnzeigebereich -1999 ... 9999Anzahl an Ausgängen 2Teljesítményfelvétel 5,25 W(ohne optionales Zubehör) Leistungsaufnahme 6,75 W (mit optionalem Zubehör)Sensorspannungsversorgung 20, 15, 10, 5 V DCGenauigkeit Sensorspannungsversorgung ±5 %maximaler Strom Sensorversorgung 35 mA (mit Kurzschlussschutz)Spannungsversorgung 11 ... 36 V/DCSúly 2500 gWeitere SpezifikationenKabelquerschnitt für das Ein- und Ausgangssignal <0,5 mm²Kabelquerschnitt für die <2,5 mm²Tápfeszültség Display 7 Segmentanzeigenézőszög 120 °Aufwärmzeit 15 MinutenBetriebsbedingungen 0 ... 50 °C, <90 % r. F., nicht kondensierendLagerbedingungen -20 ... 70 °C, <90 % r. F., nicht kondensierendAbmessungen (Skizze oben bei den Bildern) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm
- Termék típus
Digitális beépíthető mérőműszer
- Mérő funkció
Áramerőség
- Mérési tartomány (min.)
4 mA
- Gyártói szám
PCE-BPD-U-41D
- Mérési tartomány (max.)
20 mA
- Kijelző technológia
LED
IP65
- Beépítési szélesség
542 mm
- Kijelző (digitek)
999999
- Beépítési magasság
166 mm
- Üzemi feszültség
265 V/AC
- Méret
(H x Sz x Ma) 542 x 55 x 166 mm
- Súly
3500 g
- Max. üzemi feszültség
265 V/AC
- Üzemi feszültség (min.)
85 V/AC
- Kijelző megvilágítás
piros
- Jellemzők
Konfigurálható egységek
- Beépítési mélység
55 mm
- Szélesség
55 mm
- Magasság
166 mm
- Hossz
542 mm
- Számjegymagasság
100 mm
Gyári standard (tanúsítvány nélkül)
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2813562 PCE Instruments PCE-BPD-U-41D Digitális beépíthető mérőműszer
Leírás
Die Anzeige ist so konzipiert, dass die angezeigten Messwerte aus einer großen Entfernung abgelesen werden können. Bei einer Ziffernhöhe von 60 mm oder 100 mm beträgt die Ablesedistanz bei der Anzeige 25 m oder 50 m. Die roten LEDs der Anzeige ermöglichen das Ablesen der Messwerte auch bei sehr heller Umgebung. Das Gehäuse der Anzeige besteht aus Metall und ist mit IP65 Spritzwasser geschützt. Somit kann die Anzeige unter rauen Umgebungsbedingungen eingesetzt werden. Als Eingangssignal stehen viele verschiedene Varianten bei der Anzeige zur Verfügung. Unter anderem unterstützt die Anzeige 4 … 20 mA und Impulse. Konfiguriert wird die Anzeige direkt über das Tastenfeld. Optional stehen bei der Anzeige Ausgangsschnittstellen zur Verfügung. Damit ist es möglich über die Anzeige Prozesssignale und Impulse bei zzum Beispiel beim Erreichen eines Grenzwertes zu schalten. Für die optimale Ausrichtung bei der Wandmontage kann die Anzeige vertikal ausgerichtet werden. Neben der Wandmontage kann die Anzeige an einen Schaltschrank montiert werden. Mit der Isolierung am Gehäuse der Anzeige wird gewährleistet, dass kein Wassereintritt in den Schaltschrank erfolgt.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Anzeige mit Metallgehäuse Wand- und Schaltschrankmontage IP65helle rote LED Anzeigeindividuell parametrierbarZiffernhöhe von bis zu 100 mmverschiedene AusgangssignaleAnzeige aus großer Entfernung ablesbar
Szállítás tartalma
- 1 x Anzeige PCE-BPD-U-41D1 db használati útmutató
