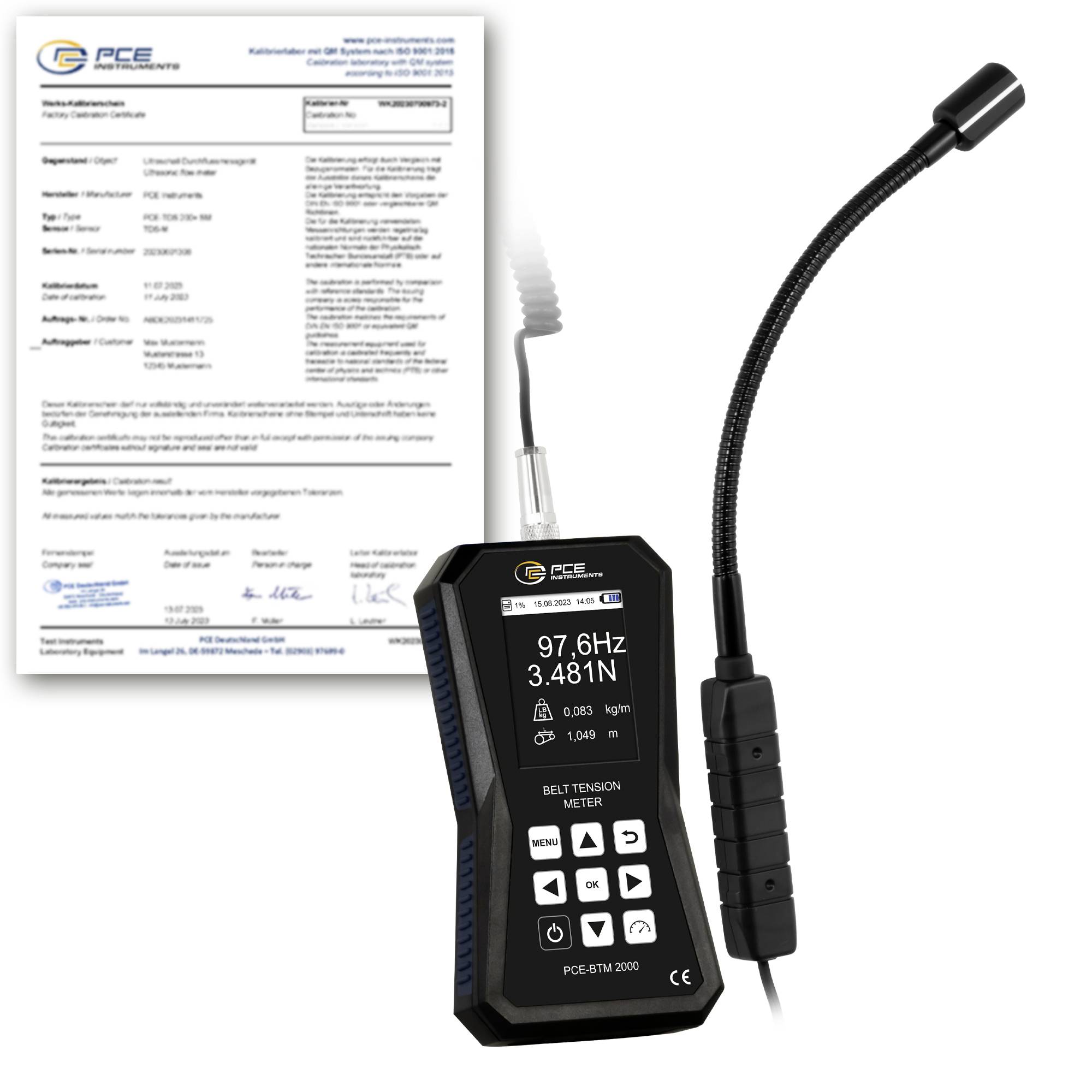

PCE Instruments PCE-BTM 2000L Erőmérő készülék 10 - 900 N Gyári standard (tanúsítvány nélkül)

A hajtószíjak nélkülözhetetlenek az iparban és a gépészetben. A hajtószíj maximális élettartama az optimális szíjfeszességtől függ. Ha egy motor meghibásodik a szíj sérülése miatt, jelentős költségek merülhetnek fel. A motor és a szíj károsodásának elkerülése érdekében elengedhetetlen a szíjfeszesség rendszeres ellenőrzése. A hajtószíjak szíjfeszessége gyorsan és megbízhatóan mérhető a digitális szíjfeszesség mérő készülékkel. Az előfeszítésmérő készülék a szíjrendszerek különösen hatékony ellenőrzésére szolgál frekvencia méréssel.

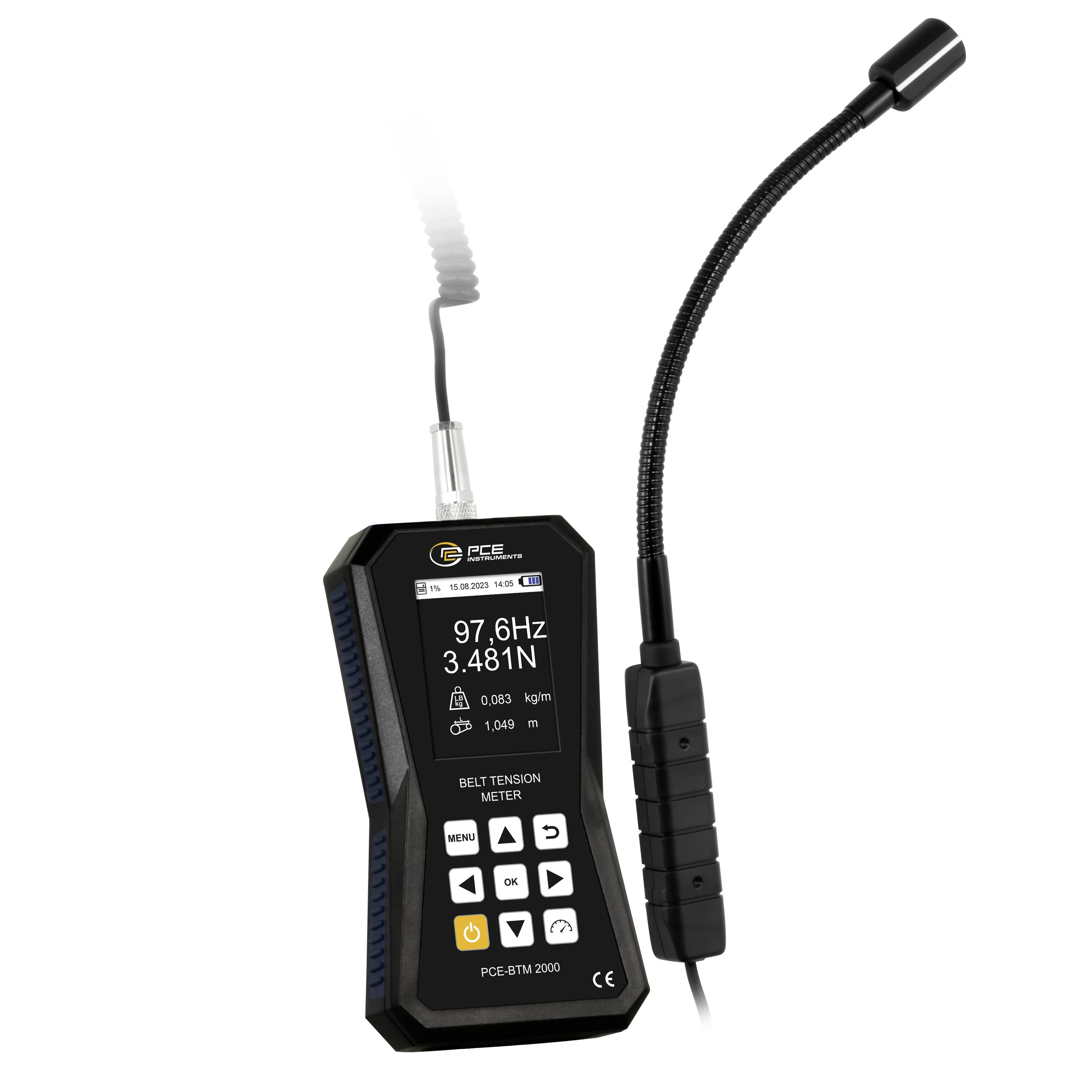

A szíjfeszességmérő egy optikailag mérő karbantartó eszköz a szíj feszességének meghatározására. Ez az előfeszítő mérőeszköz egy kijelzőből és egy érzékelőfejből áll. A szíjfeszességmérő érzékelőfeje hattyúnyakba van rögzítve. A mozgatható hattyúnyak révén a szíjfeszesség mérő készülék érzékelőfeje rugalmasan pozícionálható és nehezen hozzáférhető helyeken is képes mérni a hajtószíjak szíjfeszességét.
A szíjfeszesség mérő készülék a heveder feszítő erejét és frekvenciáját méri, amikor az álló helyzetben van. Egy kis impulzus az övön elég ahhoz, hogy rezgésbe hozzon. Szenzorának köszönhetően a szíjfeszességet mérő készülék rögzíti a keletkezett szíj természetes frekvenciáját és megjeleníti azt a nagyméretű, megvilágított kijelzőn. Az előfeszítésmérő készülék közvetlenül tudja meghatározni a szíj feszítő erejét a szíjfrekvencia és az opcionálisan megadott szalaghossz és szalagtömeg alapján. A szíjfeszesség-mérő lehetővé teszi a felhasználó számára, hogy meghatározza a szíjfeszességet a vezérelt szíjtárcsák rendszerében, és azonnali lépéseket tegyen a feszesség célértékre történő beállítására. A szíjfeszesség mérése nagy pontosságot igényel, az előfeszítésmérő készülék gyorsan és megbízhatóan elvégzi.

A szíjfeszességmérő használatakor a felhasználó két mértékegység közül választhat: N (SI-egység) és pound-force (US-egység). A szíjfeszességmérő grafikus kijelzője a mért értéket szíjfrekvenciaként mutatja Hz-ben. Amikor megadja a szíj tömegét és hosszát, az előfeszítésmérő készülék a szálerőt is megjeleníti Newtonban. Az intuitív grafikus menü a szíjfeszességmérő nagy kontrasztú kijelzőjén jelenik meg hat választható nyelven. További elemzések és minőségbiztosítási okokból a szíjfeszesség mérő készülék memóriával van felszerelve. Akár 750 adatsor tárolható 15 mappában, egyenként 50 mért értékkel a szíjfeszesség mérő készülék memóriájában. Ily módon az adatok nem vesznek el a valós idejű mérés után, és elmenthetők a szíjfeszesség mérő készülékbe a későbbi mérésekhez.

SZÍJFESZESSÉGMÉRŐK ALKALMAZÁSI TERÜLETEI
A szíjfeszességmérő eszközök alkalmazási köre széles. Például nagy motor-tengely kombinációkat, szállítószalag-rendszereket, emelőket, felvonókat, autóipart vagy mezőgazdasági gépeket lehet tesztelni.
A szíjfeszesség mérése mindig szükséges a gépek és rendszerek optimális karbantartásához. A PCE Instruments ékszíjfeszességét mérő készüléke használható mind a vezérműszíjak, mind az ékszíjak szíjfeszességének meghatározására. A szíj feszessége fontos paraméter a szíjhajtás telepítésében, beállításában, karbantartásában és javításában. Ezért a szíj feszességét a teljes működési idő alatt rendszeresen ellenőrizni kell a kompakt szíjfeszesség mérőkészülékkel, és szükség esetén módosítani kell. Csak az előfeszítő mérőeszköz használatával garantálható a gép összes alkatrészének maximális élettartama. A túl magas és túl alacsony szíjfeszesség egyaránt károkat okozhat. A rendszeres ellenőrzések jelentősen csökkenthetik a csapágykárosodás vagy hibás szíj miatti nem tervezett leállások okozta nyomon követési költségeket. A szíjfeszességmérő készülék alkalmazása ezért alkalmas a motortechnika, az ipari gyártás, a léptetőmotorok, a szerszám- és gépgyártás területén, illetve a karbantartási és javítási területeken. A készülékek, gépek és rendszerek hosszú élettartamának és nagy teljesítményének biztosítása érdekében fontos a hajtószíjak szíjfeszességének rendszeres mérése.

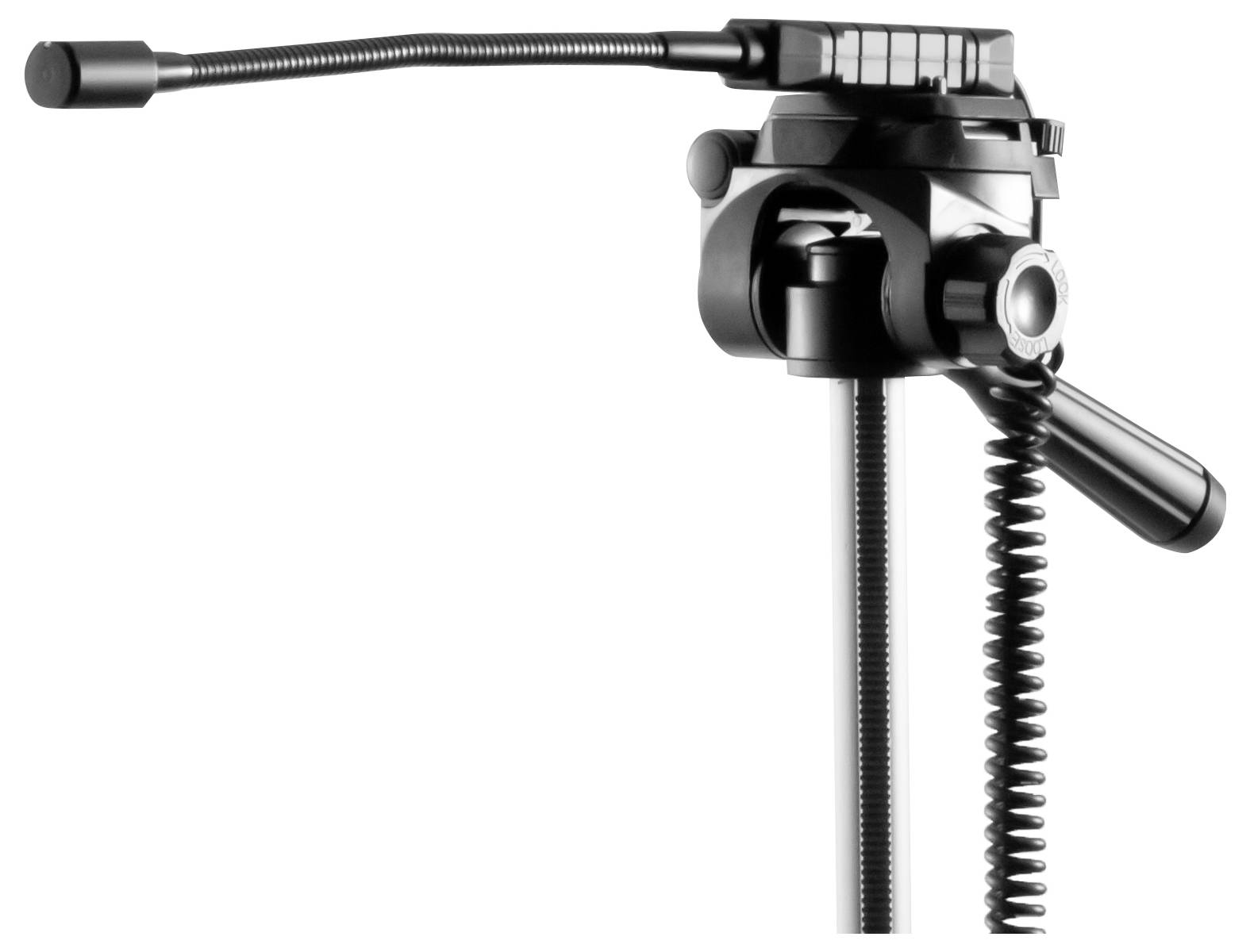

A fesztávmérő készüléken kívül a PCE Instruments a PCE-BTM 2000 SHL hattyúnyak érzékelőt kínálja. A beépített rendszerek nehezen hozzáférhető mérési pontjainak elérése érdekében az érzékelő hosszú hattyúnyak és spirálkábellel rendelkezik.

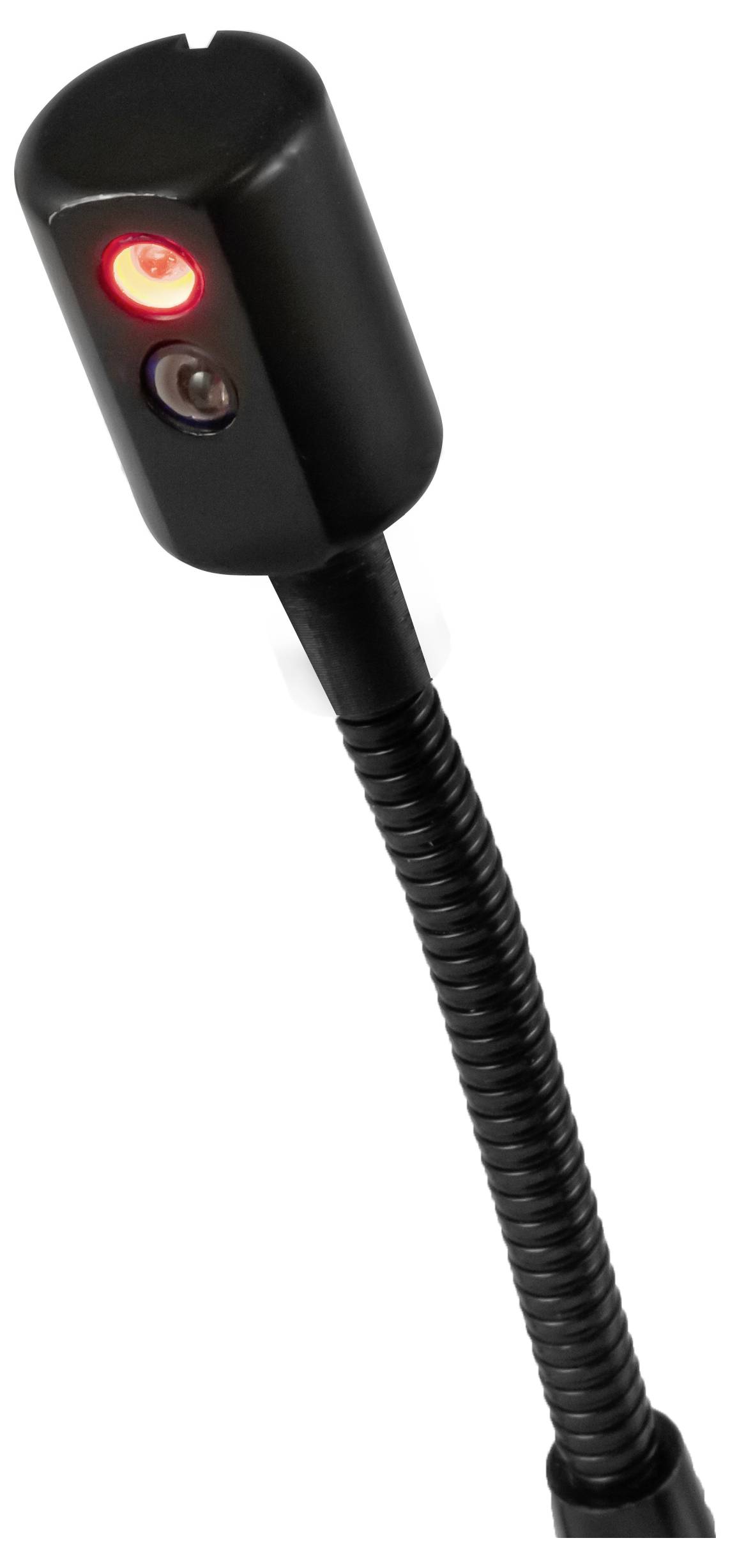

A rövid hattyúnyakú PCE-BTM 2000 SHS csereérzékelő könnyen felcsavarozható a PCE-BTM 2000 mérőeszközre. A rugalmas érzékelőnyaknak köszönhetően a nehezen hozzáférhető mérési pontok is elérhetők.


MI AZ SZÍJ ELŐFESZÜLT ERŐ / ELŐFESZESÍTÉS?
Mivel egy szíjhajtásra több erő hat, az alábbiakban a szíjhajtásokra ható legfontosabb erőket nevezzük meg, hogy megértsük az előfeszítő erő jelentését. A szíj egy hajtótárcsát köt össze egy hajtott szíjtárcsával. A hajtótárcsát egy motor hajtja, amely nyomatékot generál és továbbítja azt a hajtótárcsára. A szíj ezt a nyomatékot kerületi erő formájában továbbítja a hajtott szíjtárcsához. A következő erők fontosak.

A kerületi erő: A kerületi erő megfelel annak az effektív erőnek, amelyet az övnek át kell adnia. A kerületi erő a motor teljesítményétől és így a nyomatéktól, valamint a motor fordulatszámától és a szíjtárcsa átmérőjétől függ. Az erőegyensúly fenntartása érdekében a kerületi erő különböző erők kialakulását idézi elő az öv szálaiban. A teherpászma és a laza pászma közötti erők különbsége megfelel a hajtószíjra átvitt kerületi erőnek.

A súrlódási erő: A hajtótárcsára ható súrlódási erő biztosítja, hogy a motor nyomatéka a szíjon keresztül a hajtott tárcsára kerüljön. A kimenő tárcsán használható nyomaték jön létre, amely megfelel a kerületi erő és a kimenő tárcsa átmérőjének felének szorzatának.

A centrifugális erő. A centrifugális erő a sebesség növekedésével növekszik, és az öv megnyúlását okozza, és ezáltal elveszíti a tapadást. Ebben az esetben a centrifugális erő a tapadóerővel szemben hat.

Az előfeszítő erő: Az előfeszítés dinamikus körülmények között eltérő a terhelési szálban és a laza szálban. Statikus állapotban az előterhelés mindkét szálban azonos. Az előfeszítést statikus állapotban előfeszítésmérő eszközzel úgy kell beállítani, hogy dinamikus körülmények között kellő tapadás legyen a szíjtárcsákhoz, biztosítva az erőátvitelt a szíjról a szíjtárcsára, ugyanakkor figyelembe kell venni a centrifugális erőket, amelyek működési állapotban hat az övre. Az előfeszítést azonban nem szabad túl magasra állítani, különben terhelés hatására a szíj és/vagy a csapágy sérülése keletkezhet. A megfelelő előfeszítést minden szíjhoz és a megfelelő alkalmazáshoz külön kell kiválasztani. A szíjgyártók általában erők vagy frekvenciák formájában határozzák meg a megfelelő előfeszítést. Egy előfeszítő mérőkészülék segítségével a szükséges előfeszítés pontosan meghatározható a beszerelés után és a szíjhajtás üzembe helyezése előtt.

Ez a szöveg gépi fordítással készült.
