Name: PCE Instruments PCE-DPD-F2 Digitális kijelző
Brand: PCE Instruments
SKU: 2452776
Availability: BackOrder

Digitális panelmérő '264.199' értéket jelenít meg piros LED számjegyekben, 'kg' mértékegység felirattal és kék vezérlőgombokkal fekete házban.

Fekete elektronikus vezérlőmodul, amely előlapján címkézett csatlakozóportokat tartalmaz, beleértve egy zöld többpólusú aljzatot és egy narancs aljzatot.

Fekete elektronikus vezérlőmodul kék oldalsó retesszel és zöld és narancssárga csatlakozó csatornákkal az előlapon.

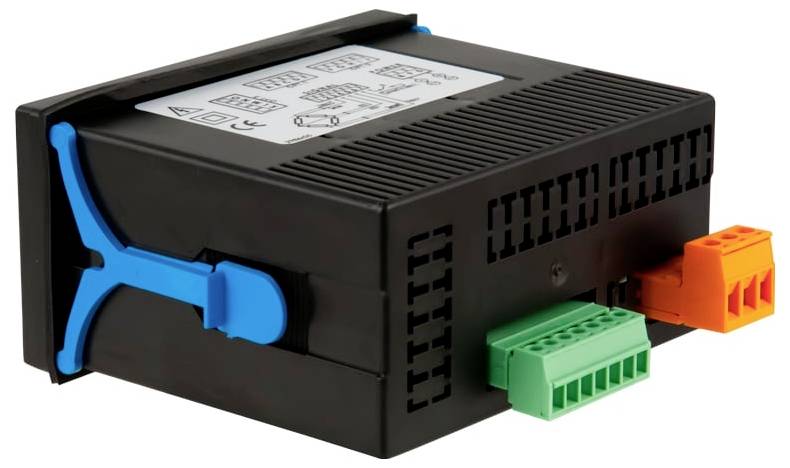

Fekete elektronikus vezérlőmodul kék oldalsó retesszel és zöld és narancssárga csatlakozó dugóval, fehér háttéren bemutatva.

Elektronikus modul címkézett diagramja a terminál hozzárendeléseket mutatja az OPT.1, OPT.2, OPT.3, SIGNAL és POWER csatlakozások számára.

1/5

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 9. [H.]

2 db

Szám

Összesen (153 990 Ft / Darab)

153 990 Ft

ÁFÁ-val

Már csak 2 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

jel bemeneti tartomány
Pontosság 25°C-on
Érzékenység mV/V-ban 5V-on
Érzékenység mV/V-ban 10 V-on
0 ... 100 mV/ DC
a leolvasás ± 0,05%-a mb
20mV/V
10mV/V
0 ... 30mVdc
a leolvasás ± 0,05%-a mb
6mV/V
3mV/V
0 ... 20 mVdc
a leolvasás ± 0,05%-a mb
4mV/V
2mV/V
0 ... 15 mV DC
a leolvasás ± 0,05%-a mb
3mV/V
1,5 mV/V
0 ... 10 mV DC
a leolvasás ± 0,05%-a mb
2mV/V
1mV/V
0 ... 5 mV/DC
a leolvasás ± 0,05%-a mb
1mV/V
0,5 mV/V
Maximális bemeneti feszültség 30 V minden mérési tartományban
Tápfeszültségmérő cellák 5 V vagy 10 V
Maximális áramerősség 140mA
Mérőcellák maximális száma (350 ohmos mérőcellákkal egyébként max. 140 mA)
5V tápellátás: 1... 8 mérőcella
10 V tápellátás: 1 ... 4 mérőcella
Kijelző 6 számjegyű 7 szegmenses LED kijelző
Mértékegységek (felhasználó által beilleszthető) g, kg, t, db, mg, lb, N, kN
Piros szín
Számjegy magasság: 14 mm
Megjelenítési tartomány -199999 ... 999999
Tizedespont Minden megjelenített számjegy után állítható
Alul- és túllépés jelzőfény A visszajelző villogása
Mérési sebesség (állítható) / válaszidő 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms
Frissítési gyakoriság kijelző 16 Hz
Elektromos csatlakozók
csavaros csatlakozások
1 ... 2,5 mm²
Tápegység 11... 60V DC / 24/48V AC
Teljesítményfelvétel max. 1 W kimeneti kártyák nélkül
Maximum 4W kimeneti kártyákkal
Elülső védelmi fokozat: IP65
Szerelőpanel kivágás
Panelkivágás mérete 92 x 44 mm
Méretek 96 x 48 x 91 mm
Súly kb. 150 g
Üzemi hőmérséklet 0... 50 °C
Tárolási hőmérséklet: -20 ... 70 °C
Felmelegedési idő kb. 15 perc

Termék típus: Digitális kijelző

Mérési tartomány (min.): 0 V

Gyártói szám: PCE-DPD-F2

Mérési tartomány (max.): 30 V

Kijelző technológia: LED

Kijelző (digitek): 999999

Méret: (H x Sz x Ma) 91 x 96 x 48 mm

Súly: 150 g

Kijelző megvilágítás: piros

Beépítési mélység: 91 mm

Gyártói szín: Piros

Szélesség: 96 mm

Magasság: 48 mm

Hossz: 91 mm

Csatlakozók: Csavaros szorító

Számjegymagasság: 14 mm

: Gyári standard (tanúsítvány nélkül)

Dokumentumok és letöltések

Adatlap

Adatlap 2452776 PCE Instruments PCE-DPD-F2 Digitális kijelző

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2452776 PCE Instruments PCE-DPD-F2 Digitális kijelző

Leírás

Erőkijelző PCE-DPD-F2 nyúlásmérőkhöz mV / V / moduláris kimeneti kártyák / 6 számjegyű LED kijelző / 230 V vagy 24 V tápellátás A beépített kijelző az erőérzékelők által meghatározott erő és súly megjelenítésére szolgál és terhelésmérő cellák nyúlásmérőkkel . A mérőcella kimeneti jelének nincs jelentősége, mivel a nyúlásmérő kijelző lehetővé teszi a helyes tömeg mV / V-ban történő megjelenítését a beállított érzékenység alapján. A DMS kijelző 6 számjegyű LED kijelzőn mutatja a mért értékeket. Elméletileg a mérési tartomány -199999 ... 999999 hazugság. A kívánt és beállított méretezéstől függően a telepítési kijelzőre a megfelelő egységmatrica ragasztható. A nyúlásmérő kijelző közvetlenül feszültséggel látja el a csatlakoztatott mérőcellát nyúlásmérőkkel. A tápfeszültség 5 V és 10 V között választható. A választott feszültségtől függően legfeljebb 8 vagy 4 mérőcella vagy mérőcella csatlakoztatható a DMS digitális kijelzőhöz. Ennek a digitális mV / V kijelzőnek a különlegessége a moduláris kimeneti koncepció. Itt az alkalmazástól függően különböző, cserélhető kimeneti kártyák állnak rendelkezésre.
