PCE Instruments PCE-PVS 30-DPD-U Gyorsulásmérő 0,1 %
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (247 236 Ft / Darab)
247 236 Ft
ÁFA nélkül
Főbb jellemzők
SZAKMAI. KALIBRÁLVA. FELSZERELÉS. ABM-PVS 30-DPD-U műszer
- PCE-PVS 30 gyorsulásmérő
- vízszintes vagy függőleges szerelés
- Folyamatjel kimenet
- MIL-C-5015 csatlakozó
- M6 folyamatcsatlakozás
- különböző mérési tartományok
- robusztus konstrukció
- PCE-DPD-U beépített kijelző
- Előlapi IP 65 védettség
- Különböző egységek lehetségesek.
- Digitális kijelző ipari folyamatokhoz
- opcionális kimenetek
- 4 számjegyű digitális kijelző
- Sokféle érzékelő csatlakoztatható
Műszaki adatok
- PCE-PVS 30 gyorsulásmérő
- Mérési tartomány ± 12,7 mm/s
- Frekvenciatartomány 3 ... 1500 Hz
- 2. kimenet, 4. vezető ... 20 mA
- érzékenység 5%
- Ütéshatár ± 1000 g
- Tápegység 12 ... 24 V DC áramhurokban
- Szigetelés a talajjal szemben 108 ohm
- Kimeneti impedancia 100 ohm
- Kialakítás: Oldalsó lámpák, Csatlakozás
- Elektromos csatlakozók
- A jelű tű: +4 ... 20 mA
- B tű: - 4 ... 20 mA
- Csatlakozás típusa 2 tűs MIL-C-5015
- Üzemi hőmérséklet -40 ... 85 °C
- Méretek 23 x 23 x 25 mm
- M6-os menetes rögzítőelem
- PCE-PVS 30 gyorsulásmérő
- Bemenet
- 2 és 3 vezetékes PT100, PT500, PT1000, Ni100, Ni200, Ni1000
- K, J, E, N, L, R, S, B, T, C típusú hőelemek
- Potenciométer: 500 ... 20 kOhm
- Ellenállás: 5k ... 50 kOhm
- Folyamatjelek: 4 ... 20 mA, 0 ... 10 V
- Frekvencia: 0 ... 100 Hz
- Egyenfeszültség: 60mV, 200mV 2V, 20V, 200V, 600V
- Egyenáram: 20 mA, 5 A
- Váltakozó feszültség: 2V, 20V, 200V, 600V
- Váltakozó áram: 20 mA, 5 A
- Mérési sebesség 3/másodperc
- 16 bites felbontás
- Pontosság 0,1 %
- Belső impedancia
- Feszültségmérés: 1 MΩ
- Árammérés: 12 Ω
- 21 pontos skála
- Kijelző: 4 számjegyű, 7 szegmenses LED kijelző, háromszínű
- Kijelzési tartomány -1999 ... 9999
- Kimenetek: Relé, analóg, soros, opcionális kimeneti kártyákkal
- Környezeti hőmérséklet
- Üzemi hőmérséklet: 0 °C ... ... 55 °C
- Tárolás: -20 °C ... +70°C
- Digitális kijelző méretei: 96 mm x 48 mm x 91 mm
- 92 mm x 45 mm-es panelkivágás (DIN szabvány szerint)
- Tápfeszültség 18 ... 265 V AC/DC
- Védettségi szint: IP 65
- Súly 200 gramm
- Szerelés: Rögzítőkapcsok szorítócsavarokkal, elektromos csatlakozás sorkapocslécen keresztül
- Digitális kijelzőház: Robusztus műanyag ház
- Alap-pontosság
0,1 %
- Termék típus
Gyorsulásmérő
- Mérő funkció
Gyorsulás
Frekvencia
Feszültség DC
Feszültség AC
Áramerőség
Áramerősség DC
Áramerősség AC
Ellenállás
feszültség
- Kijelző
LED-es
- Üzemi feszültség
265 V/AC
- Méret
(H x Sz x Ma) 48 x 91 x 91 mm
- Súly
1200 g
- Szélesség
91 mm
- Magasság
91 mm
- Hossz
48 mm
- Gyártói szám
PCE-PVS 30-DPD-U
Dokumentumok és letöltések
Adatlap
Adatlap 3594487 PCE Instruments PCE-PVS 30-DPD-U Gyorsulásmérő 0,1 %
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3594487 PCE Instruments PCE-PVS 30-DPD-U Gyorsulásmérő 0,1 %
Leírás

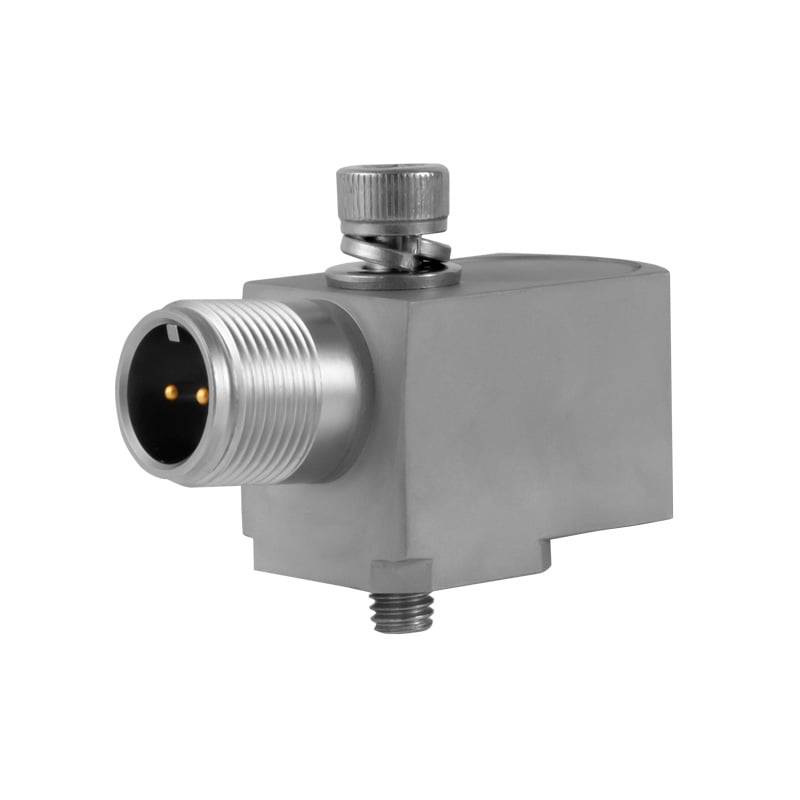

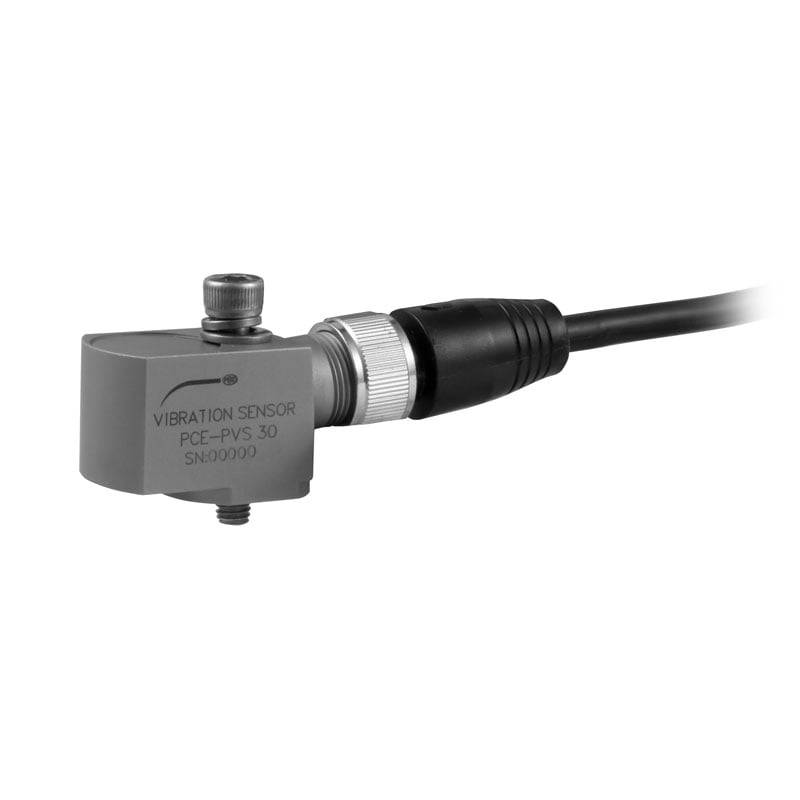

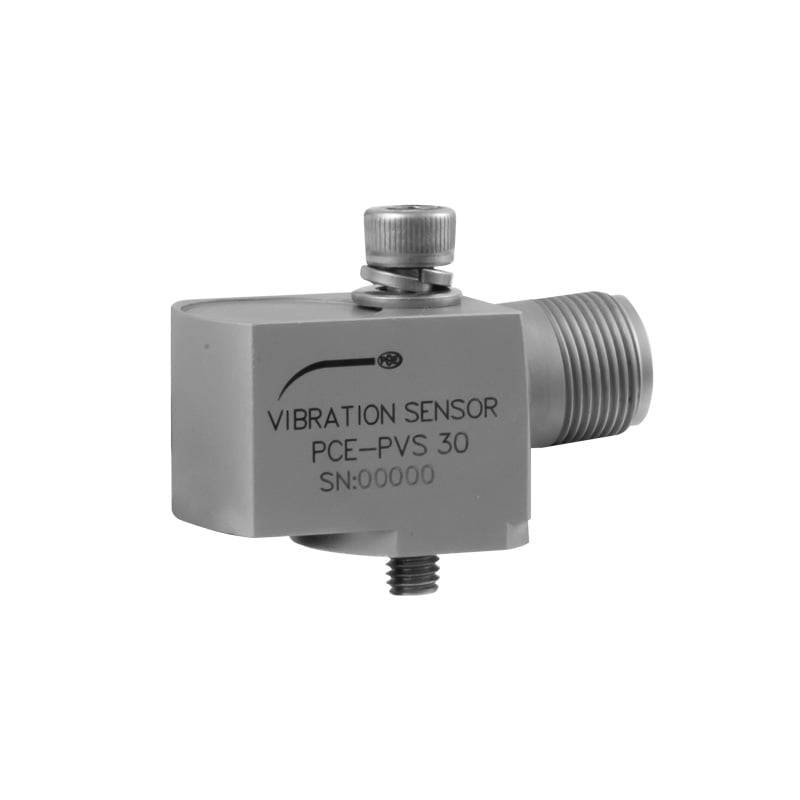

Gyorsulásmérő a rezgési sebesség monitorozásához / 4 ... 20 mA-es kimenet
MIL-C-5015 csatlakozó / 3 ... 1500 Hz sávszélesség
A gyorsulásmérőt a rezgési sebesség folyamatos monitorozására tervezték. A gyorsulásmérő különféle kivitelben kapható. A gyorsulásmérő típusától függően különbséget tesznek a kialakítás és a mérési tartomány között. A gyorsulásmérő a rezgési sebességet ± 12,7 mm/s vagy ± 25,4 mm/s tartományban méri 3 Hz és 1500 kHz közötti frekvenciatartományban.
A mért rezgési sebességet 4 ... Kimenet: 20 mA folyamatáram. A rezgésérzékelő egy áramhurokban csatlakozik egy vezérlőhöz vagy folyamatkijelzőhöz egy MIL-C-5015 csatlakozón keresztül. A csatlakozóaljzat a kialakítástól függően függőlegesen vagy vízszintesen van felszerelve a gyorsulásmérőre. A gyorsulásmérő 12 V feszültséggel működtethető... 24 V/DC

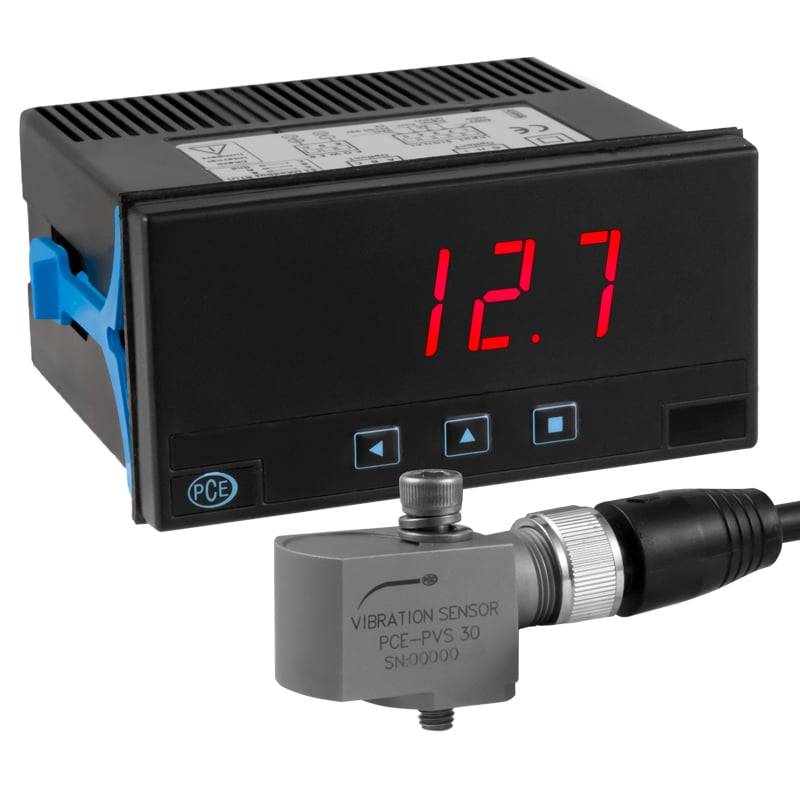

PCE-DPD-U beépített kijelző
Univerzális kijelző különféle jelekhez / 4 számjegyű / opcionális kimeneti kártyák / moduláris kialakítás / IP65 előlap
A beépített mérőműszer AC és DC voltmérőként (akár 600 Vac / DC-ig), AC és DC ampermérőként (akár 5 AAC / DC-ig) konfigurálható. Továbbá a beépített mérőműszer kijelzi a folyamatjelek (mA, VDC), hőelemek, rezisztív hőmérséklet-érzékelők (Pt, Ni, PTC és NTC), ellenállások, potenciométerek és frekvencia mért értékeit. A beépített mérőműszer az előlapi gombokkal konfigurálható. A beépített mérőműszer egy 96 x 48 mm-es (1/8 DIN) szabványméretű vezérlőpanel-kivágásba van beszerelve. A mért érték 4 számjeggyel skálázható (9999 / -1999).
A beépített mérőműszer emellett gyors hozzáférési funkcióval rendelkezik a riasztási alapértékekhez, külső vezérléssel az előre meghatározott funkciók aktiválásához, Eco móddal az alacsony fogyasztás érdekében, választható kettős skálázással és 5 konfigurálható fényerőszinttel. Egyetlen univerzális tápegység 18 ... A 265 V AC/DC feszültségnek köszönhetően a beépített mérőműszer könnyen használható folyamatmérő eszköz. A beépített mérőműszer felhasználója számára opcionális kimeneti és vezérlési modulok (relék, analóg kimenet, Modbus RTU) állnak rendelkezésre.
Ez a szöveg gépi fordítással készült.
MIL-C-5015 csatlakozó / 3 ... 1500 Hz sávszélesség
A gyorsulásmérőt a rezgési sebesség folyamatos monitorozására tervezték. A gyorsulásmérő különféle kivitelben kapható. A gyorsulásmérő típusától függően különbséget tesznek a kialakítás és a mérési tartomány között. A gyorsulásmérő a rezgési sebességet ± 12,7 mm/s vagy ± 25,4 mm/s tartományban méri 3 Hz és 1500 kHz közötti frekvenciatartományban.
A mért rezgési sebességet 4 ... Kimenet: 20 mA folyamatáram. A rezgésérzékelő egy áramhurokban csatlakozik egy vezérlőhöz vagy folyamatkijelzőhöz egy MIL-C-5015 csatlakozón keresztül. A csatlakozóaljzat a kialakítástól függően függőlegesen vagy vízszintesen van felszerelve a gyorsulásmérőre. A gyorsulásmérő 12 V feszültséggel működtethető... 24 V/DC
PCE-DPD-U beépített kijelző
Univerzális kijelző különféle jelekhez / 4 számjegyű / opcionális kimeneti kártyák / moduláris kialakítás / IP65 előlap
A beépített mérőműszer AC és DC voltmérőként (akár 600 Vac / DC-ig), AC és DC ampermérőként (akár 5 AAC / DC-ig) konfigurálható. Továbbá a beépített mérőműszer kijelzi a folyamatjelek (mA, VDC), hőelemek, rezisztív hőmérséklet-érzékelők (Pt, Ni, PTC és NTC), ellenállások, potenciométerek és frekvencia mért értékeit. A beépített mérőműszer az előlapi gombokkal konfigurálható. A beépített mérőműszer egy 96 x 48 mm-es (1/8 DIN) szabványméretű vezérlőpanel-kivágásba van beszerelve. A mért érték 4 számjeggyel skálázható (9999 / -1999).
A beépített mérőműszer emellett gyors hozzáférési funkcióval rendelkezik a riasztási alapértékekhez, külső vezérléssel az előre meghatározott funkciók aktiválásához, Eco móddal az alacsony fogyasztás érdekében, választható kettős skálázással és 5 konfigurálható fényerőszinttel. Egyetlen univerzális tápegység 18 ... A 265 V AC/DC feszültségnek köszönhetően a beépített mérőműszer könnyen használható folyamatmérő eszköz. A beépített mérőműszer felhasználója számára opcionális kimeneti és vezérlési modulok (relék, analóg kimenet, Modbus RTU) állnak rendelkezésre.
Ez a szöveg gépi fordítással készült.
Kivitel
- vízszintes vagy függőleges szerelés
- IP65 süllyesztett jelzőfény

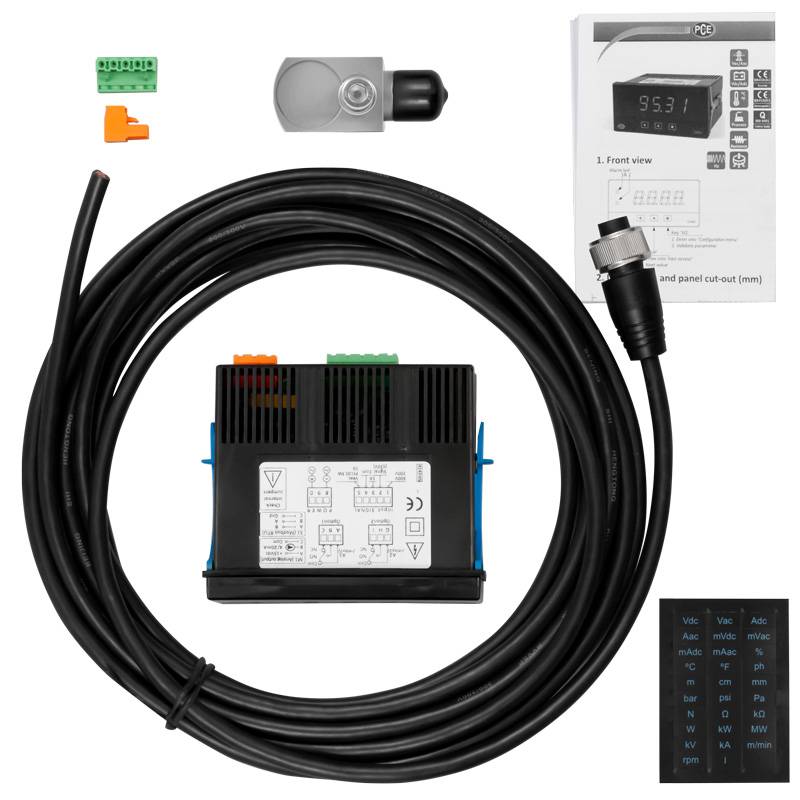

Szállítás tartalma
- 1 x PCE-PVS 30-DPD-U gyorsulásmérő, telepítésjelzővel együtt

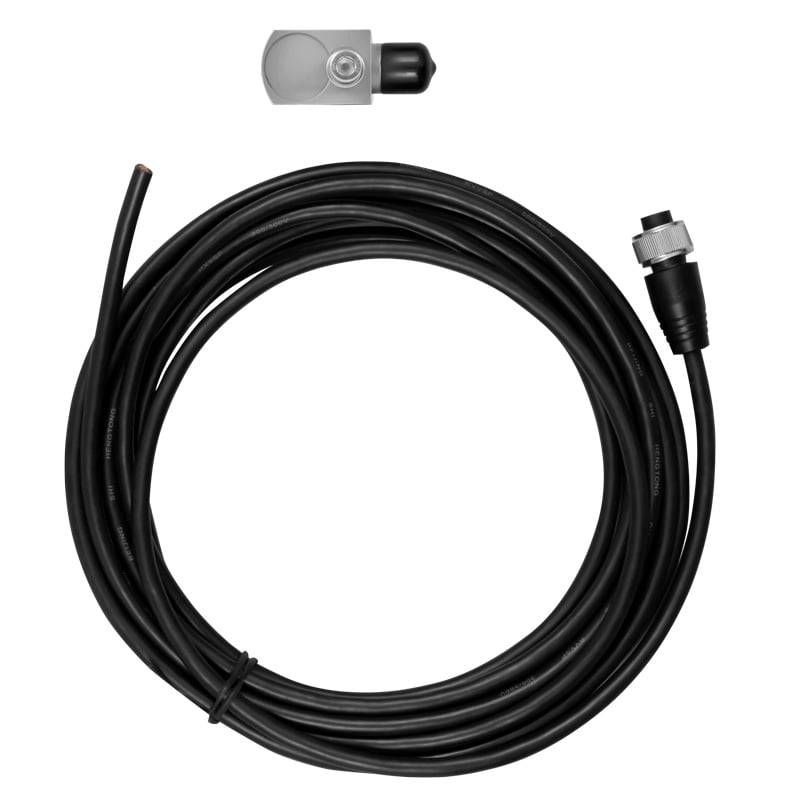

- 1 x MIL-C 5015 csatlakozó 5 m-es kábelen
- Használati útmutató
