PCE Instruments PCE-VT 3900S-ICA Rezgésszedő ±2 %
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (838 990 Ft / Darab)
838 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
SZAKMAI. KALIBRÁLVA. FELSZERELÉS. ABM-VT 3900S-ICA műszer
- mobil rezgésméréshez
- Mérési tartomány akár 399,9 m/s²
- FFT-elemzés
- Útvonalmérés
- manuális mérési adattárolás
- automatikus ISO 10816-3 értékelés
- belső memória
- 2,48 hüvelykes LCD kijelző
- újratölthető akkumulátor
- Micro-USB interfész
- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- Gyorsulás
- Mérési tartomány 0 ... 399,9 láb/s²
- Felbontás 0,1 láb/s²
- Pontosság ± 2%
- Frekvenciatartomány 10 Hz ... 10 kHz, 1 kHz ... 10 kHz
- Mechanikus forgási sebesség
- Mérési tartomány 600 ... 50000 fordulat/perc
- Felbontás 1 ford/perc
- Pontosság a leolvasott érték ±2%-a.
- optikai forgási sebesség
- Mérési tartomány 600 ... 50000 fordulat/perc
- sebesség
- Mérési tartomány 0 ... 399,9 km/h
- Felbontás: 0,1 mm/mp
- Pontosság ± 2%
- Frekvenciatartomány 10 Hz ... 1 kHz
- Expozíciós útvonal
- Mérési tartomány 0 ... 3,9 inch
- Felbontás 1 inch
- Pontosság ± 2%
- Frekvenciatartomány 10 Hz ... 200 Hz
- Sensor
- PCE-VT 3xxxS megnevezés
- Kiegészítő leírás: Rezonanciafrekvencia: 24 kHz, Keresztmetszeti érzékenység: Δ 5%, Töréshatár: 5000 g (csúcs), Ház anyaga: Rozsdamentes acél és műanyag, Rögzítési menet: ¼ - 28 UNF
- Méretek Ø 29 x 81 mm
- Általános műszaki adatok
- Mérési csatornák száma: 1
- Mérési funkciók: RMS, csúcs, csúcs-csúcs, csúcstényező
- FFT gyorsulás: 10 Hz ... 8 kHz, FFT sebesség: 10 Hz ... 1 kHz, Pontosság 160 Hz-en: ±2%, FFT vonalak száma: 2048, Útvonalmérés: 100 útvonal, útvonalanként 100 géppel, 100 mérési pont, útvonalanként 1000 méréssel
- Frekvencia 10 ... 10000 Hz
- Kijelző típusa LCD
- Kijelző mérete 2,8 hüvelyk
- Adathordozó Belső tároló
- Tárolási kapacitás: 2 160 000 érték
- 1 másodperces tárolási intervallum
- Tárolási intervallum legfeljebb 12 perc.
- Micro-USB interfész
- Menü nyelvei: angol (amerikai), német, francia, spanyol, olasz, holland, portugál, török, lengyel, orosz, kínai, japán
- Védelmi osztály (eszköz) IP52
- Akkumulátoros tápellátás: 3,7 V, USB: 5 VDC, 500 mA
- Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső lítium-polimer akkumulátor
- Kapacitás 2500 mAh
- Üzemeltetési feltételek -20 ... 65 °C, 10 ... 95 % rel. páratartalom
- Tárolási körülmények -20 ... 65 °C, 10 ... 95 % rel. páratartalom
- Méretek (H x Sz x M) 165 x 85 x 32 mm
- A rezgésérzékelő további méretei: Ø 29 x 81 mm
- Súly 239 g
- További súlyok: Rezgésérzékelő 119 g
- Alap-pontosság
±2 %
- Termék típus
Rezgésszedő
- Mérő funkció
Gyorsulás
Sebesség
Frekvencia
Rezgés
- Kijelző
LCD
- Üzemi feszültség
Belső: LiPo akkumulátor (3,7 V, 2500 mAh)
Külső: USB 5 VDC, 500 mA V
- Méret
(H x Sz x Ma) 85 x 32 x 165 mm
- Súly
239 g
- Min. objektumnagyság
1 cm
- Szélesség
32 mm
- Magasság
165 mm
- Hossz
85 mm
- Csatlakozók
DIN dugó, 5 pólusú
Mikro USB
Mikro USB dugó
USB-Device
USB
- Gyártói szám
PCE-VT 3900S-ICA
Dokumentumok és letöltések
Adatlap
Adatlap 3812936 PCE Instruments PCE-VT 3900S-ICA Rezgésszedő ±2 %
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812936 PCE Instruments PCE-VT 3900S-ICA Rezgésszedő ±2 %
Leírás
A rezgésmérő készülék ideális mérőeszköz rezgő alkatrészek, gépek és rendszerek gyors és precíz vizsgálatához. Ez a rezgésmérő készülék külső rezgésérzékelő segítségével határozza meg az oszcilláció elmozdulását (mérési tartomány 0,000 ... ). 3,9 mm), a rezgési sebesség (mérési tartomány 0,00 ... 399,9 mm/s) és a rezgésgyorsulás (mérési tartomány 0,0 ... 399,9 m/s²). A rezgésmérő eszköz különféle mérési paramétereket kínál, például effektív értéket, csúcsértéket, csúcstól csúcsig értéket és csúcstényezőt. A rezgésmérő készülék egy olyan üzemmóddal van felszerelve, amely lehetővé teszi a mérés automatikus kiértékelését az ISO 10816-3 szabvány határértékei szerint. A rezgésmérő eszköz elemzi a mért értékeket, és a képernyőn megjeleníti a megfelelő jó/rossz értékelést. A rezgésmérő készülék beépített akkumulátora 2500 mAh kapacitású, és közvetlenül tölthető a beépített micro-USB interfészen keresztül.
A normál mérési mód mellett a rezgésmérő készülék FFT móddal is rendelkezik. FFT módban a mért rezgési sebesség vagy rezgési gyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. Grafikus ábrázolásban a kiszámított FFT vonalak egy átfogó nézetben jelennek meg a teljes frekvenciasávra vonatkozóan, és ezzel párhuzamosan egy nagyított nézetben az egyes vonalak megjelenítéséhez.
Egy további funkció az útvonalmérés. Az útvonalmérés kifejezetten az azonos mérési pontokon végzett ismétlődő mérésekhez készült. Ez lehetővé teszi a különböző mérési pontok rendezett mérését. Ezért a rezgésmérő készüléket széleskörű mérési funkciói miatt gépek karbantartása és javítása során használják.
A rezgésmérő készülék belső memóriája lehetővé teszi a különböző mérési funkciókból származó megjelenített mérési adatok mentését. A beépített micro-USB interfész lehetővé teszi a rezgésmérő eszközön tárolt mérési adatok PC-re átvitelét a mérés után. A rezgésmérő eszköz szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. A mérési adatok további feldolgozásához azok CSV fájlként exportálhatók a szoftveren keresztül. A rezgésmérő eszköz naprakészen tartása érdekében a mérési adatok elemzése mellett a szoftveren keresztül automatikus firmware-frissítés is elvégezhető.
Ez a szöveg gépi fordítással készült.
A normál mérési mód mellett a rezgésmérő készülék FFT móddal is rendelkezik. FFT módban a mért rezgési sebesség vagy rezgési gyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. Grafikus ábrázolásban a kiszámított FFT vonalak egy átfogó nézetben jelennek meg a teljes frekvenciasávra vonatkozóan, és ezzel párhuzamosan egy nagyított nézetben az egyes vonalak megjelenítéséhez.
Egy további funkció az útvonalmérés. Az útvonalmérés kifejezetten az azonos mérési pontokon végzett ismétlődő mérésekhez készült. Ez lehetővé teszi a különböző mérési pontok rendezett mérését. Ezért a rezgésmérő készüléket széleskörű mérési funkciói miatt gépek karbantartása és javítása során használják.
A rezgésmérő készülék belső memóriája lehetővé teszi a különböző mérési funkciókból származó megjelenített mérési adatok mentését. A beépített micro-USB interfész lehetővé teszi a rezgésmérő eszközön tárolt mérési adatok PC-re átvitelét a mérés után. A rezgésmérő eszköz szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. A mérési adatok további feldolgozásához azok CSV fájlként exportálhatók a szoftveren keresztül. A rezgésmérő eszköz naprakészen tartása érdekében a mérési adatok elemzése mellett a szoftveren keresztül automatikus firmware-frissítés is elvégezhető.
Ez a szöveg gépi fordítással készült.
Kivitel
- mobil rezgésméréshez
- Mérési tartomány akár 399,9 m/s²
- FFT-elemzés
- Útvonalmérés
- manuális mérési adattárolás
- automatikus ISO 10816-3 értékelés
- belső memória
- 2,48 hüvelykes LCD kijelző
- újratölthető akkumulátor
- Micro-USB interfész
- beleértve az ISO kalibrációs tanúsítványt
Szállítás tartalma

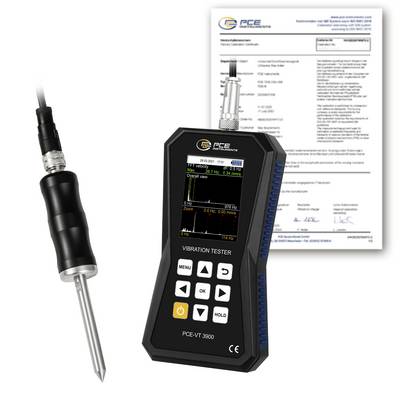

- 1 x PCE-VT 3900S-ICA rezgésmérő készülék
- 1 x Érzékelő fogantyúval
- 1 x spirálkábel
- 1 db mérőcsúcs
- 1 x Micro-USB kábel
- 1 x USB-meghajtó szoftverrel és útmutatóval
- 1 xx Gyors útmutató
- 1 x szerviztáska
- 1 db ISO kalibrációs tanúsítvány
Tudnivalók
PCE Instruments rezgésmérési technológia PCE-VT 3900S-ICA, ISO kalibrációs tanúsítvánnyal professzionális méréshez és kijelzőhöz memóriával és szoftverrel, FFT elemzéssel és még sok mással. - Mérnökeink által kifejlesztve univerzális használatra rezgésmérő eszközként | gyorsulásmérőként | rezgésadat-rögzítőként
