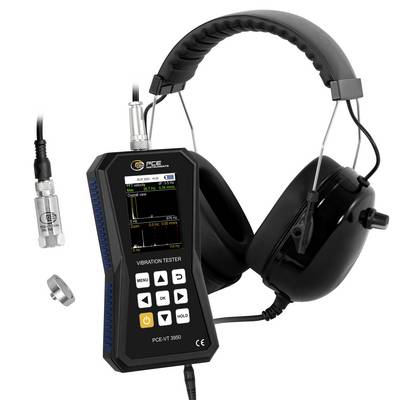

PCE Instruments PCE-VT 3950 Vibrációmérő műszer ±2 %
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (544 087 Ft / Darab)
544 087 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-VT 3950
- Rezgésmérő belső memóriával és FFT elemzéssel
- Útvonalmérés
- Mért érték tároló
- Mérési tartomány akár 399,9 m/s²
- automatikus ISO 10816-3 értékelés
- újratölthető elem
- Szoftver a tárolt adatok kiértékelésére
- Micro USB interfész
- PC interfész:
- beleértve a mérőcsúcsot fogantyúval
- beleértve a fejhallgatót is
Műszaki adatok
- Mérési tartomány gyorsulása 0,0 ... 399,9 m/s²
- Felbontása 0,1 m/s²
- Pontosság 160 Hz-en ±2%
- Frekvencia tartomány 10 Hz... 10kHz, 1kHz... 10 kHz
- Mérési tartomány sebessége 0,00 ... 399,9 mm/s
- Felbontás: 0,1 mm/mp
- Pontosság 160 Hz-en ±2%
- Frekvencia tartomány 10 Hz... 1 kHz
- Méréstartomány
- Sebesség 600…50 000 RPM
- FFT gyorsulás 10 Hz … 8 kHz
- FFT sebesség 10 Hz … 1 kHz
- Pontosság 160 Hz-en ±2%
- FFT-vonalak száma 2048
- Útvonalmérés 100 útvonal, egyenként 100 géppel, egyenként 100 mérési ponttal, egyenként 1000 mért értékkel
- Mérési tartomány útja 0,000 ... 3,9 mm
- Felbontás 1 µm
- Pontosság 160 Hz-en ±2%
- Frekvencia tartomány 10 Hz... 200 Hz
- Mérési paraméterek RMS, csúcs, csúcs-csúcs, csúcstényező (csúcstényező)
- Kézi tárolás 99 mappa, egyenként 50 méréssel
- Adatgyűjtő Különféle start/stop triggerek, mérési intervallum 1 s ... 12 óra között, 50 memóriahely, egyenként 43200 mért értékkel
- Kapcsolható mértékegységek metrikus/birodalmi
- Kijelző 2,8" LC kijelző
- Menünyelvek: angol, német, francia, spanyol, olasz, holland, portugál, török, lengyel, orosz, kínai, japán
- Tápellátás Belső: LiPo akkumulátor (3,7 V, 2500 mAh), Külső: USB 5 VDC, 500 mA
- Fejhallgató csatlakozó 3,5 mm-es jack
- Működési idő kb. 15 … 20 óra (a kijelző fényességétől függően)
- Üzemeltetési és tárolási feltételek Hőmérséklet: -20... +65 °C, páratartalom: 10% r. F. … 95% r. F., nem lecsapódó
- Védelmi típus: IP52
- Méretek 165 x 85 x 32 mm
- Súly 239 g
- Műszaki adatok gyorsulásérzékelő
- Rezonancia frekvencia 24 kHz
- Keresztérzékenység ≤ 5%
- Megsemmisítési határ 5000 g (csúcs)
- Üzemi és tárolási hőmérséklet -55 °C … +150 °C
- Ház anyaga rozsdamentes acél
- Rögzítési menet ¼ - 28"
- Méretek Ø 29 x 81 mm
- Súly (kábel nélkül) 119 g
- Alap-pontosság
±2 %
- Termék típus
Vibrációmérő műszer
- Mérő funkció
Gyorsulás
Sebesség
Frekvencia
Rezgés
- Kijelző
LCD
- Méret
(H x Sz x Ma) 85 x 32 x 165 mm
- Súly
239 g
- Min. objektumnagyság
10
- Szélesség
32 mm
- Magasság
165 mm
- Hossz
85 mm
- Gyártói szám
PCE-VT 3950
Dokumentumok és letöltések
Adatlap
Adatlap 3192988 PCE Instruments PCE-VT 3950 Vibrációmérő műszer ±2 %
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3192988 PCE Instruments PCE-VT 3950 Vibrációmérő műszer ±2 %
Leírás
A rezgésmérő készülék ideális mérőeszköz a rezgő alkatrészek, gépek és rendszerek gyors és pontos ellenőrzéséhez. Ez a rezgésmérő készülék a külső rezgésérzékelőn keresztül határozza meg a rezgés útját (mérési tartomány 0,000... 3,9 mm), a rezgési sebesség (mérési tartomány 0,00 ... 399,9 mm/s) és a rezgésgyorsulás (mérési tartomány 0,0 ... 399,9 m/s²). A rezgésmérő készülék különféle mérési paraméterekkel rendelkezik, mint például az RMS, a csúcs, a csúcs-csúcs és a csúcstényező. A rezgésmérő készülék olyan üzemmóddal van felszerelve, amely lehetővé teszi a mérések automatikus kiértékelését az ISO 10816-3 határértékei szerint. A rezgésmérő elemzi a mért értékeket, és a megfelelő jó/rossz értékelést mutatja a kijelzőn. A rezgésmérőbe épített akkumulátor 2500 mAh kapacitású, és a beépített mikro-USB interfészen keresztül közvetlenül újratölthető.
A rezgésmérő a normál mérési mód mellett FFT üzemmóddal is rendelkezik. FFT módban a mért rezgési sebesség vagy rezgésgyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. A kiszámított FFT-vonalak grafikus ábrázolásban jelennek meg a teljes frekvenciasáv átfogó nézetében, és ezzel párhuzamosan zoom nézetben az egyes vonalak megjelenítéséhez.
További funkció az útvonalmérés. Az útvonalmérés kifejezetten azonos mérési pontokon végzett ismétlődő mérésekre szolgál. Ez lehetővé teszi a különböző mérési pontok rendezett mérését. Ezért a rezgésmérő készüléket széleskörű mérőfunkciói miatt a gépek karbantartási és javítási munkáiban használják.
A rezgésmérő készülék belső memóriája felhasználható a megjelenített mérési adatok mentésére a különböző mérési funkciókhoz. Egy mérés után a rezgésmérőn tárolt mérési adatok a beépített mikro-USB interfészen keresztül PC-re vihetők át. A rezgésmérő készülék szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. A mérési adatok további feldolgozásához a szoftver segítségével CSV fájlként exportálhatók. Annak érdekében, hogy a rezgésmérő készülék mindig naprakész legyen, a szoftveren keresztül a mérési adatok elemzése mellett automatikus firmware frissítés is végrehajtható.
Ez a szöveg gépi fordítással készült.
A rezgésmérő a normál mérési mód mellett FFT üzemmóddal is rendelkezik. FFT módban a mért rezgési sebesség vagy rezgésgyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. A kiszámított FFT-vonalak grafikus ábrázolásban jelennek meg a teljes frekvenciasáv átfogó nézetében, és ezzel párhuzamosan zoom nézetben az egyes vonalak megjelenítéséhez.
További funkció az útvonalmérés. Az útvonalmérés kifejezetten azonos mérési pontokon végzett ismétlődő mérésekre szolgál. Ez lehetővé teszi a különböző mérési pontok rendezett mérését. Ezért a rezgésmérő készüléket széleskörű mérőfunkciói miatt a gépek karbantartási és javítási munkáiban használják.
A rezgésmérő készülék belső memóriája felhasználható a megjelenített mérési adatok mentésére a különböző mérési funkciókhoz. Egy mérés után a rezgésmérőn tárolt mérési adatok a beépített mikro-USB interfészen keresztül PC-re vihetők át. A rezgésmérő készülék szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. A mérési adatok további feldolgozásához a szoftver segítségével CSV fájlként exportálhatók. Annak érdekében, hogy a rezgésmérő készülék mindig naprakész legyen, a szoftveren keresztül a mérési adatok elemzése mellett automatikus firmware frissítés is végrehajtható.
Ez a szöveg gépi fordítással készült.
Kivitel
- mobil rezgésméréshez
- Mérési tartomány akár 399,9 m/s²
- FFT elemzés
- Útvonalmérés
- kézi mérési érték tárolás
- automatikus ISO 10816-3 értékelés
- Belső memória
- 2,48" LCD kijelző
- újratölthető elem
- Micro USB interfész
- Fejhallgatóval
Szállítás tartalma
- 1 db PCE-VT 3950 rezgésmérő
- 1 db érzékelő
- 1 x spirál kábel
- 1 x mágneses adapter
- 1 x Micro USB kábel
- 1 x USB pendrive szoftverrel és útmutatóval
- 1 db rövid használati útmutató
- 1 x szerviztáska
- 1x fejhallgató
