PCE Instruments PCE-VT 3950S-ICA Nagyteljesítményű rezgésmérő műszer ±2 %
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (756 685 Ft / Darab)
756 685 Ft
ÁFA nélkül
Főbb jellemzők
SZAKMAI. KALIBRÁLVA. FELSZERELÉS. ABM-VT 3950S-ICA műszer
- mobil rezgésméréshez
- Mérési tartomány akár 399,9 m/s²
- FFT-elemzés
- Útvonalmérés
- manuális mérési adattárolás
- automatikus ISO 10816-3 értékelés
- belső memória
- 2,48 hüvelykes LCD kijelző
- újratölthető akkumulátor
- Micro-USB interfész
- Fejhallgatóval
- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- Gyorsulás
- Mérési tartomány 0 ... 399,9 láb/s²
- Felbontás 0,1 láb/s²
- Pontosság ± 2%
- Frekvenciatartomány 10 Hz ... 10 kHz, 1 kHz ... 10 kHz
- optikai forgási sebesség
- Mérési tartomány 600 ... 50000 fordulat/perc
- sebesség
- Mérési tartomány 0 ... 399,9 km/h
- Felbontás: 0,1 mm/mp
- Pontosság ± 2%
- Frekvenciatartomány 10 Hz ... 1 kHz
- Expozíciós útvonal
- Mérési tartomány 0 ... 3,9 inch
- Felbontás 1 inch
- Pontosság ± 2%
- Frekvenciatartomány 10 Hz ... 200 Hz
- Sensor
- PCE-VT 3xxxS megnevezés
- Kiegészítő leírás: Rezonanciafrekvencia: 24 kHz, Keresztmetszeti érzékenység: Δ 5%, Töréshatár: 5000 g (csúcs), Ház anyaga: Rozsdamentes acél, Rögzítési menet: ¼ - 28 UNF
- Méretek Ø 29 x 81 mm
- Általános műszaki adatok
- Mérési csatornák száma: 1
- Mérési funkciók: RMS, csúcs, csúcs-csúcs, csúcstényező
- FFT gyorsulás: 10 Hz ... 8 kHz, FFT sebesség: 10 Hz ... 1 kHz, Pontosság 160 Hz-en: ±2%, FFT vonalak száma: 2048, Útvonalmérés: 100 útvonal, útvonalanként 100 géppel, 100 mérési pont, útvonalanként 1000 méréssel
- Frekvencia 10 ... 10000 Hz
- Kijelző típusa LCD
- Kijelző mérete 2,8 hüvelyk
- Adathordozó Belső tároló
- Tárolási kapacitás: 2 160 000 érték
- 1 másodperces tárolási intervallum
- Tárolási intervallum legfeljebb 12 perc.
- Csatlakozó: Micro-USB, 3,5 mm-es jack
- Menü nyelvei: angol (amerikai), német, francia, spanyol, olasz, holland, portugál, török, lengyel, orosz, kínai, japán
- Védettségi osztály (eszköz) IP52
- Akkumulátoros tápellátás: 3,7 V, USB: 5 VDC, 500 mA
- Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső lítium-polimer akkumulátor
- Kapacitás 2500 mAh
- Üzemeltetési feltételek -20 ... 65 °C, 10 ... 95 % rel. páratartalom
- Tárolási körülmények -20 ... 65 °C, 10 ... 95 % rel. páratartalom
- Méretek (H x Sz x M) 165 x 85 x 32 mm
- Egyéb méretek: Rezgésérzékelő Ø 29 x 81 mm, fejhallgató-csatlakozó 3,5 mm
- Súly 239 g
- További súlyok: Rezgésérzékelő 119 g
- Alap-pontosság
±2 %
- Termék típus
Nagyteljesítményű rezgésmérő műszer
- Mérő funkció
Gyorsulás
Sebesség
Frekvencia
Rezgés
- Kijelző
LCD
- Üzemi feszültség
Belső: LiPo akkumulátor (3,7 V, 2500 mAh)
Külső: USB 5 VDC, 500 mA V
- Méret
(H x Sz x Ma) 85 x 32 x 165 mm
- Súly
239 g
- Min. objektumnagyság
1 cm
- Szélesség
32 mm
- Magasság
165 mm
- Hossz
85 mm
- Gyártói szám
PCE-VT 3950S-ICA
Dokumentumok és letöltések
Adatlap
Adatlap 3812938 PCE Instruments PCE-VT 3950S-ICA Nagyteljesítményű rezgésmérő műszer ±2 %
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812938 PCE Instruments PCE-VT 3950S-ICA Nagyteljesítményű rezgésmérő műszer ±2 %
Leírás
A rezgésmérő készülék ideális mérőeszköz rezgő alkatrészek, gépek és rendszerek gyors és precíz vizsgálatához. Ez a rezgésmérő készülék külső rezgésérzékelő segítségével határozza meg a rezgés elmozdulását (mérési tartomány 0,000 ... 3,9 mm), a rezgési sebesség (mérési tartomány 0,00 ... 399,9 mm/s) és a rezgésgyorsulás (mérési tartomány 0,0 ... 399,9 m/s²). A rezgésmérő eszköz különféle mérési paramétereket kínál, például effektív értéket, csúcsértéket, csúcstól csúcsig értéket és csúcstényezőt. A rezgésmérő készülék egy olyan üzemmóddal van felszerelve, amely lehetővé teszi a mérés automatikus kiértékelését az ISO 10816-3 szabvány határértékei szerint. A rezgésmérő elemzi a mért értékeket, és a képernyőn megjeleníti a megfelelő sikeres/sikertelen értékelést. A rezgésmérő készülék beépített akkumulátora 2500 mAh kapacitású, és közvetlenül tölthető a beépített micro-USB interfészen keresztül.
A normál mérési mód mellett a rezgésmérő készülék FFT móddal is rendelkezik. FFT módban a mért rezgési sebesség vagy rezgési gyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. Grafikus ábrázolásban a kiszámított FFT vonalak egy átfogó nézetben jelennek meg a teljes frekvenciasávra vonatkozóan, és ezzel párhuzamosan egy nagyított nézetben az egyes vonalak megjelenítéséhez.
Egy további funkció az útvonalmérés. Az útvonalmérés kifejezetten az azonos mérési pontokon végzett ismétlődő mérésekhez készült. Ez lehetővé teszi a különböző mérési pontok rendezett mérését. Ezért a rezgésmérő készüléket kiterjedt mérési funkciói miatt gépek karbantartása és javítása során használják.
A rezgésmérő készülék belső memóriája lehetővé teszi a különböző mérési funkciók megjelenített mérési adatainak mentését. A beépített micro-USB interfész lehetővé teszi a rezgésmérő eszközön tárolt mérési adatok PC-re átvitelét a mérés után. A rezgésmérő eszköz szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. A mérési adatok további feldolgozásához azok CSV fájlként exportálhatók a szoftveren keresztül. A rezgésmérő eszköz naprakészen tartása érdekében a mérési adatok elemzése mellett a szoftveren keresztül automatikus firmware-frissítés is elvégezhető.
Ez a szöveg gépi fordítással készült.
A normál mérési mód mellett a rezgésmérő készülék FFT móddal is rendelkezik. FFT módban a mért rezgési sebesség vagy rezgési gyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. Grafikus ábrázolásban a kiszámított FFT vonalak egy átfogó nézetben jelennek meg a teljes frekvenciasávra vonatkozóan, és ezzel párhuzamosan egy nagyított nézetben az egyes vonalak megjelenítéséhez.
Egy további funkció az útvonalmérés. Az útvonalmérés kifejezetten az azonos mérési pontokon végzett ismétlődő mérésekhez készült. Ez lehetővé teszi a különböző mérési pontok rendezett mérését. Ezért a rezgésmérő készüléket kiterjedt mérési funkciói miatt gépek karbantartása és javítása során használják.
A rezgésmérő készülék belső memóriája lehetővé teszi a különböző mérési funkciók megjelenített mérési adatainak mentését. A beépített micro-USB interfész lehetővé teszi a rezgésmérő eszközön tárolt mérési adatok PC-re átvitelét a mérés után. A rezgésmérő eszköz szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. A mérési adatok további feldolgozásához azok CSV fájlként exportálhatók a szoftveren keresztül. A rezgésmérő eszköz naprakészen tartása érdekében a mérési adatok elemzése mellett a szoftveren keresztül automatikus firmware-frissítés is elvégezhető.
Ez a szöveg gépi fordítással készült.
Kivitel
- mobil rezgésméréshez
- Mérési tartomány akár 399,9 m/s²
- FFT-elemzés
- Útvonalmérés
- manuális mérési adattárolás
- automatikus ISO 10816-3 értékelés
- belső memória
- 2,48 hüvelykes LCD kijelző
- újratölthető akkumulátor
- Micro-USB interfész
- Fejhallgatóval
- beleértve az ISO kalibrációs tanúsítványt

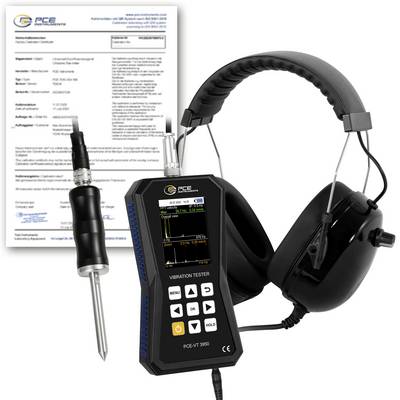

Szállítás tartalma
- 1 x PCE-VT 3950S-ICA rezgésmérő készülék
- 1 x érzékelő spirálkábellel PCE-VT 3xxx SENSOR
- 1 x PCE-VT NP tűszonda
- 1 x Micro-USB kábel
- 1 x USB-meghajtó szoftverrel és útmutatóval
- 1 db rövid használati útmutató
- 1 db koffer
- 1 db fejhallgató
- 1 db ISO kalibrációs tanúsítvány
Tudnivalók
PCE Instruments rezgésmérési technológia PCE-VT 3950S-ICA ISO kalibrációs tanúsítvánnyal professzionális méréshez és kijelzőhöz memóriával és szoftverrel, FFT elemzéssel és még sok mással. - Mérnökeink által kifejlesztve univerzális használatra rezgésmérő eszközként | gyorsulásmérőként | rezgésadat-rögzítőként
