Főbb jellemzők

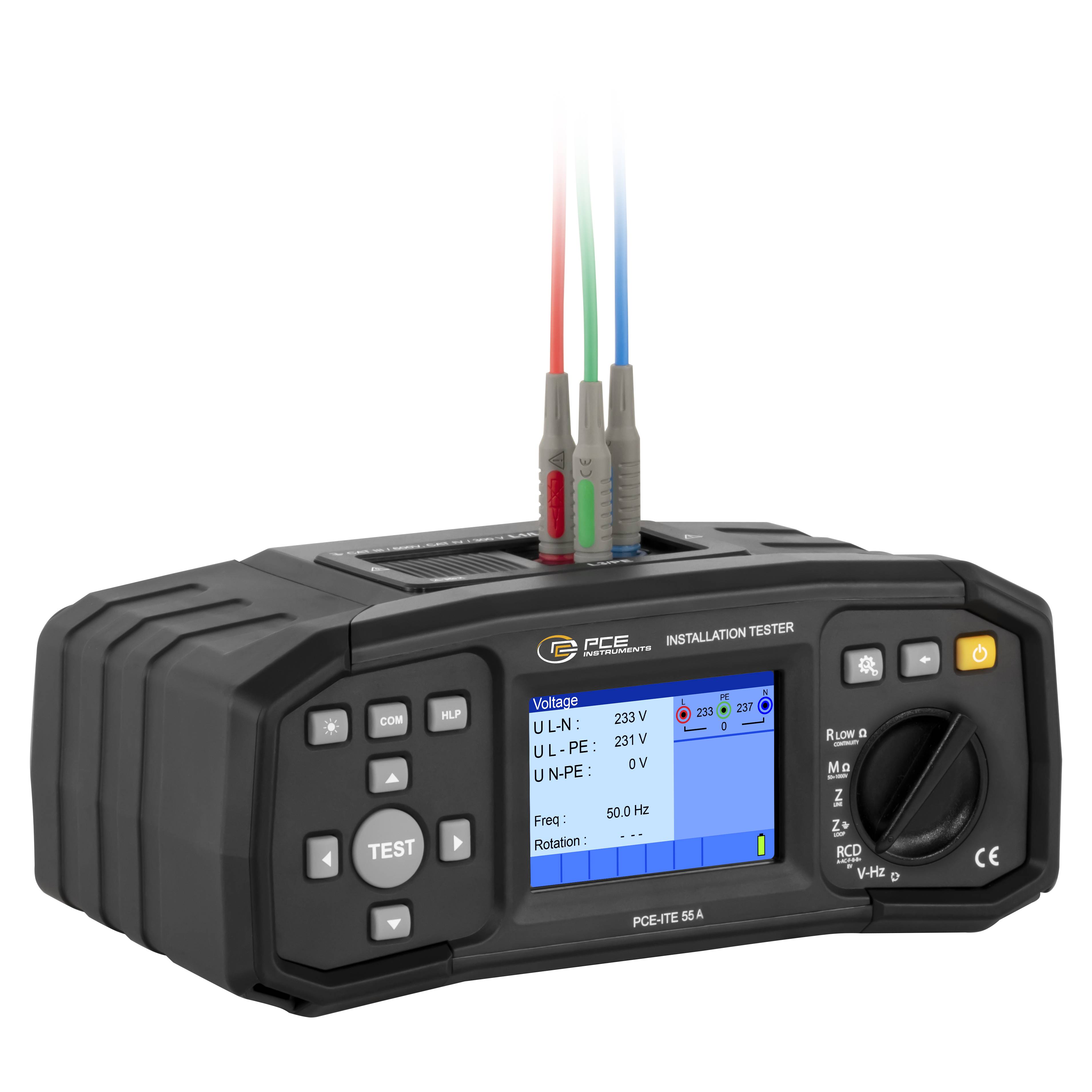

SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-ITE 55A

Többfunkciós mérőeszköz az elektromos biztonság teszteléséhez az EN 61557 és a DIN VDE0100 szerint
Szerelési teszter hordszíjjal
gyors tesztelés helyhez kötött berendezéseken
Szigetelési ellenállás
Hurokellenállás
kapcsolható tesztfeszültségek és hibaáramok
A menü nyelve: német és angol
A és AC típusú RCD
Vonal- és hibahurok impedancia
Folytonosságellenőrzés (szakadásvizsgálat)
Feszültség, forgástér és frekvencia
EV töltőállomások tesztelése opcionális tesztadapterrel

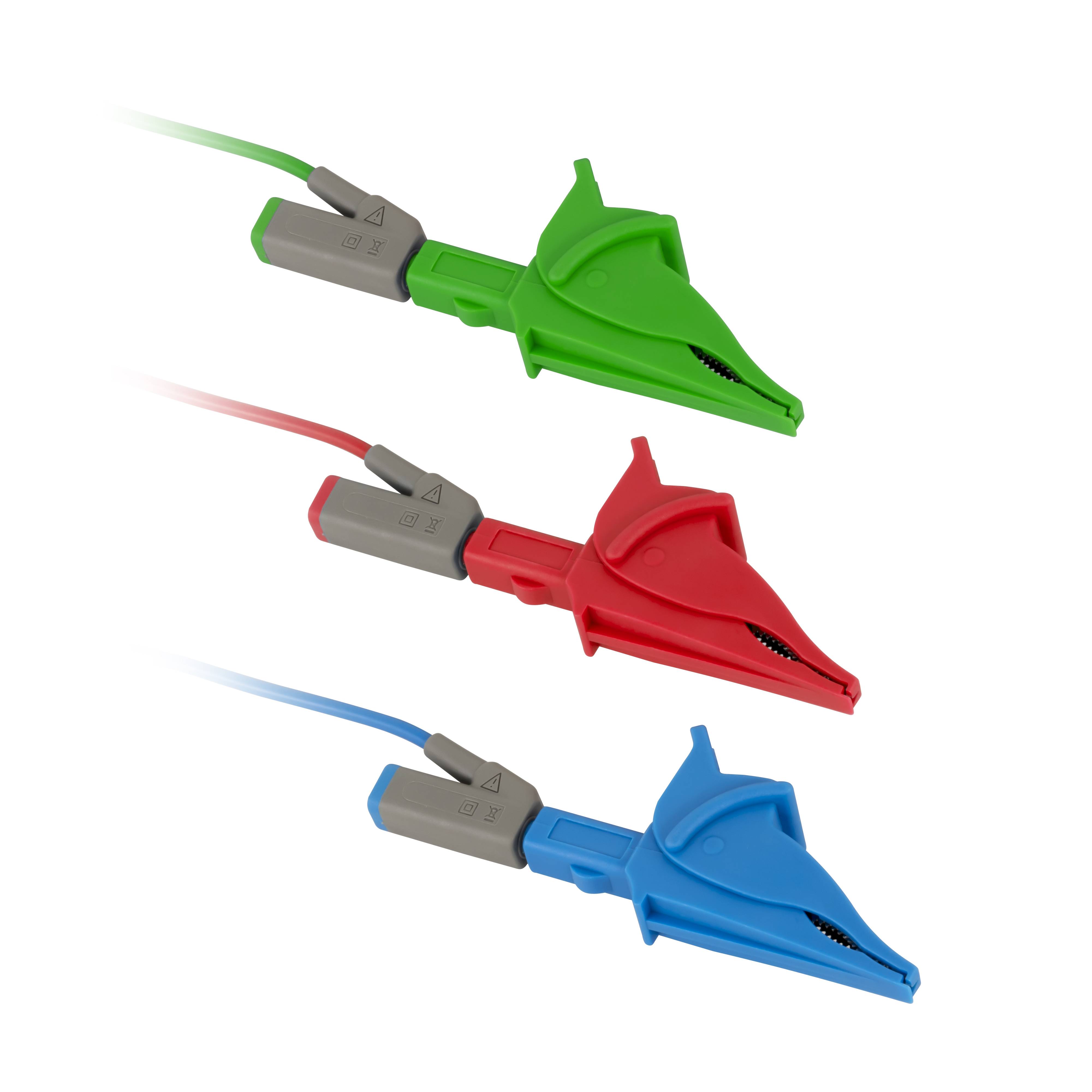

beleértve a tesztvezetékeket is

Műszaki adatok

Váltakozófeszültség (AC)
Mérési tartomány 0 V... +550 V
1 V határozat
Pontosság ± (az átlagérték 2%-a + 2 számjegy)
Szigetelési ellenállás
Tesztfeszültség DC 50 V
Mérési tartomány 0,1 M Ω ... +80MΩ
Felbontás 0,001 MΩ (0,100... 1999)
0,01 MΩ (2,00... 80.00)
Pontosság ±(5%-a mv. + 3 számjegy)
Szigetelési ellenállás
Tesztfeszültség DC 100 V, 250 V
Mérési tartomány 0,1 M Ω ... +199,9 MΩ
Felbontás 0,001 MΩ (0,100... 1999)
0,01 MΩ (2,00... 99,99)
0,1 MΩ (100,0... 199,9)
Pontosság ±(5%-a mv. + 3 számjegy)
Szigetelési ellenállás
Tesztfeszültség DC 500 V, 1000 V
Mérési tartomány 0,1 M Ω ... +199,9 MΩ
feloldás
0,001 MΩ (0,100... 1999)
0,01 MΩ (2,00... 99,99)
0,1 MΩ (100,0... 199,9)
Pontosság ± (az átlagérték 2%-a + 3 számjegy)
Szigetelési ellenállás
Tesztfeszültség DC 500 V, 1000 V
Mérési tartomány +200 M Ω ... +999 MΩ
Felbontás 1MΩ
Pontosság ± (az átlagérték 10%-a)
Folytonosságellenőrzés (szakadásvizsgálat)
Mérési tartomány 0,1 Ω ... 20 Ω
Felbontás 0,01Ω
Pontosság ± (az átlagérték 3%-a + 3 számjegy)
Folytonosságellenőrzés (szakadásvizsgálat)
Mérési tartomány +20 Ω ... +1999 Ω
Felbontás 0,1 Ω (20,0 Ω ... 99,9Ω)
1Ω (100Ω... 1999 Ω)
Pontosság ± (az átlagérték 5%-a)
Impedancia
Mérési tartomány 0,25 Ω ... +9999 Ω
Felbontás 0,01 Ω (0,20 ... 19,99)
0,1Ω (20,0... 99,9)
1Ω (100... 9999)
Pontosság ±(5%-a mv. + 5 számjegy)
frekvencia
Mérési tartomány +10 Hz... +499,9 Hz
Felbontás 0,1 Hz
Pontosság 0,2% + 1 számjegy
Kijelző típusa TFT színes kijelző
Kijelző mérete 3,3 hüvelyk
Szabvány(ok) EN61557, DIN VDE 0100
Működési idő 15 óra
Automatikus kikapcsolás állítható 0,5... 60 perc.
Az automatikus kikapcsolás deaktiválható Igen
RCD tesztáram karakterisztika A, AC
RCD kioldó áram 650mA, 500mA, 30mA, 6mA, 300mA, 10mA, 1000mA, 100mA
Az RCD kioldási ideje 0... 500 ms
Érintőfeszültség 0... 99.9 V
Menü nyelve német, angol
Védettségi osztály (készülék) IP42
Tápegység akkumulátor, tápegység
Súly: 1300 g
A készülék súlya a szállítási terjedelemgel együtt 1750 g
A készülék súlya a szállítási terjedelem és a külső csomagolással együtt 1930 g
Méretek (H x Sz x Ma) 250 x 135 x 107 mm
Működési feltételek 0... 40 °C, 95% relatív páratartalom
Tárolási feltételek -10 ... 70 °C, 90% relatív páratartalom

Termék típus: Telepítés teszter

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT II 600 V
CAT IV 300 V

Méret: (H x Sz x Ma) 250 x 135 x 107 mm

Súly: 1300 g

: IP42

Mérési tartomány (VDE): Ellenállás
Frekvencia
Vezeték-impedancia
Szigetelési ellenállás
Feszültség
Hiba hurokellenállás
Védővezeték ellenállás
Hurokimpedancia
Védővezeték áram

DIN szabvány: DIN VDE 0100
DIN EN 61557

Pontosság: 2 %

Szélesség: 135 mm

Magasság: 107 mm

Hossz: 250 mm

Tesztáram: automatikus

Tápellátás: Elemes működés
Hálózatról működik

Memória: nem

Gyártói szám: PCE-ITE 55A

VDE szabvány: 0100

Jellemzők: RCD-/FI-teszt
PV-készülékteszt

Dokumentumok és letöltések

Adatlap

Adatlap 3192922 PCE Instruments Telepítés teszter VDE szabvány 0100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3192922 PCE Instruments Telepítés teszter VDE szabvány 0100

Leírás

A telepítési teszter egy többfunkciós mérőeszköz, amely alkalmas az EN 61557 és DIN VDE 0100 szabványok szerinti elektromos biztonság vizsgálatára. Számos olyan funkciót kínál, amelyeket kifejezetten az elektromos berendezések ellenőrzésére és értékelésére terveztek. A szerelési teszter pontosan meg tudja mérni a feszültség alatt álló részek és a föld közötti szigetelési ellenállást. Az RCD-k speciális funkcióival mind az A típusú, mind az AC vezérlésű hibaáram-megszakítók hatékonyan tesztelhetők. Ez biztosítja ezen létfontosságú védőeszközök megfelelő működését.

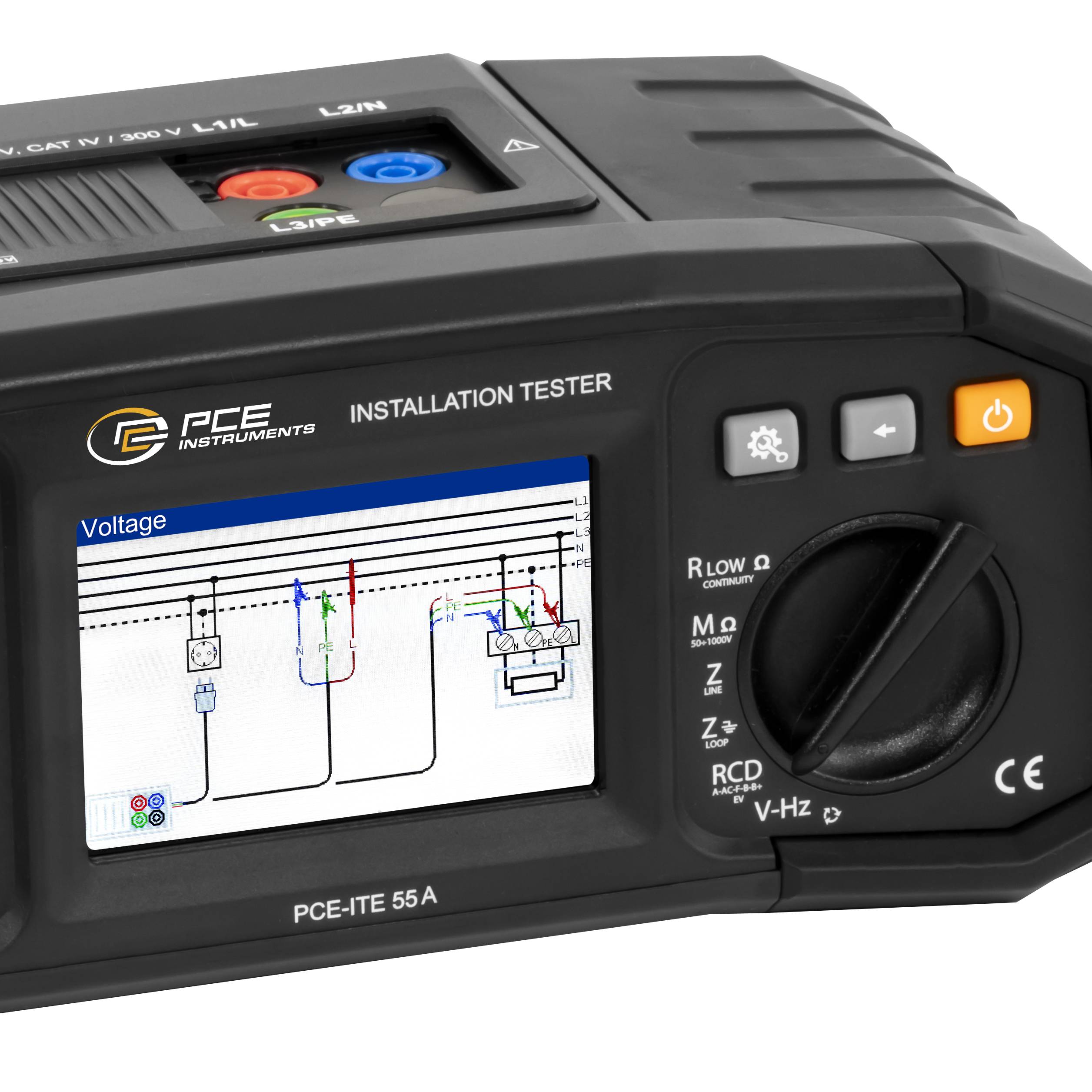

A beépítési teszter lehetővé teszi a hurokellenállás gyors és pontos mérését, hogy hibaáram esetén elegendő ellenállás legyen a biztonságos leállításhoz. Ezenkívül a védővezető ellenállásának mérése lehetővé teszi a vezetékek és csatlakozások folytonosságának ellenőrzését. A kábelezés grafikus ábrázolása segíti a kezelőt a helyes mérések elvégzésében.

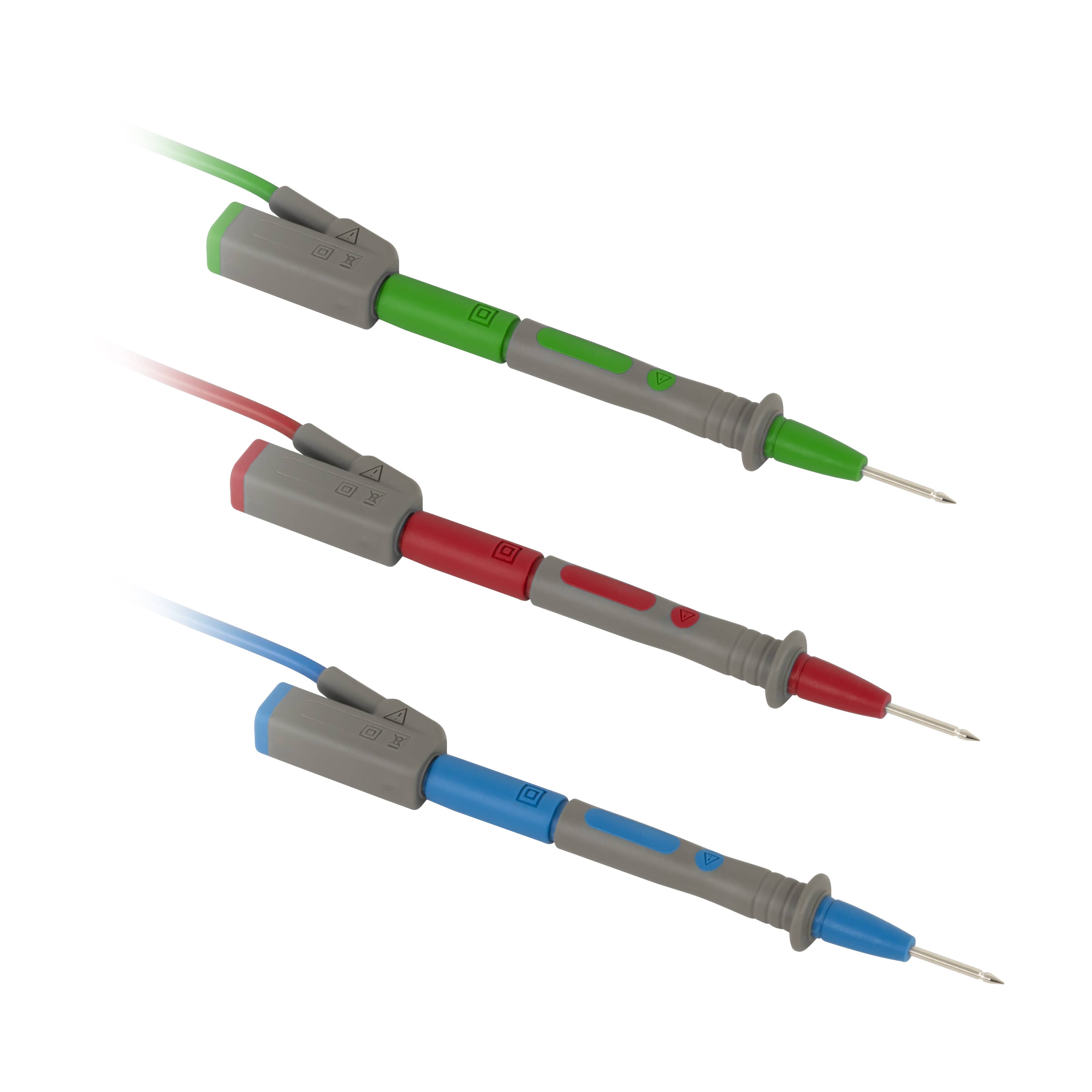

A kijelző fényereje 4 fokozatban állítható. Hiba esetén vagy a határérték túllépése esetén állítható riasztási hang figyelmeztet. A telepítéstesztelő állítható kikapcsolási ideje megakadályozhatja az akkumulátorok véletlen lemerülését. A készüléket mérővezetékekkel szállítjuk, amelyek megfelelnek a CAT III / 600 V és a CAT IV / 300 V speciális követelményeinek.

A telepítési teszter felhasználóbarát felületet, áttekinthető kijelzőelemeket és robusztus felépítést kínál, hogy megfeleljen a különféle környezetek igényeinek. A nemzetközi szabványok betartásával biztosítja az elektromos berendezések biztonságos és megbízható értékelését a legmagasabb ipari szabványok szerint.
Az opcionális EVSE tesztadaptereinkkel a tesztek fali dobozokon és elektromos járművek töltőállomásain is elvégezhetők.
