Name: PCE Instruments Ultrahangos érzékelő PCE-TDS 200 SML Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Brand: PCE Instruments
SKU: 3192982
Availability: BackOrder

Főbb jellemzők

SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-TDS 200 SML

Ultrahangos áramlásmérő 32 GB adatmemóriával
Tárolási kapacitás (10 millió mérési pont)
Mérési paraméterek: áramlási sebesség, térfogatáram, térfogat
minden médiához
különböző csőanyagokhoz
Mérési tartomány ±32 m/s
Felbontás: 0,001 m/mp
Reprodukálhatóság a mért érték ±0,5%-a
Hőállóság: -30 … 160 °C
szenzorkészlettel együtt
különböző mérőszondák
Érzékelő csőátmérőhöz DN 20-108 mm / 50-700 mm / 315-6000 mm
Riasztási határok
2,8" LC kijelző
Csatlakozás: USB
költségkijelzés
LiPo akkumulátor

Műszaki adatok

Áramlásmérés
Mérési tartomány ±32 m/s
Felbontás: 0,001 m/mp
Pontosság
DN ≥50 mm: ±1,5%-a. Mw. sebességekhez> 0,3 m/s
DN< 50mm: ±3,5% FS Mw. sebességekhez> 0,3 m/s
Reprodukálhatóság a mért érték ±0,5%-a
PCE-TDS 200 S SENSOR érzékelőpár
Csőátmérő DN 15 … 100 / 20 … 108 mm
Méretek 45 x 30 x 30 mm
Hőállóság -30 … 160 °C
PCE-TDS 200 M ÉRZÉKELŐ érzékelőpár
Csőátmérő DN 50 … 700 / 57 … 720 mm
Hőállóság -30 … 160 °C
PCE-TDS 200 L ÉRZÉKELŐ érzékelőpár
Csőátmérő DN 300 ... 6000 mm
Méretek 91 x 52 x 44 mm
Z, V, N, W mérési módszer
Medium
Víz
Tengervíz
Olaj
nyersolaj
Metanol
Etanol
Dízel
Benzin
petróleum
Felhasználó által definiált (a hangsebesség kézi bevitele a médiáról)
Bármilyen szennyeződést tartalmazó folyadék< 5%
Cső anyaga
Réz CU
Acél FE
Rozsdamentes acél VA
Alumínium AL
Sárgaréz ME
Öntöttvas CI
Vas FE
Nikkel NI
Titán TI
Cink ZI
Akril AC
Polietilén PE
Polipropilén PP
Polivinil-klorid PVC
Nylon NY
Felhasználó által definiált (a csőanyag keresztirányú hangsebességének kézi bevitele)
A cső belső bélése
Nincs bélés
Felhasználó által definiált
Epoxi gyanta
Gumi
Habarcs
Polisztirol PS
Polietilén PE
Politetrafluor-etilén PTFE
Poliuretán PU
Polipropilén PP
Felhasználó által definiált (a cső belső bélésének hosszanti hangsebességének manuális bevitele)
Mérési paraméterek áramlási sebesség, térfogatáram és térfogat
Mértékegységek (méretek) mm, in
Mértékegységek (áramlási sebesség) m/s, láb/s
Mértékegységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
Idő kijelzése másodpercek, percek, órák, napok
Egységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
További specifikációk
2,8" LCD kijelző
Egységek metrikus/birodalmi
Menünyelvek: német, angol, francia, spanyol, olasz, holland, portugál, dán, török, lengyel, orosz, kínai, japán
Üzemi- és tárolási feltételek
Hőmérséklet: -20 … +65 °C
Páratartalom: 10 … 95% r. F., nem lecsapódó
Adatgyűjtő 32 GB tárolókapacitás / 10 millió mérési pont
USB interfész (online méréshez, a belső memória kiolvasásához és az akkumulátor töltéséhez)
Védelmi típus: IP52
Tápfeszültség
Belső: LiPo akkumulátor (3,7 V, 2500 mAh)
Külső: USB 5VDC, 500mA
Üzemelési idő kb. 10 óra
Méretek 165 x 85 x 32 mm
Súly 255 g

Csomagolás: doboz

Termék típus: Ultrahangos érzékelő

Gyártói szám: PCE-TDS 200 SML

Üzemi feszültség: 5 V

Üzemi feszültség (min.): 5 V

Max. üzemi feszültség: 5 V

Üzemi feszültség: 5 V

Jellemzők: Házzal
Csatlakozófedél 2 kábel tömszelencével
Csatlakozófedél 2 csatlakozóval

Csatlakozó: Kábel tömszelence

Megszólalási idő: 1 mp

Kimenetek: Analóg feszültség
Analóg
Két huzal

Házszín: Fekete

Anyagjellemző: Galvanikusan cinkezett
Rozsdamentes

Ház anyaga: Polisztirol (EPS)
Tiszta műanyag
Gumi
Polimer
Műanyag
PTFE
Műanyag, fémes

Kábelhossz: 5 m

Névleges átmérő: 108 mm

Média hőmérséklet (min.): -30 °C

Médiahőmérséklet (max.): 160 °C

Pontosság ±: 1.5 %

Mérési tartomány (min.): 0 m/s

Mérési tartomány (max.): 32 m/s

Mérési tartomány: 0 - 32 m/s

: IP52

Súly: 255 g

Környezeti hőmérséklet (min.): -20 °C

Max. környezeti hőmérséklet: 65 °C

Hossz: 165 mm

Szélesség: 32 mm

Magasság: 85 mm

Méret: (H x Sz x Ma) 165 x 32 x 85 mm

Tartalom: 1 db

RoHS konform: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3192982 PCE Instruments Ultrahangos érzékelő PCE-TDS 200 SML Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3192982 PCE Instruments Ultrahangos érzékelő PCE-TDS 200 SML Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db

Leírás

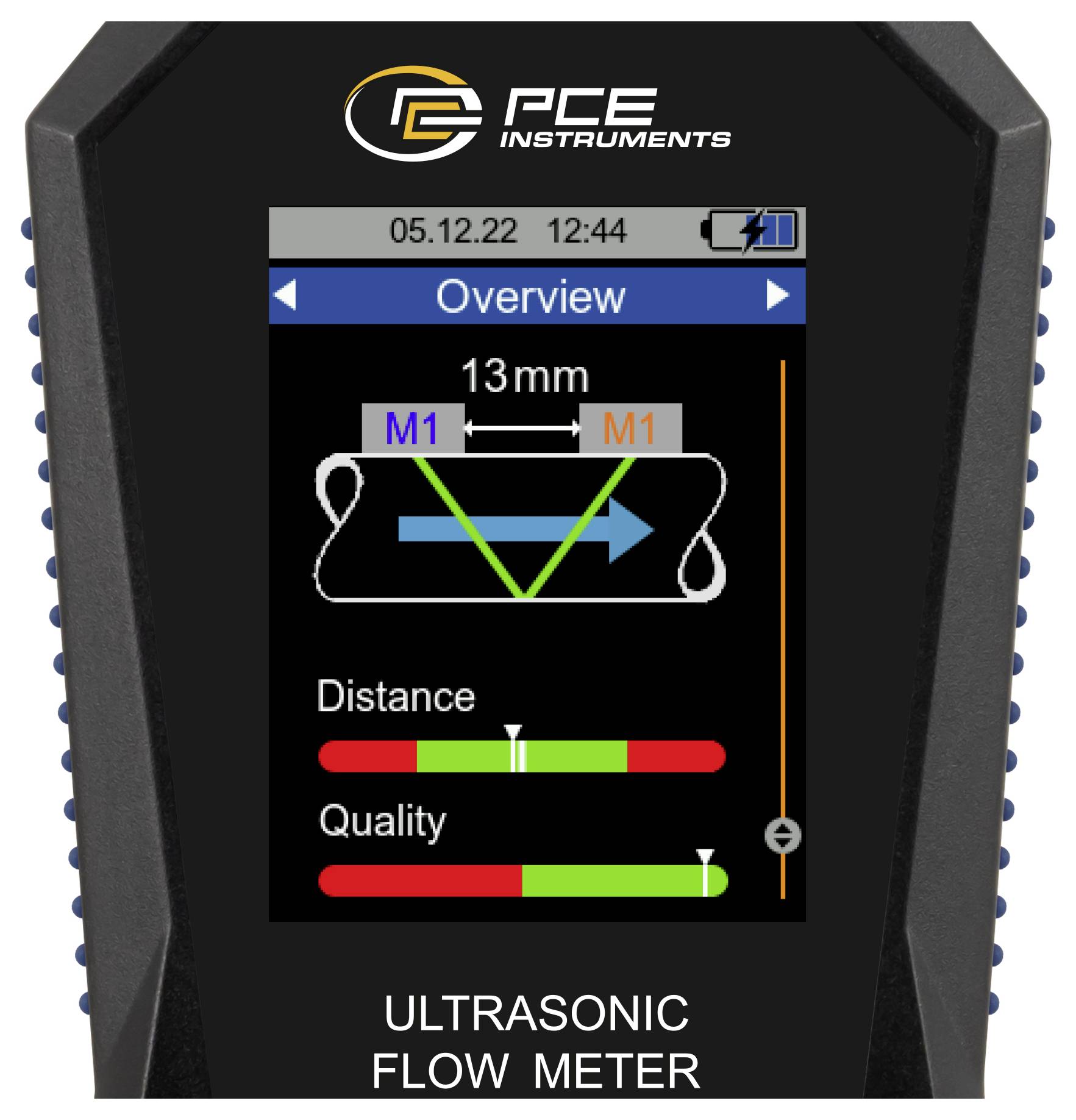

Az ultrahangos áramlásmérő mérési tartománya ±32 m/s. ±1,5%-os f.s. pontossággal. Mw. DN ≥50 csőátmérő esetén ±3,5%-a. Mw. DN csőátmérővel< 50 és a reprodukálhatóság ±0,5% v. Mw. Az ultrahangos áramlásmérő különösen precíz mérőeszköz. Az érzékelők ultrahangos áramlásmérőre történő felszereléséhez telepítési segédlet áll rendelkezésre. A telepítési segédlet grafikusan megjeleníti az ultrahangos áramlásmérő jelének minőségét. Emellett grafikusan is megjeleníti, hogy az ultrahangos áramlásmérő érzékelői a megfelelő távolságra vannak-e elhelyezve egymástól. Az ultrahangos áramlásmérővel történő áramlásméréshez az áramlási sebesség, a térfogatáram és a térfogat megjelenik a cső és a közeg specifikációinak megadása után. A mért értékek kijelzésekor az ultrahangos áramlásmérő egységek széles választékát kínálja. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.

A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az ultrahangos áramlásmérő indítási és leállítási feltételei, valamint a tárolási intervallum 1 másodperctől 12 óráig állíthatók be. Az ultrahangos áramlásmérőben egy tárolási pont egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.

Az opcionális szoftverrel a rögzített mért értékek leolvashatók az ultrahangos áramlásmérőről. Az elemzéshez az ultrahangos áramlásmérő által mért értékek táblázatos és grafikus formában jeleníthetők meg. Az ultrahangos áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb működés érdekében az ultrahangos áramlásmérő szoftveren keresztül állítható. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.

A hőmennyiség ultrahangos áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az ultrahangos áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg is képes kiszámítani és megjeleníteni az egységnyi hőre eső költségeket. Az ultrahangos áramlásmérőt ezért például fűtési rendszerek ellenőrzéséhez használják.

Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az ultrahangos áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.

PCE-TDS 200 S ÉRZÉKELŐ
Kis érzékelőpár DN 15 … 100 / 20 … 108 mm csőátmérőhöz. Alkalmas különösen kis csövekhez. Az érzékelők különösen kicsi, 45 x 30 x 30 mm méretűek és -30 ... 160 °C hőmérsékleti ellenállással rendelkeznek. Az alján található mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Ezenkívül az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével csatlakoztathatók a csőhöz.

PCE-TDS 200M ÉRZÉKELŐ
Közepes érzékelőpár DN 50 … 700 / 57 … 720 mm csőátmérőhöz. Alkalmas közepes méretű csövek áramlásmérésére. Az ultrahangos áramlásmérő érzékelőire beépített mágnesekkel vasat tartalmazó csövekre lehet rögzíteni. Alternatív megoldásként az érzékelőket levehető kábelkötegelők segítségével a csőre is fel lehet szerelni. A hőállóság -30 … 160 °C között van.

PCE-TDS 200L ÉRZÉKELŐ
Nagy érzékelőpár DN 300 csőátmérőhöz... 6000. Ez az érzékelőpár ezért különösen nagy csövekhez alkalmas. Az érzékelők levehető kábelkötegelőkkel rögzíthetők az ultrahangos áramlásmérőhöz. A beépített mágneseknek köszönhetően az érzékelők vasfémet tartalmazó csövekre rögzíthetők. Az érzékelők mérete 91 x 52 x 44 mm.

Ez a szöveg gépi fordítással készült.

Kivitel

Mérési tartomány ±32 m/s

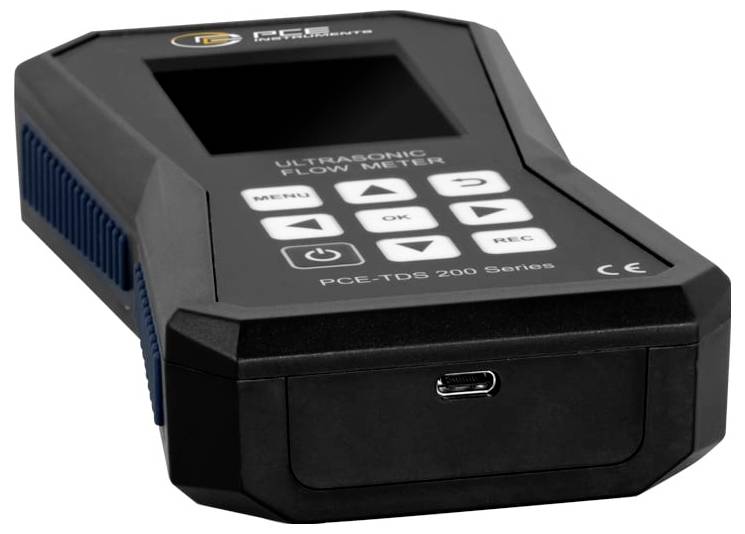

USB-C interfész adatátvitelhez
opcionális szoftver a mért értékek elemzéséhez
Reprodukálhatóság a mért érték ±0,5%-a
Hőmennyiség mérés
Adattárolás 10 millió mérési ponthoz
egyénileg beállítható riasztási határértékek
opcionálisan ISO vagy DAkkS kalibrációs tanúsítvánnyal

Szállítás tartalma

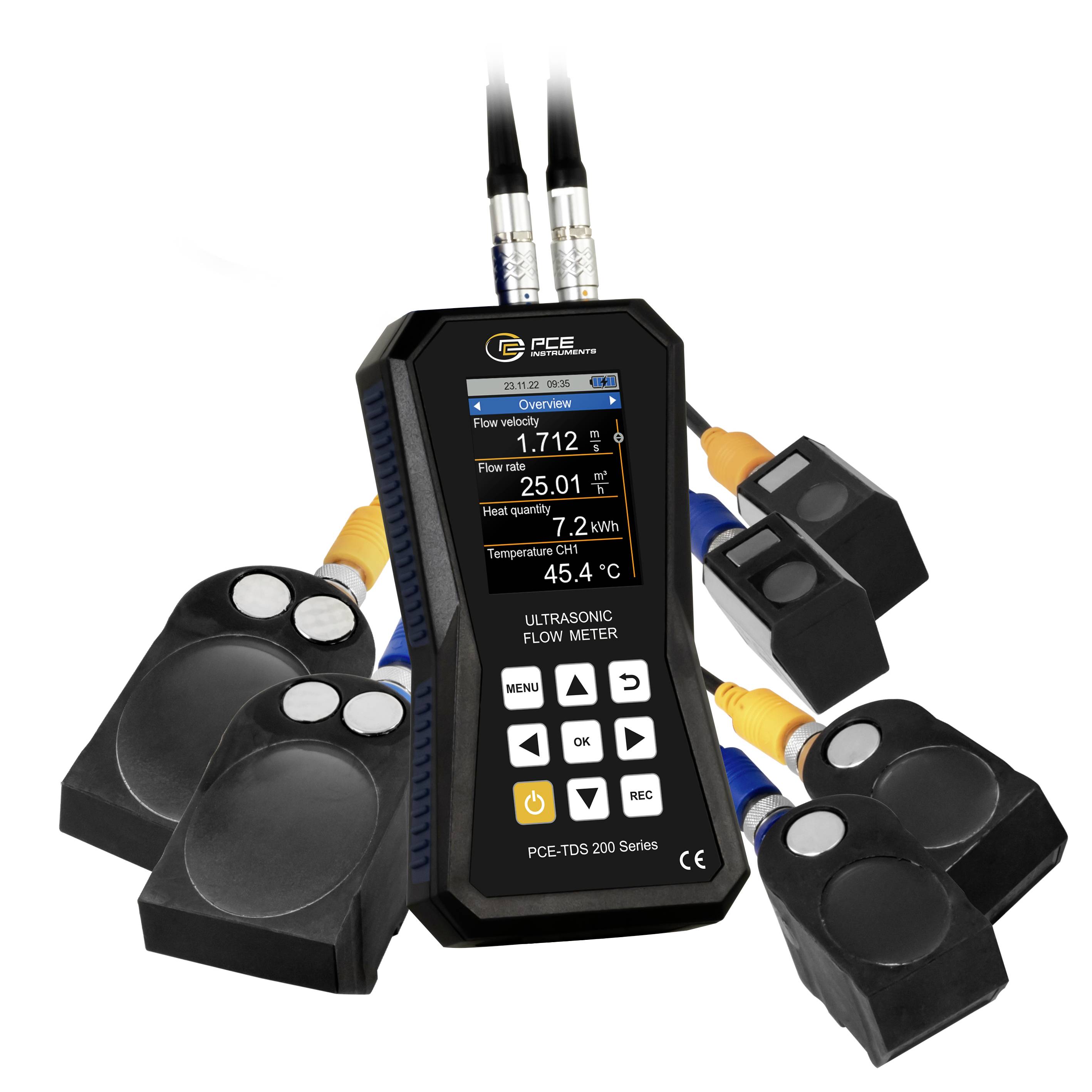

1 x ultrahangos áramlásmérő PCE-TDS 200 SML
1 db áramlásérzékelő PCE-TDS 200 S ÉRZÉKELŐ (pár)
1 db áramlásérzékelő PCE-TDS 200 M ÉRZÉKELŐ (pár)
1 db áramlásérzékelő PCE-TDS 200 L ÉRZÉKELŐ (pár)

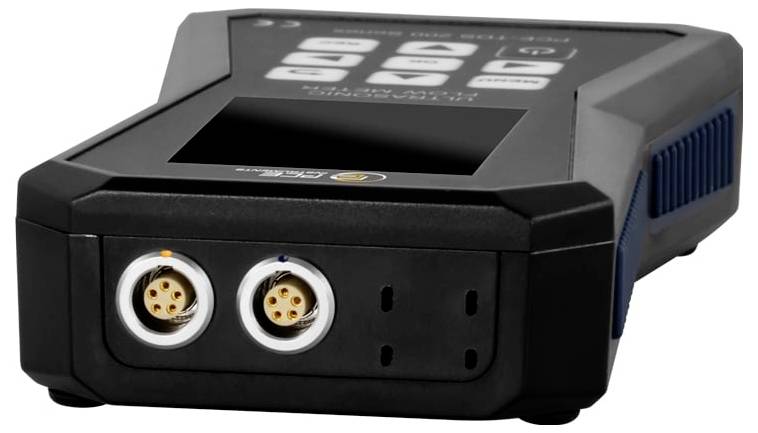

2 x 5 m-es csatlakozókábel
2 db oldható kábelkötegelő
1 db hálózati adapter
1 x USB-C kábel
1 x Ultrahangos kontaktgél
1 db db mérőszalag
1 x műanyag tok
1 db használati útmutató

Leírás

Az ultrahangos áramlásmérő mérési tartománya ±32 m/s. ±1,5%-os f.s. pontossággal. Mw. DN ≥50 csőátmérő esetén ±3,5%-a. Mw. DN csőátmérővel< 50 és a reprodukálhatóság ±0,5% v. Mw. Az ultrahangos áramlásmérő különösen precíz mérőeszköz. Az érzékelők ultrahangos áramlásmérőre történő felszereléséhez telepítési segédlet áll rendelkezésre. A telepítési segédlet grafikusan megjeleníti az ultrahangos áramlásmérő jelének minőségét. Emellett grafikusan is megjeleníti, hogy az ultrahangos áramlásmérő érzékelői a megfelelő távolságra vannak-e elhelyezve egymástól. Az ultrahangos áramlásmérővel történő áramlásméréshez az áramlási sebesség, a térfogatáram és a térfogat megjelenik a cső és a közeg specifikációinak megadása után. A mért értékek kijelzésekor az ultrahangos áramlásmérő egységek széles választékát kínálja. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.

A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az ultrahangos áramlásmérő indítási és leállítási feltételei, valamint a tárolási intervallum 1 másodperctől 12 óráig állíthatók be. Az ultrahangos áramlásmérőben egy tárolási pont egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.

Az opcionális szoftverrel a rögzített mért értékek leolvashatók az ultrahangos áramlásmérőről. Az elemzéshez az ultrahangos áramlásmérő által mért értékek táblázatos és grafikus formában jeleníthetők meg. Az ultrahangos áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb működés érdekében az ultrahangos áramlásmérő szoftveren keresztül állítható. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.

A hőmennyiség ultrahangos áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az ultrahangos áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg is képes kiszámítani és megjeleníteni az egységnyi hőre eső költségeket. Az ultrahangos áramlásmérőt ezért például fűtési rendszerek ellenőrzéséhez használják.

Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az ultrahangos áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.

PCE-TDS 200 S ÉRZÉKELŐ
Kis érzékelőpár DN 15 … 100 / 20 … 108 mm csőátmérőhöz. Alkalmas különösen kis csövekhez. Az érzékelők különösen kicsi, 45 x 30 x 30 mm méretűek és -30 ... 160 °C hőmérsékleti ellenállással rendelkeznek. Az alján található mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Ezenkívül az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével csatlakoztathatók a csőhöz.

PCE-TDS 200M ÉRZÉKELŐ
Közepes érzékelőpár DN 50 … 700 / 57 … 720 mm csőátmérőhöz. Alkalmas közepes méretű csövek áramlásmérésére. Az ultrahangos áramlásmérő érzékelőire beépített mágnesekkel vasat tartalmazó csövekre lehet rögzíteni. Alternatív megoldásként az érzékelőket levehető kábelkötegelők segítségével a csőre is fel lehet szerelni. A hőállóság -30 … 160 °C között van.

PCE-TDS 200L ÉRZÉKELŐ
Nagy érzékelőpár DN 300 csőátmérőhöz... 6000. Ez az érzékelőpár ezért különösen nagy csövekhez alkalmas. Az érzékelők levehető kábelkötegelőkkel rögzíthetők az ultrahangos áramlásmérőhöz. A beépített mágneseknek köszönhetően az érzékelők vasfémet tartalmazó csövekre rögzíthetők. Az érzékelők mérete 91 x 52 x 44 mm.

Ez a szöveg gépi fordítással készült.
