PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ SML Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
doboz
Termék típus
Ultrahangos érzékelő
Üzemi feszültség (min.)
5 V
Max. üzemi feszültség
5 V
Mérési tartomány (max.)
32 m/s
Adatlap (PDF)
1 db
Szám
Összesen (1 529 126 Ft / Darab)
1 529 126 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-TDS 200+ SML
- Mérési tartomány: ±32 m/s
- Felbontás: 0,001 m/mp
- szenzorkészlettel együtt
- Érzékelő csőátmérőhöz DN 20-108 mm / 50-700 mm / 315-6000 mm
- Hőállóság: -30 … 160 °C
- Hőmérsékletmérés 1800 °C-ig
- különböző médiákhoz
- különböző csőanyagokhoz
- Mérési paraméterek: áramlási sebesség, térfogatáram, térfogat
- Hőmérséklet, hőteljesítmény és hőmennyiség
- Csatlakozás: USB
- költségkijelzés
- Adatgyűjtő: 32 GB
- Tárolási kapacitás (10 millió mérési pont)
- LiPo akkumulátor
Műszaki adatok
- Áramlásmérés
- Mérési tartomány ±32 m/s
- Felbontás: 0,001 m/mp
- Pontosság DN ≥50 mm: ±1,5%-a. Mw. sebességekhez> 0,3 m/s, DN< 50mm: ±3,5% FS Mw. sebességekhez> 0,3 m/s
- Reprodukálhatóság a mért érték ±0,5%-a
- PCE-TDS 200 S SENSOR érzékelőpár
- Csőátmérő DN 15 … 100 / 20 … 108 mm
- Méretek 45 x 30 x 30 mm
- Hőállóság -30 … 160 °C
- PCE-TDS 200 M ÉRZÉKELŐ érzékelőpár
- Csőátmérő DN 50 … 700 / 57 … 720 mm
- Hőállóság -30 … 160 °C
- PCE-TDS 200 L ÉRZÉKELŐ érzékelőpár
- Csőátmérő DN 300 ... 6000 mm
- Méretek 91 x 52 x 44 mm
- Z, V, N, W mérési módszer
- Medium
- Víz
- Tengervíz
- Olaj
- nyersolaj
- Metanol
- Etanol
- Dízel
- Benzin
- petróleum
- Felhasználó által definiált (a hangsebesség kézi bevitele a médiáról)
- Bármilyen szennyeződést tartalmazó folyadék< 5%
- Cső anyaga
- Réz CU
- Acél FE
- Rozsdamentes acél VA
- Alumínium AL
- Sárgaréz ME
- Öntöttvas CI
- Vas FE
- Nikkel NI
- Titán TI
- Cink ZI
- Akril AC
- Polietilén PE
- Polipropilén PP
- Polivinil-klorid PVC
- Nylon NY
- Felhasználó által definiált (a csőanyag keresztirányú hangsebességének kézi bevitele)
- A cső belső bélése
- Nincs bélés
- Felhasználó által definiált
- Epoxi gyanta
- Gumi
- Habarcs
- Polisztirol PS
- Polietilén PE
- Politetrafluor-etilén PTFE
- Poliuretán PU
- Polipropilén PP
- Felhasználó által definiált (a cső belső bélésének hosszanti hangsebességének manuális bevitele)
- Mérési paraméterek áramlási sebesség, térfogatáram és térfogat
- Mértékegységek (méretek) mm, in
- Mértékegységek (áramlási sebesség) m/s, láb/s
- Mértékegységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Idő kijelzése másodperc, perc, óra, nap
- Egységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Hőmérséklet mérés
- Mérési tartomány, pontosság
- B típus: 600... 1800°C, B típus: ±(0,5% + 3°C)
- E típus: -100... +900 °C, E típus: ±(0,4% + 1 °C)
- J típus: -100... 1150°C, J típus: ±(0,4% + 1°C)
- K típus: -100... +1370 °C, K típus: ±(0,4% + 1 °C)
- N típus: -100... + 1150 °C, N típus: ±(0,4% + 1 °C)
- R típus: 0... 1700°C, R típus: ±(0,5% + 3°C)
- S típus: 0... 1500°C, S típus: ±(0,5% + 3°C)
- T típus: -100... +400 °C, T típus: ±(0,4% + 1 °C)
- Felbontás: 0,1 °C
- Csatlakoztatható hőelemek B, E ,J ,K ,N ,R ,S ,T
- Mérési paraméterek áramlási sebesség, térfogatáram, térfogat, hőmérséklet, hőteljesítmény és hőmennyiség
- Egységek (hőmérséklet)............ °C/°F
- Egységek (hőmennyiség) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Mértékegységek (hőteljesítmény) W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
- Költségkimutatás EUR, font, USD, török líra, zloty, jen
- További specifikációk
- 2,8" LCD kijelző
- Egységek metrikus/birodalmi
- Menünyelvek: német, angol, francia, spanyol, olasz, holland, portugál, dán, török, lengyel, orosz, kínai, japán
- Üzemeltetési és tárolási feltételek Hőmérséklet: -20 … +65 °C
- Páratartalom: 10 … 95% r. F., nem lecsapódó
- Adatgyűjtő 32 GB tárolókapacitás / 10 millió mérési pont
- USB interfész (online méréshez, a belső memória kiolvasásához és az akkumulátor töltéséhez)
- Védelmi típus: IP52
- Tápellátás Belső: LiPo akkumulátor (3,7 V, 2500 mAh), Külső: USB 5 VDC, 500 mA
- Üzemelési idő kb. 10 óra
- Méretek 165 x 85 x 32 mm
- Súly 255 g
- Csomagolás
doboz
- Termék típus
Ultrahangos érzékelő
- Gyártói szám
PCE-TDS 200+ SML
- Üzemi feszültség
5 V
- Üzemi feszültség (min.)
5 V
- Max. üzemi feszültség
5 V
- Üzemi feszültség
5 V
- Jellemzők
Házzal
Csatlakozófedél 2 kábel tömszelencével
Csatlakozófedél 2 csatlakozóval
- Csatlakozó
Kábel tömszelence
- Megszólalási idő
1 mp
- Kimenetek
Analóg feszültség
Analóg
Két huzal
- Házszín
Fekete
- Anyagjellemző
Galvanikusan cinkezett
Rozsdamentes
- Ház anyaga
Polisztirol (EPS)
Tiszta műanyag
Gumi
Polimer
Műanyag
PTFE
Műanyag, fémes
- Kábelhossz
5 m
- Névleges átmérő
108 mm
- Média hőmérséklet (min.)
-30 °C
- Médiahőmérséklet (max.)
160 °C
- Pontosság ±
1.5 %
- Mérési tartomány (min.)
0 m/s
- Mérési tartomány (max.)
32 m/s
- Mérési tartomány
0 - 32 m/s
IP52
- Súly
255 g
- Környezeti hőmérséklet (min.)
-20 °C
- Max. környezeti hőmérséklet
65 °C
- Hossz
165 mm
- Szélesség
32 mm
- Magasság
85 mm
- Méret
(H x Sz x Ma) 165 x 32 x 85 mm
- Tartalom
1 db
- RoHS konform
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3192983 PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ SML Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3192983 PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ SML Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Leírás
Az áramlásmérő mérési tartománya ±32 m/s. ±1,5%-os f.s. pontossággal. Mw. DN ≥50 csőátmérő esetén ±3,5%-a. Mw. DN csőátmérővel< 50 és a reprodukálhatóság ±0,5% v. Mw. Az áramlásmérő különösen precíz mérőeszköz. Szerelési segédlet áll rendelkezésre az érzékelők áramlásmérőre történő felszereléséhez. A telepítési segédlet grafikusan megjeleníti az áramlásmérő jelének minőségét. Ezenkívül grafikusan is megjelenik, hogy az áramlásmérő érzékelői a megfelelő távolságra vannak-e elhelyezve egymástól. Az áramlásmérővel történő áramlásméréshez a cső- és közegspecifikáció megadása után megjelenik az áramlási sebesség, a térfogatáram és a térfogat. A mért értékek kijelzésekor az áramlásmérő egységeinek széles választéka áll rendelkezésre. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.
A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az áramlásmérő indítási és leállítási feltételei, valamint a tárolási intervallum 1 másodperctől 12 óráig állíthatók be. Az áramlásmérő esetében egy tárolási pont az összes mért változót egyszer tartalmazza. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.
Az áramlásmérőről rögzített mért értékek az opcionális szoftver segítségével kiolvashatók. Az elemzéshez az áramlásmérő által mért értékek táblázatos és grafikus formában jeleníthetők meg. Az áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb kezelés érdekében az áramlásmérő szoftveren keresztül állítható. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.
A hőmennyiség áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért térfogatáram alapján az áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az áramlásmérő a mérés során egyidejűleg tudja kiszámítani és megjeleníteni az egységnyi hőre eső költségeket. Ezért az áramlásmérőt például fűtési rendszerek ellenőrzésekor használják.
Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.
PCE-TDS 200 S ÉRZÉKELŐ
Kis érzékelőpár DN 15 … 100 / 20 … 108 mm csőátmérőhöz. Alkalmas különösen kisméretű csövekhez. Az érzékelők különösen kicsi, 45 x 30 x 30 mm-es méretekkel és -30 ... 160 °C hőmérsékleti ellenállással rendelkeznek. Az alján található mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Ezenkívül az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével csatlakoztathatók a csőhöz.
PCE-TDS 200M ÉRZÉKELŐ
Közepes érzékelőpár DN 50 … 700 / 57 … 720 mm csőátmérőhöz. Alkalmas közepes méretű csövek áramlásmérésére. Az ultrahangos áramlásmérő érzékelőire beépített mágnesekkel vasat tartalmazó csövekre lehet rögzíteni. Alternatív megoldásként az érzékelőket levehető kábelkötegelők segítségével a csőre is fel lehet szerelni. A hőállóság -30 … 160 °C között van.
PCE-TDS 200L ÉRZÉKELŐ
Nagy érzékelőpár DN 300 csőátmérőhöz... 6000. Ez az érzékelőpár ezért különösen nagy csövekhez alkalmas. Az érzékelők levehető kábelkötegelőkkel rögzíthetők az ultrahangos áramlásmérőhöz. A beépített mágneseknek köszönhetően az érzékelők vasfémet tartalmazó csövekre rögzíthetők. Az érzékelők mérete 91 x 52 x 44 mm.
Ez a szöveg gépi fordítással készült.
A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az áramlásmérő indítási és leállítási feltételei, valamint a tárolási intervallum 1 másodperctől 12 óráig állíthatók be. Az áramlásmérő esetében egy tárolási pont az összes mért változót egyszer tartalmazza. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.
Az áramlásmérőről rögzített mért értékek az opcionális szoftver segítségével kiolvashatók. Az elemzéshez az áramlásmérő által mért értékek táblázatos és grafikus formában jeleníthetők meg. Az áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb kezelés érdekében az áramlásmérő szoftveren keresztül állítható. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.
A hőmennyiség áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért térfogatáram alapján az áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az áramlásmérő a mérés során egyidejűleg tudja kiszámítani és megjeleníteni az egységnyi hőre eső költségeket. Ezért az áramlásmérőt például fűtési rendszerek ellenőrzésekor használják.
Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.
PCE-TDS 200 S ÉRZÉKELŐ
Kis érzékelőpár DN 15 … 100 / 20 … 108 mm csőátmérőhöz. Alkalmas különösen kisméretű csövekhez. Az érzékelők különösen kicsi, 45 x 30 x 30 mm-es méretekkel és -30 ... 160 °C hőmérsékleti ellenállással rendelkeznek. Az alján található mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Ezenkívül az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével csatlakoztathatók a csőhöz.
PCE-TDS 200M ÉRZÉKELŐ
Közepes érzékelőpár DN 50 … 700 / 57 … 720 mm csőátmérőhöz. Alkalmas közepes méretű csövek áramlásmérésére. Az ultrahangos áramlásmérő érzékelőire beépített mágnesekkel vasat tartalmazó csövekre lehet rögzíteni. Alternatív megoldásként az érzékelőket levehető kábelkötegelők segítségével a csőre is fel lehet szerelni. A hőállóság -30 … 160 °C között van.
PCE-TDS 200L ÉRZÉKELŐ
Nagy érzékelőpár DN 300 csőátmérőhöz... 6000. Ez az érzékelőpár ezért különösen nagy csövekhez alkalmas. Az érzékelők levehető kábelkötegelőkkel rögzíthetők az ultrahangos áramlásmérőhöz. A beépített mágneseknek köszönhetően az érzékelők vasfémet tartalmazó csövekre rögzíthetők. Az érzékelők mérete 91 x 52 x 44 mm.
Ez a szöveg gépi fordítással készült.
Kivitel
- Áramlásmérő 32 GB adattárhellyel
- Mérési tartomány ±32 m/s
- Reprodukálhatóság a mért érték ±0,5%-a
- különböző mérőszondák
- Riasztási határok
- 2,8" LC kijelző
- minden médiához
- opcionálisan DAkkS vagy ISO kalibrációs tanúsítvánnyal

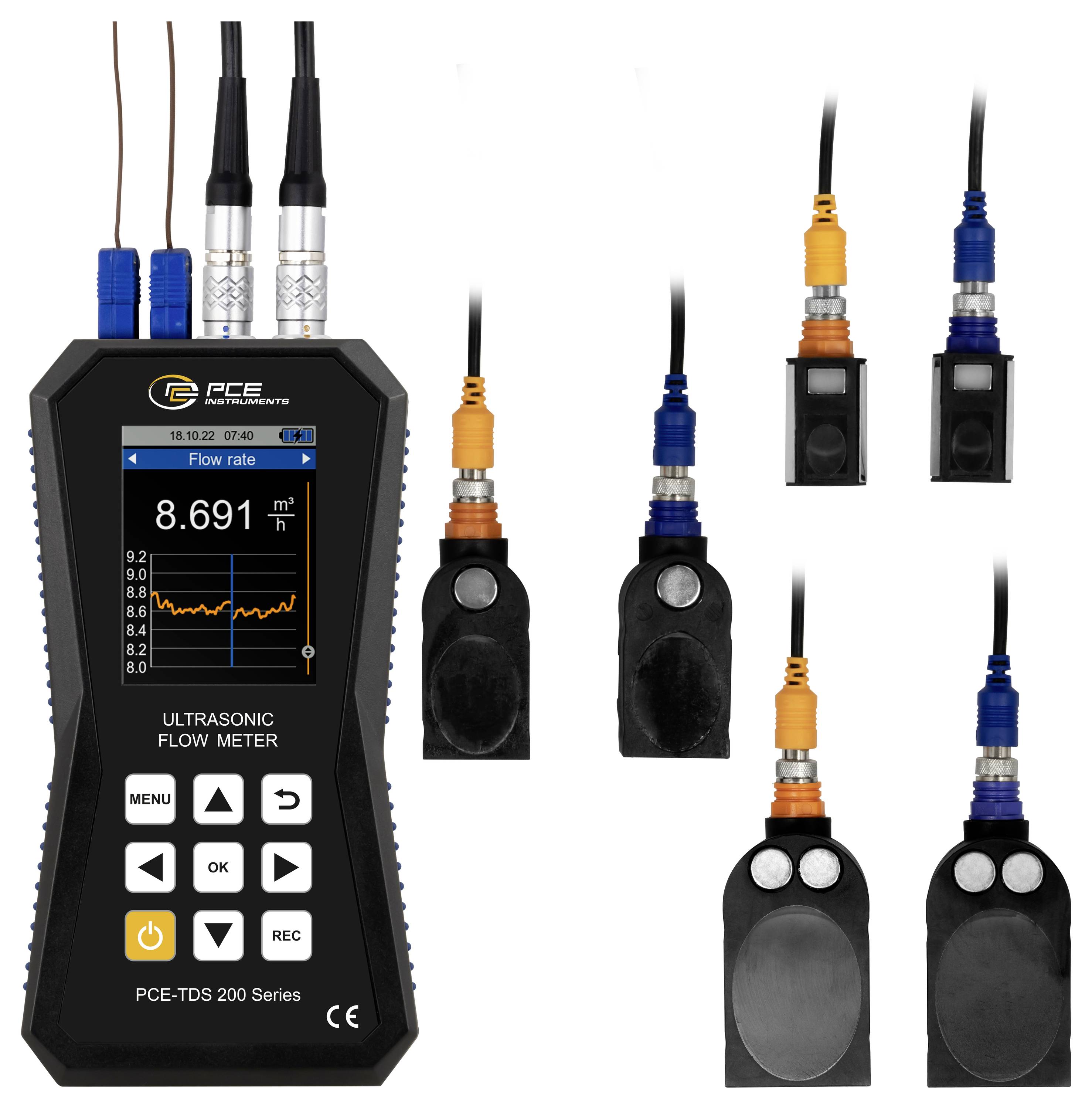

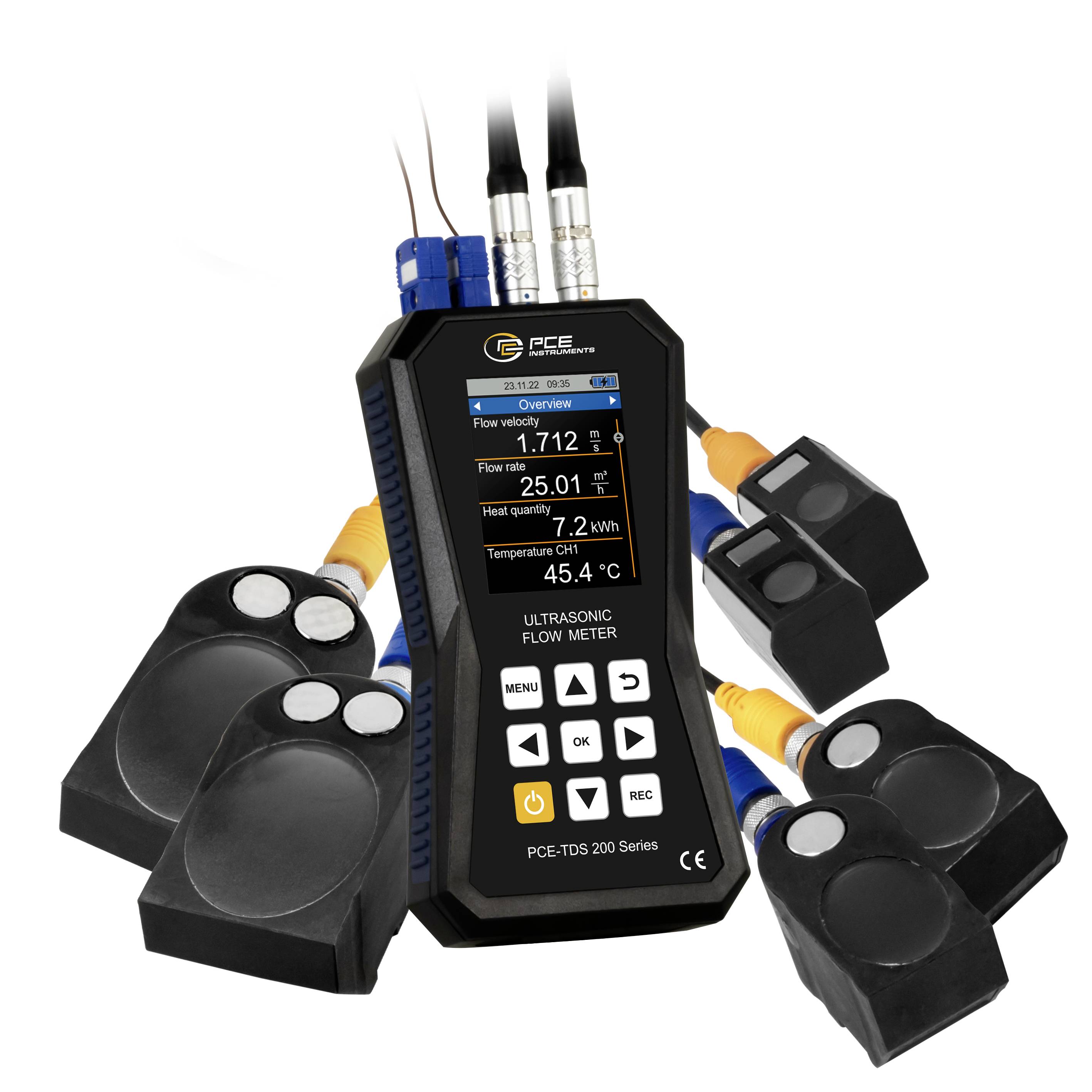

Szállítás tartalma
- 1 x ultrahangos áramlásmérő PCE-TDS 200+ SML
- 1 db áramlásérzékelő PCE-TDS 200 S ÉRZÉKELŐ (pár)
- 1 db áramlásérzékelő PCE-TDS 200 M ÉRZÉKELŐ (pár)
- 1 db áramlásérzékelő PCE-TDS 200 L ÉRZÉKELŐ (pár)
- 2 db TF-RA330 hőmérséklet érzékelő
- 2 x 5 m-es csatlakozókábel
- 2 db oldható kábelkötegelő
- 1 db hálózati adapter
- 1 x USB-C kábel
- 1 x Ultrahangos kontaktgél
- 1 db db mérőszalag
- 1 x műanyag tok
- 1 db használati útmutató
