Name: Pepperl+Fuchs Érzékelő Induktív NBB15-30GM50-A0 326161-0152 M50 Síkba építhető NPN
Brand: Pepperl+Fuchs
SKU: 2627993
Availability: BackOrder

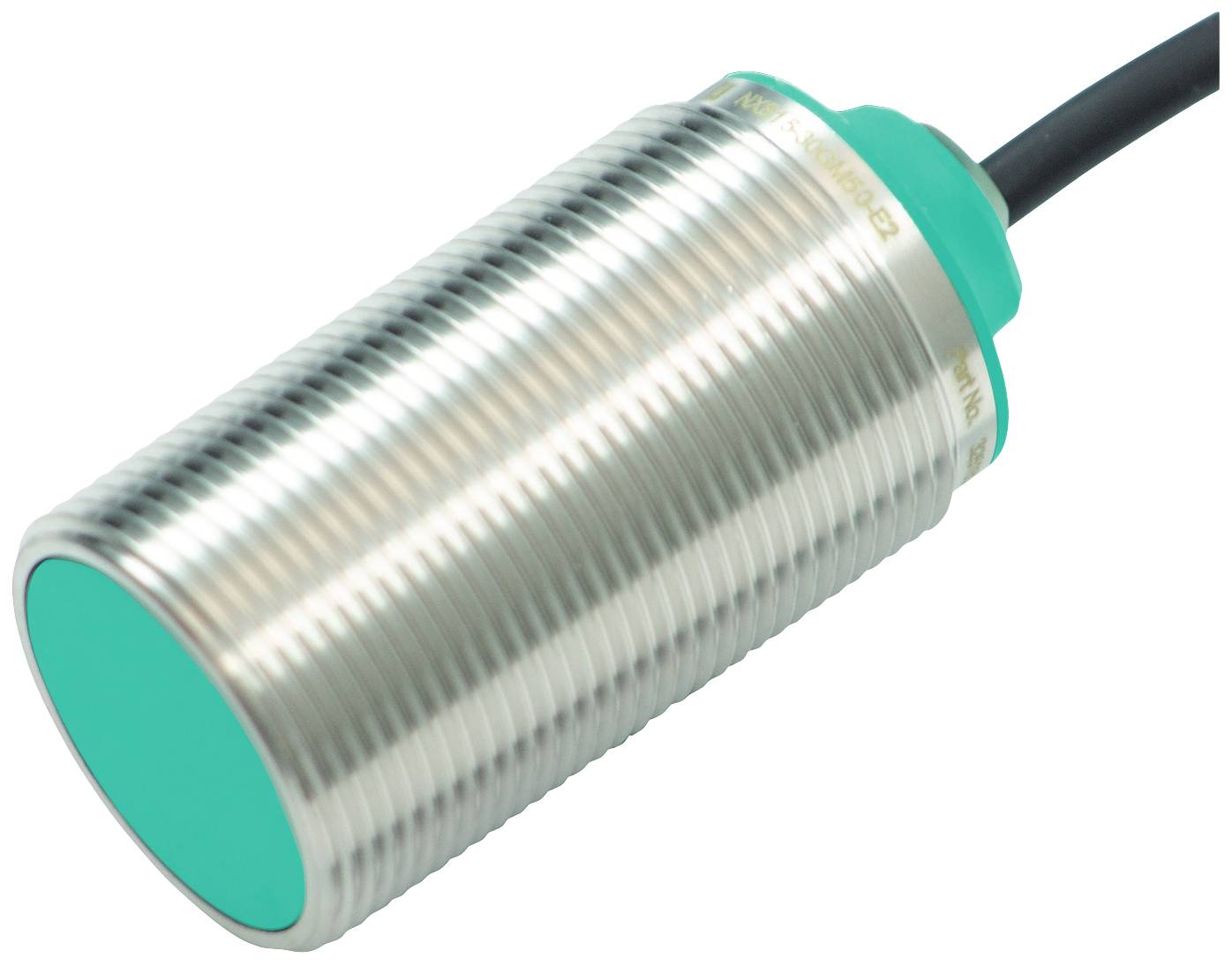

Egy hengeres közelítésérzékelő bordázott fémfelülettel és zöld hegyű véggel, fekete kábellel csatlakoztatva.

Hasonló kivitel

Termék típus

Érzékelő

Max. üzemi feszültség

36 V

Érintkező típus

Antivalens

Kapcsolási távolság (max.)

15 mm

Kimenetek

NPN

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 21. [H.]

Szám

Összesen (52 990 Ft / Darab)

52 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Érzékelő

Gyártói szám: NBB15-30GM50-A0

Üzemi feszültség (min.): 5 V

Max. üzemi feszültség: 36 V

Üzemi feszültség: 5 - 36 V

Érintkező típus: Antivalens

Kapcsolási távolság (max.): 15 mm

Kimenetek: NPN

Ház anyaga: Sárgaréz

Kivitel: Induktív

Beépítési mód: Síkba építhető

Méret: M50

Csatlakozó: Vezetékek

Kábelhossz: 2 m

Jellemzők: LED-es jelző

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 85 °C

: IP68

Tartalom: 1 db

Vezeték nélküli töltő funkció: Nem

Kapcsolási frekvencia: 550 Hz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2627993 Pepperl+Fuchs Érzékelő Induktív NBB15-30GM50-A0 326161-0152 M50 Síkba építhető NPN

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2627993 Pepperl+Fuchs Érzékelő Induktív NBB15-30GM50-A0 326161-0152 M50 Síkba építhető NPN

Leírás

Kapcsolási távolság: 15 mm, beépítés: süllyesztett, kapcsolási funkció: antivalens, kimenet típusa: NPN, üzemi feszültség: 5 ... 36 V, üzemi áram: 0 ... 200 mA

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Kapcsolási funkció: kiegészítő
Kimenet típusa: NPN
Kapcsolási táv: 15 mm
Egy síkba építendő
Kimeneti polaritás: DC
Biztosított kapcsolási távolság: 0 ... 12,15 mm
Működtető elem: szerkezeti acél, pl. B. 1.0037, S235JR (korábban St37-2) | 45 mm x 45 mm x 1 mm
redukciós tényező r Al : 0,45
redukciós tényező r Cu : 0,43
redukciós tényező r V2A (1.4301) : 0,73
redukciós tényező r Kisasszony : 0,53
Kimenet típusa: 4 vezetékes
Műszaki adatok
Üzemi feszültség: 5... 36 V
Kapcsolási frekvencia: 0 ... 550 Hz
hiszterézis: általában 5%
Fordított polaritás elleni védelem: fordított polaritás elleni védelem
Rövidzárlat elleni védelem: órajel
Feszültségesés: ≤ 1V
Üzemi áram: 0 ... 200 mA
Maradékáram: 20 µA max
Üresjárati áram: ≤15mA
Készenléti késleltetés: ≤ 10 ms
Kapcsolási állapot kijelző: LED, sárga
Funkcionális biztonsági jellemzők
MTTF azaz : 1248 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Megfelelőségi nyilatkozat
LABS megfelelőség: VDMA 24364-C1/T100°CW
A szabványoknak és irányelveknek való megfelelés
Szabványoknak való megfelelés
Szabványok: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Jóváhagyások és bizonyítványok
EAC megfelelőség: TR CU 020/2011
Érintésvédelmi osztály II
Névleges szigetelési feszültség: 36 V
Névleges impulzusállósági feszültség: 500 V
UL-jóváhagyás: a cULus listán szereplő, általános célú, 2. osztályú áramforrás
CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
környezeti feltételek függvényében
Környezeti hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
Tárolási hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
Mechanikai adatok
Csatlakozás típusa: kábel
Ház anyaga: sárgaréz, fehér bronz bevonattal
Arc: PBT, zöld
Védelmi típus: IP68
kábellel
Érvéghüvelyek: igen
Kábel átmérő: 4,3 mm ± 0,15 mm
Hajlítási sugár:> 10x kábelátmérő
PVC
Szín: fekete
Magok száma: 4
Vezeték keresztmetszete: 0,34 mm 2
Hossz: 2 m
Súly: 198 g
Meghúzási nyomaték: 0 ... 30 Nm
Általános információk
Szállítási terjedelem: 2 db rögzítőfogas anyával szállítjuk
