Name: Pepperl+Fuchs Érzékelő Induktív NBB4-12GM30-E2-5M 326163-0022 M30 Síkba építhető PNP
Brand: Pepperl+Fuchs
SKU: 2628136
Availability: BackOrder

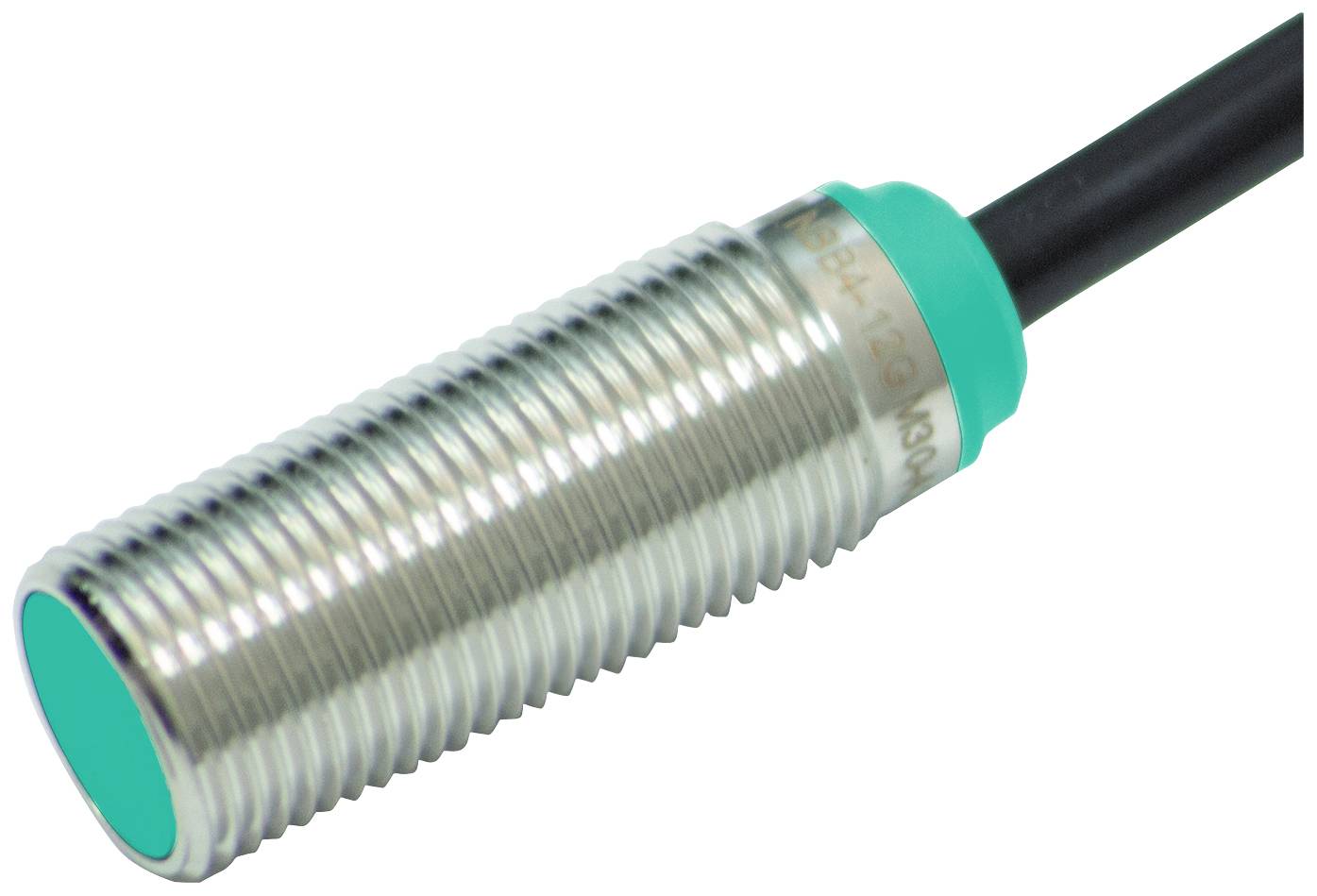

Egy hengeres, fémes érzékelő zöld műanyag végződéssel és csatlakoztatott kábellel.

Hasonló kivitel

Termék típus

Érzékelő

Max. üzemi feszültség

36 V

Érintkező típus

1 záró

Kapcsolási távolság (max.)

4 mm

Kimenetek

PNP

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 21. [H.]

Szám

Összesen (42 990 Ft / Darab)

42 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Érzékelő

Gyártói szám: NBB4-12GM30-E2-5M

Üzemi feszültség (min.): 5 V

Max. üzemi feszültség: 36 V

Üzemi feszültség: 5 - 36 V

Érintkező típus: 1 záró

Kapcsolási távolság (max.): 4 mm

Kimenetek: PNP

Ház anyaga: Sárgaréz

Kivitel: Induktív

Beépítési mód: Síkba építhető

Méret: M30

Csatlakozó: Vezetékek

Kábelhossz: 5 m

Jellemzők: LED-es jelző

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 85 °C

: IP68

Tartalom: 1 db

Vezeték nélküli töltő funkció: Nem

Kapcsolási frekvencia: 2550 Hz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2628136 Pepperl+Fuchs Érzékelő Induktív NBB4-12GM30-E2-5M 326163-0022 M30 Síkba építhető PNP

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2628136 Pepperl+Fuchs Érzékelő Induktív NBB4-12GM30-E2-5M 326163-0022 M30 Síkba építhető PNP

Leírás

Kapcsolási távolság: 4 mm, beépítés: süllyesztett, kapcsolási funkció: kontaktus (NO), kimenet típusa: PNP, üzemi feszültség: 5 ... 36 V, üzemi áram: 0 ... 200 mA

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Kapcsolási funkció: érintkezés (NO)
Kimenet típusa: PNP
Kapcsolási táv: 4 mm
Egy síkba építendő
Kimeneti polaritás: DC
Biztosított kapcsolási távolság: 0 ... 3,24 mm
Működtető elem: szerkezeti acél, pl. B. 1.0037, S235JR (korábban St37-2) | 12 mm x 12 mm x 1 mm
redukciós tényező r Al : 0.4
redukciós tényező r Cu : 0,35
redukciós tényező r V2A (1.4301) : 0,79
redukciós tényező r Kisasszony : 0,49
Kimenet típusa: 3 vezetékes
Műszaki adatok
Üzemi feszültség: 5... 36 V
Kapcsolási frekvencia: 0 ... 2550 Hz
hiszterézis: általában 5%
Fordított polaritás elleni védelem: fordított polaritás elleni védelem
Rövidzárlat elleni védelem: órajel
Feszültségesés: ≤ 1V
Üzemi áram: 0 ... 200 mA
Maradékáram: 20 µA max
Üresjárati áram: ≤10mA
Készenléti késleltetés: ≤ 10 ms
Kapcsolási állapot kijelző: LED, sárga
Funkcionális biztonsági jellemzők
MTTF azaz : 1721 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Megfelelőségi nyilatkozat
LABS megfelelőség: VDMA 24364-C1/T100°CW
Szabványoknak és irányelveknek való megfelelés
Szabványoknak való megfelelés
Szabványok: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Jóváhagyások és bizonyítványok
EAC megfelelőség: TR CU 020/2011
Érintésvédelmi osztály II
Névleges szigetelési feszültség: 36 V
Névleges impulzusállósági feszültség: 500 V
UL-jóváhagyás: a cULus listán szereplő, általános célú, 2. osztályú áramforrás
CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
környezeti feltételek függvényében
Környezeti hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
Tárolási hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
Mechanikai adatok
Csatlakozás típusa: kábel
Ház anyaga: sárgaréz, fehér bronz bevonattal
Arc: PBT, zöld
Védelmi típus: IP68
kábellel
Érvéghüvelyek: igen
Kábel átmérő: 4,3 mm ± 0,15 mm
Hajlítási sugár:> 10x kábelátmérő
PVC
Szín: fekete
Magok száma: 3
Vezeték keresztmetszete: 0,34 mm 2
Hossz: 5m
Súly: 151 g
Meghúzási nyomaték: 0 ... 10 Nm
Általános információk
Szállítási terjedelem: 2 db rögzítőfogas anyával szállítjuk
