Name: Pepperl+Fuchs Érzékelő Induktív NJ20+U1+E2-Y287109 287109 Síkba építhető PNP
Brand: Pepperl+Fuchs
SKU: 2628347
Availability: BackOrder

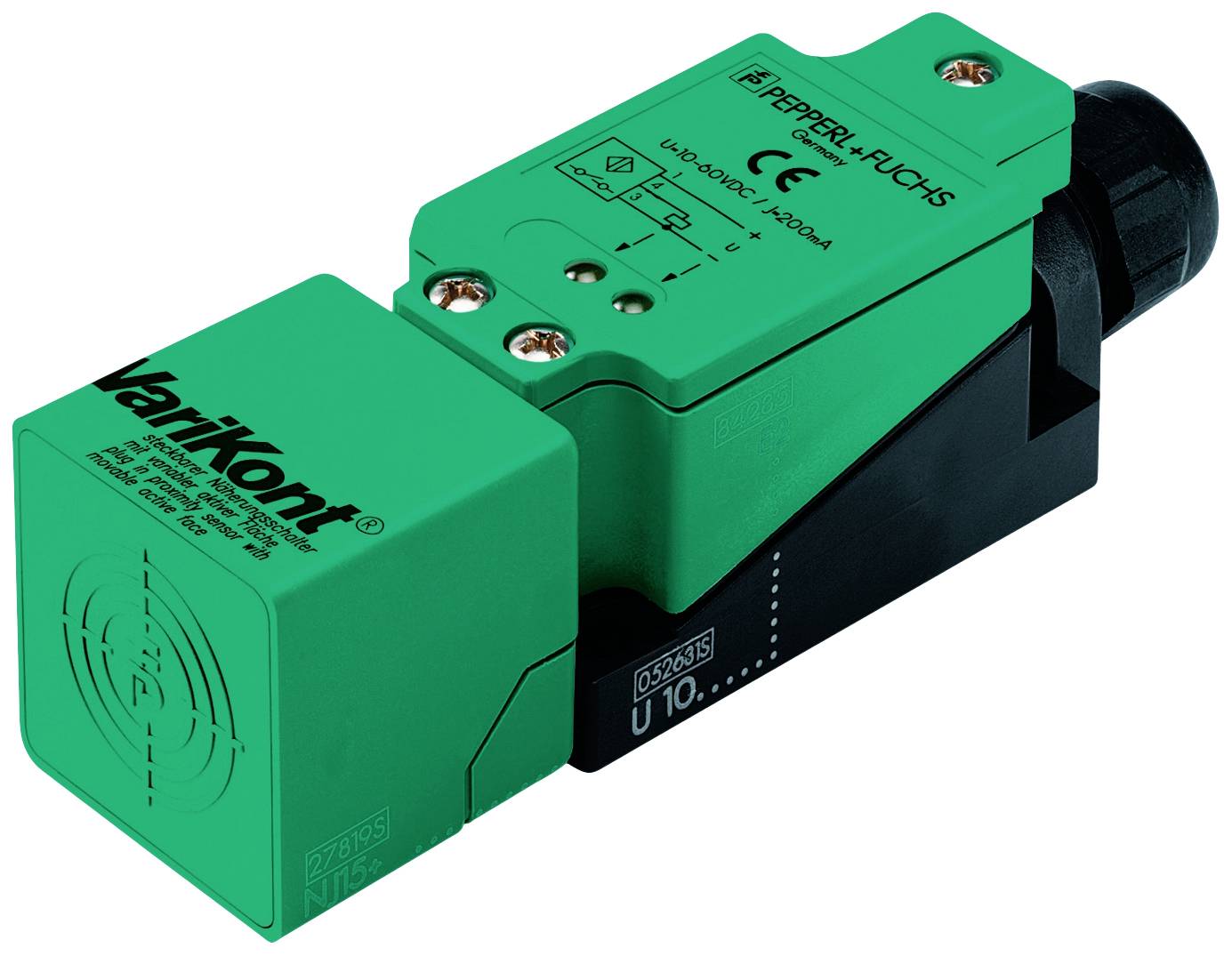

Zöld és fekete induktív közelítésérzékelő 'Pepperl+Fuchs' Varikont felirattal, automatizált ipari vezérléshez.

Hasonló kivitel

Termék típus

Érzékelő

Max. üzemi feszültség

30 V

Érintkező típus

1 záró

Kapcsolási távolság (max.)

20 mm

Kimenetek

PNP

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 21. [H.]

Szám

Összesen (242 990 Ft / Darab)

242 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Érzékelő

Gyártói szám: NJ20+U1+E2-Y287109

Üzemi feszültség (min.): 10 V

Max. üzemi feszültség: 30 V

Üzemi feszültség: 10 - 30 V

Érintkező típus: 1 záró

Kapcsolási távolság (max.): 20 mm

Kimenetek: PNP

Ház anyaga: PBT

Kivitel: Induktív

Beépítési mód: Síkba építhető

Csatlakozó: Csavaros kapocs

Jellemzők: LED-es jelző

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 70 °C

: IP68

Tartalom: 1 db

Vezeték nélküli töltő funkció: Nem

Kapcsolási frekvencia: 150 Hz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2628347 Pepperl+Fuchs Érzékelő Induktív NJ20+U1+E2-Y287109 287109 Síkba építhető PNP

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2628347 Pepperl+Fuchs Érzékelő Induktív NJ20+U1+E2-Y287109 287109 Síkba építhető PNP

Leírás

Kapcsolási távolság: 20 mm, beépítés: süllyesztett, kapcsolási funkció: kontaktus (NO), kimenet típusa: PNP, üzemi feszültség: 10 ... 30 V, üzemi áram: 0 ... 200 mA

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Kapcsolási funkció: érintkezés (NO)
Kimenet típusa: PNP
Kapcsolási táv: 20 mm
Egy síkba építendő
Kimeneti polaritás: DC
Biztosított kapcsolási távolság: 0 ... 16,2 mm
Valós kapcsolási távolság: 18 ... 22 mm, általában 20 mm
redukciós tényező r Al : 0,35
redukciós tényező r Cu : 0,35
redukciós tényező r V2A (1.4301) : 0.8
Kimenet típusa: 3 vezetékes
Műszaki adatok
Üzemi feszültség: 10... 30 V
Kapcsolási frekvencia: 0 ... 150 Hz
Hiszterézis: 1 ... 10 általában 5%
Fordított polaritás elleni védelem: fordított polaritás elleni védelem
Rövidzárlat elleni védelem: órajel
Feszültségesés: ≤ 2,8V
Feszültségesés az I-nél L
Feszültségesés I L = 1 mA, kapcsolóelem: 0,5 ... 2,3V típus 0,9V
Feszültségesés I L = 10 mA, kapcsolóelem: 0,8 ... 2.2V típus 1.4V
Feszültségesés I L = 20 mA, kapcsolóelem: 0,9 ... 2,3V típus 1,5V
Feszültségesés I L = 50 mA, kapcsolóelem: 0,9 ... 2,5V típus 1,6V
Feszültségesés I L = 100 mA, kapcsolóelem: 1 ... 2.6V típus 1.8V
Feszültségesés I L = 200 mA, kapcsolóelem: 1,2 ... 2.8V típus 2V
Üzemi áram: 0 ... 200 mA
Maradékáram: 0 ... 0,5 mA típus 0,01 mA
maradékáram T u =40 °C kapcsolóelem kikapcsolása: ≤ 100 µA
Üresjárati áram: ≤10mA
Készenléti késleltetés: ≤ 50 ms
Üzemi feszültség kijelző: LED, zöld
Kapcsolási állapot kijelző: LED, sárga
Funkcionális biztonsági jellemzők
MTTF azaz : 819 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Szabványoknak és irányelveknek való megfelelés
Szabványoknak való megfelelés
Szabványok: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Jóváhagyások és bizonyítványok
UL jóváhagyás: cULus Listed, General Purpose
CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
környezeti feltételek függvényében
Környezeti hőmérséklet: -25 ... 70 °C (-13 ... 158 °F)
Tárolási hőmérséklet: -25 ... 85 °C (-13 ... 185 °F-on)
Mechanikai adatok
Csatlakozás típusa: csavaros sorkapcsok
Csatlakozási tudnivalók: Egy kapocsponton maximum 2 azonos érkeresztmetszetű vezeték szerelhető fel! | Meghúzási nyomaték 1,2 Nm + 10%
Vezeték keresztmetszete: 2,5 mm-ig 2
Legkisebb huzalkeresztmetszet: huzalvég érvéghüvely nélkül 0,5 mm 2 , érvéghüvellyel 0,34 mm 2
Legnagyobb huzalkeresztmetszet: huzalvég érvéghüvely nélkül 2,5 mm 2 , érvéghüvellyel 1,5 mm 2
Csavaros kábelrögzítés
Megjegyzés: Bevágásos tömítőgyűrű: | Furatátmérő 7 / 10,5 / 13 / 16 mm | A csatlakozókábel méretének meg kell egyeznie a vágógyűrű kiválasztott furatával.
Ház anyaga: PBT Viton tömítésekkel és PVDF csavaros csatlakozással
Arc: PBT
Védelmi típus: IP68
