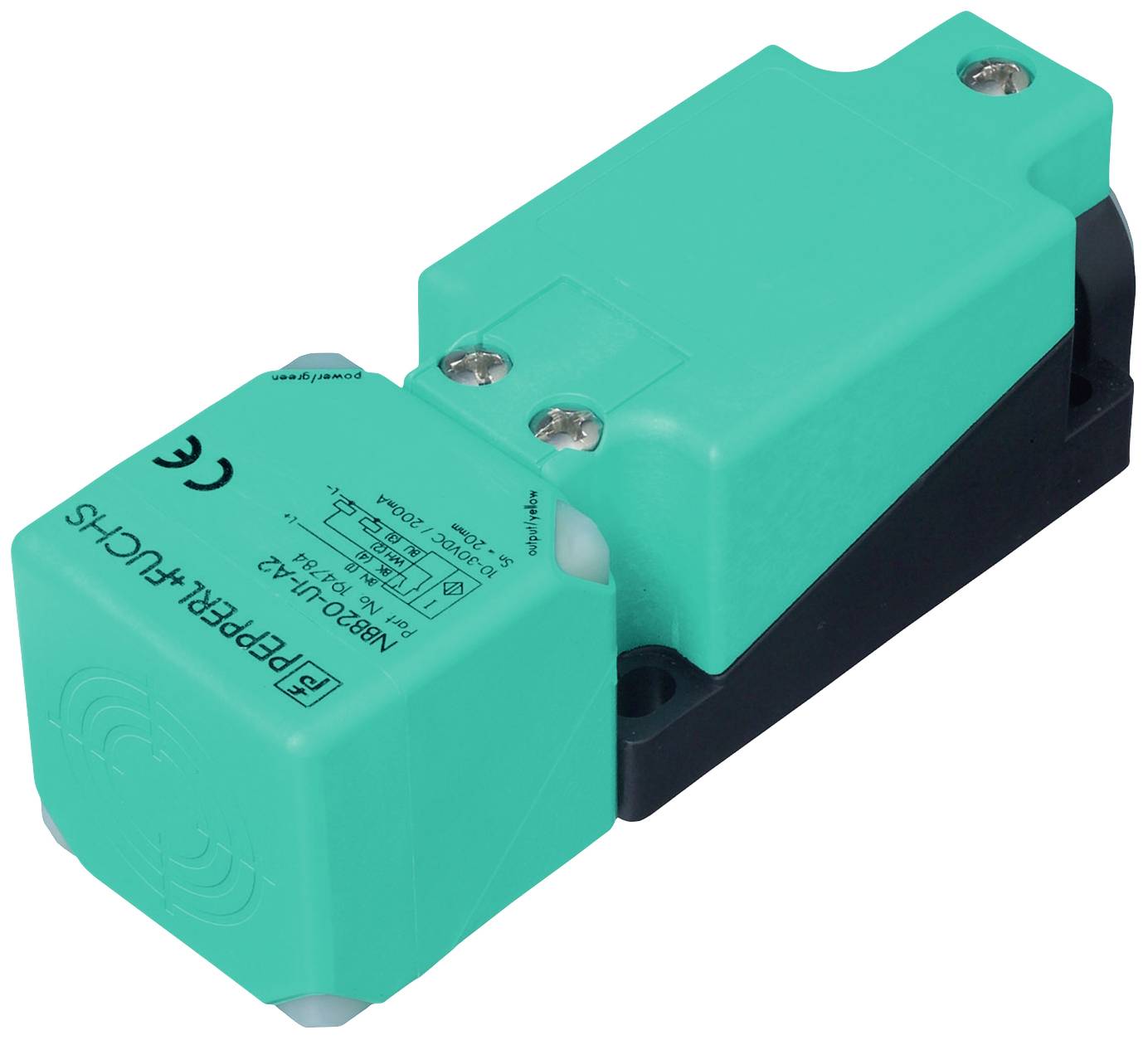

Hasonló kivitel
Pepperl+Fuchs Érzékelő Induktív NRB20-U1-E2-IO 306534-0005 Síkba építhető PNP
Termék típus
Érzékelő
Max. üzemi feszültség
30 V/DC
Érintkező típus
1 nyitó
1 záró
Kapcsolási távolság (max.)
20 mm
Kimenetek
PNP
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (61 990 Ft / Darab)
61 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Érzékelő
- Gyártói szám
NRB20-U1-E2-IO
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Érintkező típus
1 nyitó
1 záró
- Kapcsolási távolság (max.)
20 mm
- Kimenetek
PNP
- Ház anyaga
Poliamid
- Kivitel
Induktív
- Anyagjellemző
Porbevonatos
- Beépítési mód
Síkba építhető
- Csatlakozó
Csavaros kapocs
- Jellemzők
LED-es jelző
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
70 °C
IP67
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- Kapcsolási frekvencia
440 Hz
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2628465 Pepperl+Fuchs Érzékelő Induktív NRB20-U1-E2-IO 306534-0005 Síkba építhető PNP
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2628465 Pepperl+Fuchs Érzékelő Induktív NRB20-U1-E2-IO 306534-0005 Síkba építhető PNP
Leírás
Kapcsolási távolság: 20 mm (gyári beállítás), Beépítés: süllyesztett, Kapcsolási funkció: NO/NC programozható, Kimenet típusa: PNP, Üzemi feszültség: 10 ... 30 V DC, üzemi áram: 0 ... 200 mA
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Kapcsolási funkció: alaphelyzetben nyitott/zárt (NO/NC) programozható
- Kimenet típusa: PNP
- Kapcsolási távolság: 20 mm (gyári beállítás)
- Közeli érzékelési távolság: 15 mm (szoftver aktiválja)
- Egy síkba építendő
- Kimeneti polaritás: DC
- Biztosított kapcsolási távolság: 0 ... 16,2 mm
- redukciós tényező r Al : 1
- redukciós tényező r Cu : 1
- redukciós tényező r V2A (1.4301) : 1
- redukciós tényező r St37 : 1
- Kimenet típusa: 3 vezetékes
- Műszaki adatok
- Üzemi feszültség: 10... 30VDC
- Kapcsolási frekvencia: 0 ... 440 Hz (kapcsolási pont működése) | 0 ... 10 Hz (ablak mód, kapcsolási pont üzemmód stabilitásriasztással)
- hiszterézis: általában 3%
- Fordított polaritás elleni védelem: fordított polaritás elleni védelem
- Rövidzárlat elleni védelem: órajel
- Feszültségesés: ≤ 0,5V
- Üzemi áram: 0 ... 200 mA
- Maradékáram: 0 ... 0,5 mA, típus: 60 µA 25 °C-on
- Üresjárati áram: ≤20mA
- Készenléti késleltetés: max. 150 ms
- DC mágneses tér: 200 mT
- Váltakozó mágneses tér: 200 mT
- Üzemi feszültség kijelző: LED, zöld
- Állapotjelző: LED, sárga
- Funkcionális biztonsági jellemzők
- MTTF azaz : 701 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = 4-es terminál)
- IO-Link verzió: 1.1
- Eszközazonosító: 0x201005 (2101253)
- Átviteli sebesség: COM2 (38,4 kbps)
- Minimális ciklusidő: 2,3 ms
- Folyamatadatok szélessége: Folyamatadat-bevitel (vezérlőoldal): 2 bit | Folyamatadatok kimenete (vezérlő oldal): nincs
- "SIO mód" támogatás: igen
- Kompatibilis mester port típusa: A
- Szabványoknak és irányelveknek való megfelelés
- Szabványoknak való megfelelés
- Szabványok: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Jóváhagyások és bizonyítványok
- Érintésvédelmi osztály II
- Névleges szigetelési feszültség: 60 V
- Névleges impulzusálló feszültség: 800 V
- UL jóváhagyás: cULus Listed, Általános célú | 2. osztályú áramforrás
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -25 ... 70 °C (-13 ... 158 °F)
- Tárolási hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
- Mechanikai adatok
- Csatlakozás típusa: csavaros sorkapcsok
- Csatlakozási tudnivalók: Egy kapocsponton maximum 2 azonos érkeresztmetszetű vezeték szerelhető fel! | Meghúzási nyomaték 1,2 Nm + 10%
- Vezeték keresztmetszete: 2,5 mm-ig 2
- Legkisebb huzalkeresztmetszet: huzalvég érvéghüvely nélkül 0,5 mm 2 , érvéghüvellyel 0,34 mm 2
- Legnagyobb huzalkeresztmetszet: huzalvég érvéghüvely nélkül 2,5 mm 2 , érvéghüvellyel 1,5 mm 2
- Ház anyaga: PA/fém epoxi porszórt bevonattal
- Arc: PA
- Ház alapja: műanyag
- Védelmi típus: IP67
- Súly ................................................... 275 g
- Megjegyzés: Meghúzási nyomaték: 1,8 Nm (ház)
- Gyári beállítások
- Alapértelmezés: üzemmód = kapcsolási pont működés stabilitásriasztással | Kapcsolási funkció = közelebb (NO) | Érzékelési távolság = 20 mm
