Name: Pepperl+Fuchs Érzékelő Induktív NSB15-L2M-2E2-V1-S2D2 304275-000001 Síkba építhető PNP
Brand: Pepperl+Fuchs
SKU: 2627838
Availability: BackOrder

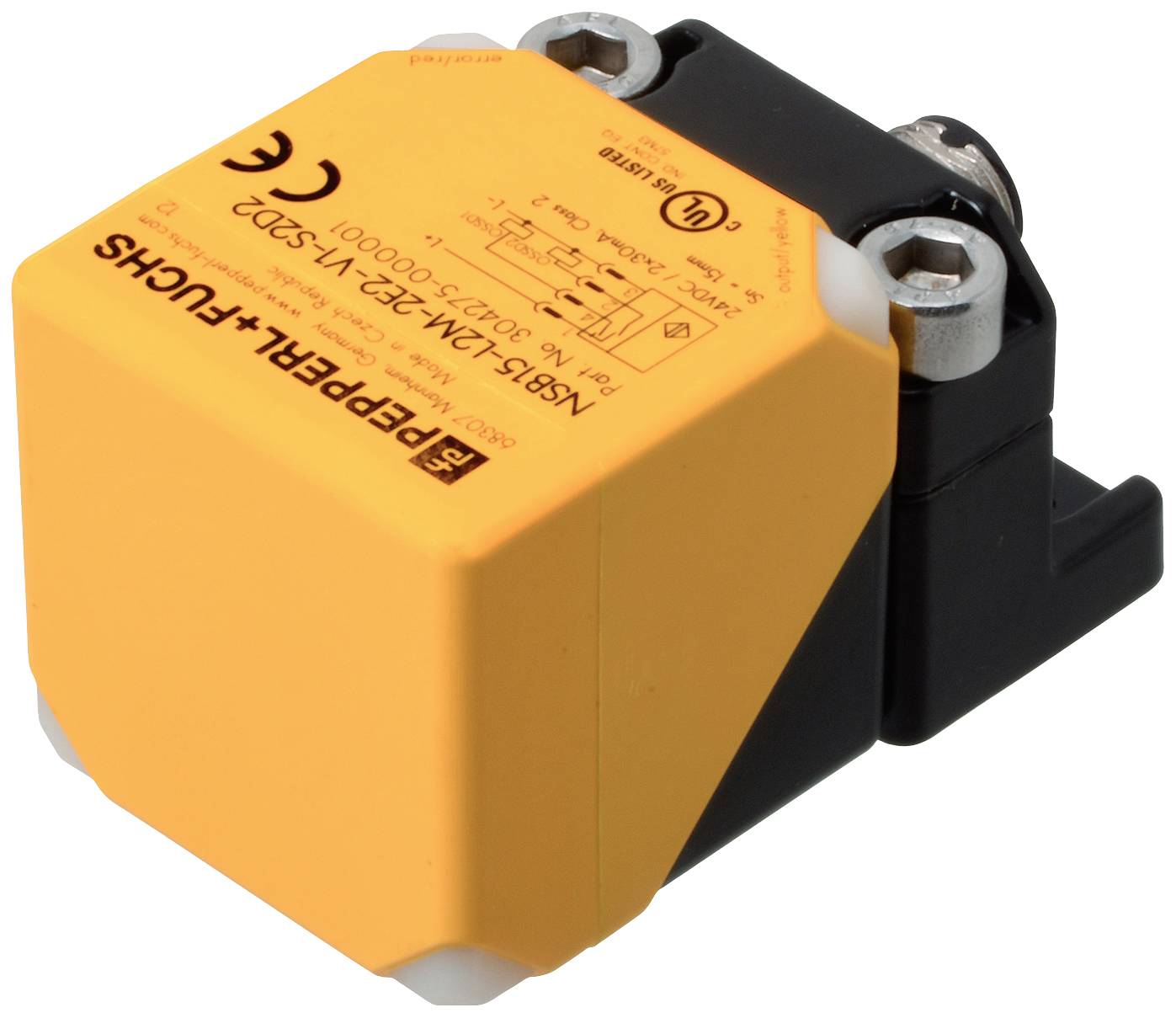

Sárga, téglalap alakú érzékelőház fekete rögzítéssel, rajta a 'PEPPERL+FUCHS' márkafelirat.

Hasonló kivitel

Termék típus

Érzékelő

Max. üzemi feszültség

30 V

Érintkező típus

2 záró

Kapcsolási távolság (max.)

15 mm

Kimenetek

PNP

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 21. [H.]

Szám

Összesen (84 990 Ft / Darab)

84 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Érzékelő

Gyártói szám: NSB15-L2M-2E2-V1-S2D2

Üzemi feszültség (min.): 18 V

Max. üzemi feszültség: 30 V

Üzemi feszültség: 18 - 30 V

Érintkező típus: 2 záró

Kapcsolási távolság (max.): 15 mm

Kimenetek: PNP

Ház anyaga: Poliamid (üvegszál erősítéssel)

Kivitel: Induktív

Beépítési mód: Síkba építhető

Csatlakozó: Csatlakozódugó M12, 4 pólusú

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 70 °C

: IP68
IP69

Tartalom: 1 db

Vezeték nélküli töltő funkció: Nem

Kapcsolási frekvencia: 10 Hz

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2627838 Pepperl+Fuchs Érzékelő Induktív NSB15-L2M-2E2-V1-S2D2 304275-000001 Síkba építhető PNP

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2627838 Pepperl+Fuchs Érzékelő Induktív NSB15-L2M-2E2-V1-S2D2 304275-000001 Síkba építhető PNP

Leírás

Kapcsolási távolság: 15 mm, beépítés: süllyesztett, kapcsolási funkció: 2 x kontaktus (NO), kimenet típusa: PNP, üzemi feszültség: 18 ... 30 V, üzemi áram: 1 ... 30mA kimenetenként

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Kapcsolási funkció: 2x normál nyitott (NO)
Kimenet típusa: PNP
Kapcsolási táv: 15 mm
Egy síkba építendő
Kimeneti polaritás: DC
Biztosított kapcsolási távolság: 0 ... 12,15 mm
Működtető elem: referenciaelem az EN IEC 60947-5-2 (FE360 - ST37K) szerint | 45 mm x 45 mm x 1 mm
redukciós tényező r Al : 0.4
redukciós tényező r Cu : 0,35
redukciós tényező r V2A (1.4301) : 0.9
redukciós tényező r Kisasszony : 0,45
Kimenet típusa: 4 vezetékes
Műszaki adatok
Üzemi feszültség: 18... 30 V
Névleges üzemi feszültség: 24 V
Kapcsolási frekvencia: 0 ... 10 Hz
hiszterézis: általában 5%
Fordított polaritás elleni védelem: fordított polaritás elleni védelem
Rövidzárlat elleni védelem: órajel
Túlterhelési ellenállás: igen
Feszültségesés: ≤ 3V | az I-nél L (az összes kimenet összege) max. 50 mA
Névleges szigetelési feszültség: 30 V
Üzemi áram: 1 ... 30mA kimenetenként
Maradékáram: 0 ... 0,5 mA
Üresjárati áram: ≤15mA
Készenléti késleltetés: ≤ 300 ms
Kapcsolási állapot kijelző: LED, sárga
Hibajelzés: LED, piros
Funkcionális biztonsági jellemzők
Biztonsági integritási szint (SIL): SIL 2
Teljesítményszint (PL): PL d
Kategória: 2. kat
MTTF azaz :> 7500 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): min. 60%
A PDDB biztonságos kikapcsolási távolsága: 22,5 mm
Szabványoknak és irányelveknek való megfelelés
Szabványoknak való megfelelés
Szabványok: EN IEC 60947-5-2:2007 | ENIEC 60947-5-3:2013 | EN ISO 13849-1:2015 | ENIEC 61508:2010 | EN62061:2005+AC:2010+A1:2013+A2:2015 | Kompatibilis az EN ISO 61131-2:2007 Type 1, 2, 3 szabványokkal
Jóváhagyások és bizonyítványok
EAC megfelelőség: TR CU 020/2011
UL-jóváhagyás: a cULus listán szereplő, általános célú, 2. osztályú áramforrás
CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
környezeti feltételek függvényében
Környezeti hőmérséklet: -25 ... 70 °C (-13 ... 158 °F)
Tárolási hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
Működési magasság: ≤ 2000 m tengerszint feletti magasságban
Mechanikai adatok
Csatlakozás típusa: készülékcsatlakozó M12 x 1, 4 tűs
Ház anyaga: PA-GF35 | Xilán bevonatú fém talp | Xylan bevonatú fém rögzítő karima.
Előlap: PA-GF35
Védettségi fokozat: IP68 / IP69
Súly: 192 g
