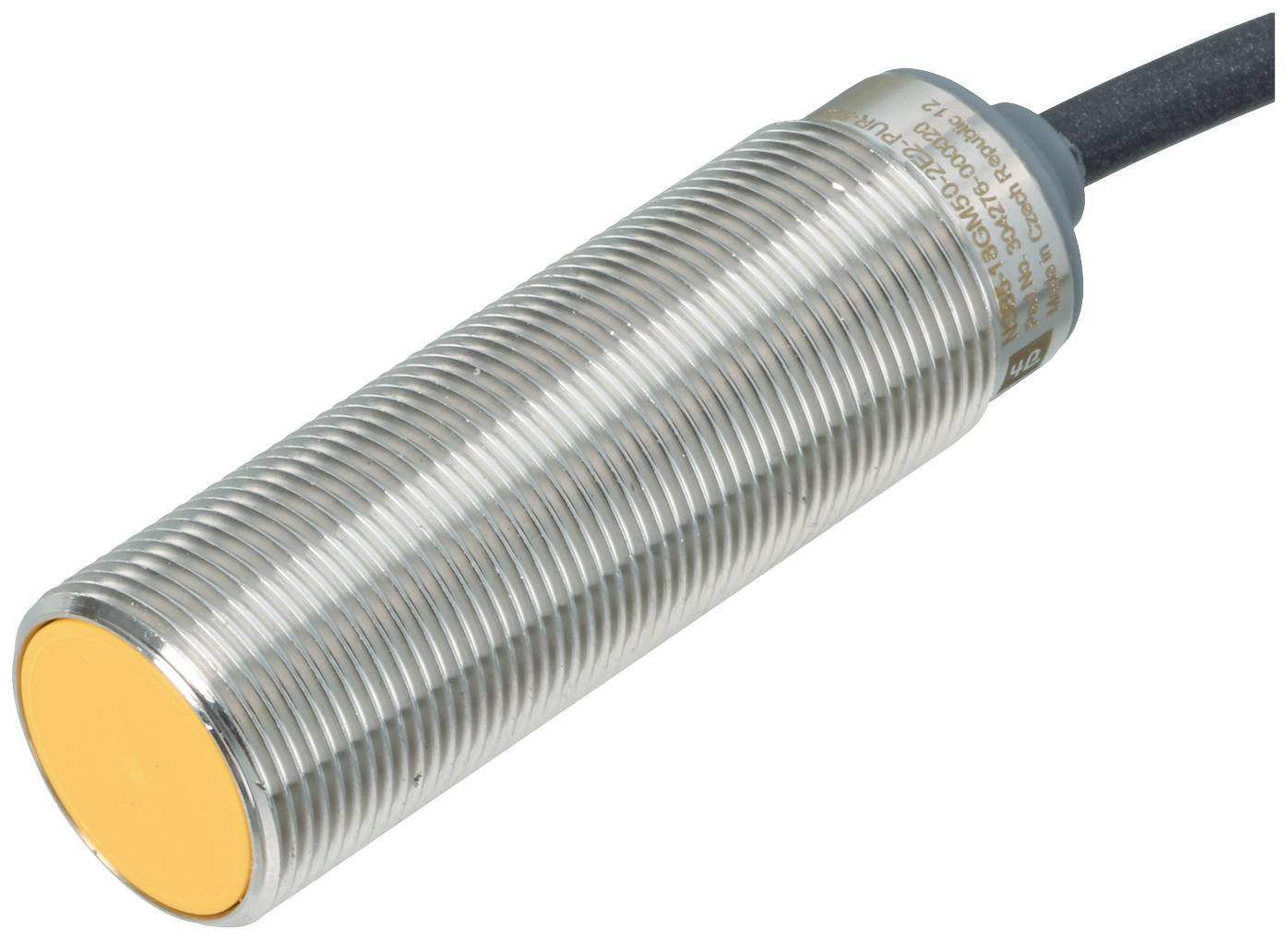

Pepperl+Fuchs Érzékelő Induktív NSB5-18GH50-2E2-S2D2 304276-000024 M18 Síkba építhető PNP
Termék típus
Érzékelő
Max. üzemi feszültség
30 V
Érintkező típus
2 záró
Kapcsolási távolság (max.)
5 mm
Kimenetek
PNP
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (73 990 Ft / Darab)
73 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Érzékelő
- Gyártói szám
NSB5-18GH50-2E2-S2D2
- Üzemi feszültség (min.)
18 V
- Max. üzemi feszültség
30 V
- Üzemi feszültség
18 - 30 V
- Érintkező típus
2 záró
- Kapcsolási távolság (max.)
5 mm
- Kimenetek
PNP
- Ház anyaga
Nemesacél V4A
- Kivitel
Induktív
- Anyagjellemző
Rozsdamentes
- Beépítési mód
Síkba építhető
- Méret
M18
- Csatlakozó
Vezetékek
- Kábelhossz
2 m
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
70 °C
IP68
IP69
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- Kapcsolási frekvencia
30 Hz
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2627955 Pepperl+Fuchs Érzékelő Induktív NSB5-18GH50-2E2-S2D2 304276-000024 M18 Síkba építhető PNP
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627955 Pepperl+Fuchs Érzékelő Induktív NSB5-18GH50-2E2-S2D2 304276-000024 M18 Síkba építhető PNP
Leírás
Kapcsolási távolság: 5 mm, beépítés: süllyesztett, kapcsolási funkció: 2 x kontaktus (NO), kimenet típusa: PNP, üzemi feszültség: 18 ... 30 V, üzemi áram: 1 ... 30mA kimenetenként
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Kapcsolási funkció: 2x normál nyitott (NO)
- Kimenet típusa: PNP
- Kapcsolási táv: 5 mm
- Egy síkba építendő
- Kimeneti polaritás: DC
- Biztosított kapcsolási távolság: 0 ... 4,05 mm
- Működtető elem: referenciaelem az EN IEC 60947-5-2 (FE360 - ST37K) szerint | 18 mm x 18 mm x 1 mm
- redukciós tényező r Al : 0,5
- redukciós tényező r Cu : 0.4
- redukciós tényező r V2A (1.4301) : 0,85
- redukciós tényező r Kisasszony : 0,55
- Kimenet típusa: 4 vezetékes
- Műszaki adatok
- Üzemi feszültség: 18... 30 V
- Névleges üzemi feszültség: 24 V
- Kapcsolási frekvencia: 0 ... 30 Hz
- hiszterézis: általában 5%
- Fordított polaritás elleni védelem: fordított polaritás elleni védelem
- Rövidzárlat elleni védelem: órajel
- Túlterhelési ellenállás: igen
- Feszültségesés: ≤ 3V | az I-nél L (az összes kimenet összege) max. 50 mA
- Névleges szigetelési feszültség: 30 V
- Üzemi áram: 1 ... 30mA kimenetenként
- Maradékáram: 0 ... 0,5 mA
- Üresjárati áram: ≤15mA
- Készenléti késleltetés: ≤ 300 ms
- Kapcsolási állapot kijelző: LED, sárga
- Hibajelzés: LED, piros
- Funkcionális biztonsági jellemzők
- Biztonsági integritási szint (SIL): SIL 2
- Teljesítményszint (PL): PL d
- Kategória: 2. kat
- MTTF azaz :> 7500 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): min. 60%
- A PDDB biztonságos kikapcsolási távolsága: 7,5 mm
- Szabványoknak és irányelveknek való megfelelés
- Szabványoknak való megfelelés
- Szabványok: EN IEC 60947-5-2:2007 | ENIEC 60947-5-3:2013 | EN ISO 13849-1:2015 | ENIEC 61508:2010 | EN62061:2005+AC:2010+A1:2013+A2:2015 | Kompatibilis az EN ISO 61131-2:2007 Type 1, 2, 3 szabványokkal
- Jóváhagyások és bizonyítványok
- EAC megfelelőség: TR CU 020/2011
- UL-jóváhagyás: a cULus listán szereplő, általános célú, 2. osztályú áramforrás
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -25 ... 70 °C (-13 ... 158 °F)
- Tárolási hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
- Működési magasság: ≤ 2000 m tengerszint feletti magasságban
- Mechanikai adatok
- Csatlakozás típusa: PVC kábel, 2 m
- Vezeték keresztmetszete: 0,34 mm 2
- Ház anyaga: rozsdamentes acél 1.4404 / AISI 316L (V4A)
- Arc: PBT
- Védettségi fokozat: IP68 / IP69
- Súly................................................... 92 g
- Általános információk
- Szállítási terjedelem: 2 db anyával szállítjuk
