Name: Pepperl+Fuchs Érzékelő Induktív NSN15-30GH50-2E2-PUR-S2D2 304276-000047 Síkba nem építhető PNP
Brand: Pepperl+Fuchs
SKU: 2628067
Availability: BackOrder

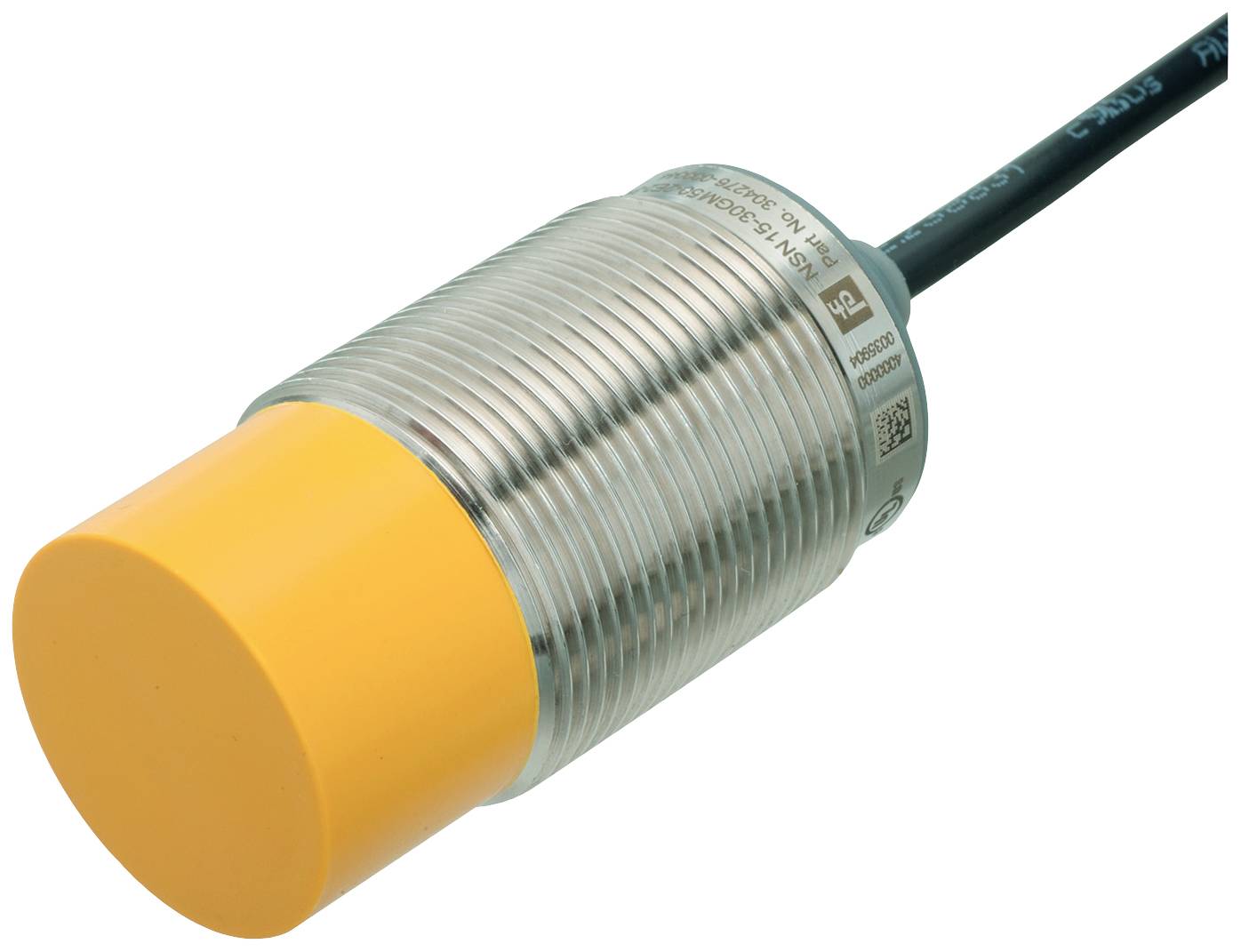

Egy hengeres, induktív érzékelő sárga kupakkal és bordázott fémházzal. Egy kábel van a hátoldalára rögzítve.

Hasonló kivitel

Termék típus

Érzékelő

Max. üzemi feszültség

30 V

Érintkező típus

2 záró

Kapcsolási távolság (max.)

15 mm

Kimenetek

PNP

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 14. [H.]

Szám

Összesen (110 990 Ft / Darab)

110 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Érzékelő

Gyártói szám: NSN15-30GH50-2E2-PUR-S2D2

Üzemi feszültség (min.): 18 V

Max. üzemi feszültség: 30 V

Üzemi feszültség: 18 - 30 V

Érintkező típus: 2 záró

Kapcsolási távolság (max.): 15 mm

Kimenetek: PNP

Ház anyaga: Nemesacél V4A

Kivitel: Induktív

Anyagjellemző: Rozsdamentes

Beépítési mód: Síkba nem építhető

Csatlakozó: Vezetékek

Kábelhossz: 2 m

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 70 °C

: IP68
IP69

Tartalom: 1 db

Vezeték nélküli töltő funkció: Nem

Kapcsolási frekvencia: 20 Hz

Dokumentumok és letöltések

Adatlap

Adatlap 2628067 Pepperl+Fuchs Érzékelő Induktív NSN15-30GH50-2E2-PUR-S2D2 304276-000047 Síkba nem építhető PNP

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2628067 Pepperl+Fuchs Érzékelő Induktív NSN15-30GH50-2E2-PUR-S2D2 304276-000047 Síkba nem építhető PNP

Leírás

Érzékelési távolság: 15mm; Beépítés: nem öblítve; Kapcsolási funkció: 2 x kontaktus létrehozása (NO); Kimenet típusa: PNP; Üzemi feszültség: 18... 30V; Üzemi áram: 1 ... 30mA kimenetenként

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Kapcsolási funkció: 2 x érintkezés (NO)
Kimenet típusa: PNP
Kapcsolási táv: 15 mm
Beépítés: nem süllyesztve
Kimeneti polaritás: DC
Biztosított kapcsolási távolság: 0 ... 12,15 mm
Működtető elem: referenciaelem az EN IEC 60947-5-2 (FE360 - ST37K) szerint | 45 mm x 45 mm x 1 mm
redukciós tényező r Al : 0,5
redukciós tényező r Cu : 0,5
redukciós tényező r V2A (1.4301) : 0.8
redukciós tényező r Kisasszony : 0,55
Kimenet típusa: 4 vezetékes
Műszaki adatok
Üzemi feszültség: 18... 30 V
Névleges üzemi feszültség: 24 V
Kapcsolási frekvencia: 0 ... 20 Hz
hiszterézis: általában 5%
Fordított polaritás elleni védelem: fordított polaritás elleni védelem
Rövidzárlat elleni védelem: órajel
Túlterhelési ellenállás: igen
Feszültségesés: ≤ 3V | az I-nél L (az összes kimenet összege) max. 50 mA
Névleges szigetelési feszültség: 30 V
Üzemi áram: 1 ... 30mA kimenetenként
Maradékáram: 0 ... 0,5 mA
Üresjárati áram: ≤15mA
Készenléti késleltetés: ≤ 300 ms
Kapcsolási állapot kijelző: LED, sárga
Hibajelzés: LED, piros
Funkcionális biztonsági jellemzők
Biztonsági integritási szint (SIL): SIL 2
Teljesítményszint (PL): PL d
Kategória: 2. kat
MTTF azaz :> 7500 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): min. 60%
A PDDB biztonságos kikapcsolási távolsága: 22,5 mm
Szabványoknak és irányelveknek való megfelelés
Szabványoknak való megfelelés
Szabványok: EN IEC 60947-5-2:2007 | ENIEC 60947-5-3:2013 | EN ISO 13849-1:2015 | ENIEC 61508:2010 | EN62061:2005+AC:2010+A1:2013+A2:2015 | Kompatibilis az EN ISO 61131-2:2007 Type 1, 2, 3 szabványokkal
Jóváhagyások és bizonyítványok
EAC megfelelőség: TR CU 020/2011
UL-jóváhagyás: a cULus listán szereplő, általános célú, 2. osztályú áramforrás
CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nincsenek ellátva CCC címkével.
környezeti feltételek függvényében
Környezeti hőmérséklet: -25 ... 70 °C (-13 ... 158 °F)
Tárolási hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
Működési magasság: ≤ 2000 m tengerszint feletti magasságban
Mechanikai adatok
Csatlakozás típusa: PUR kábel, 2 m
Vezeték keresztmetszete: 0,34 mm 2
Ház anyaga: rozsdamentes acél 1.4404 / AISI 316L (V4A)
Arc: PBT
Védettségi fokozat: IP68 / IP69
Súly: 160 g
Általános információk
Szállítási terjedelem: 2 db anyával szállítjuk
