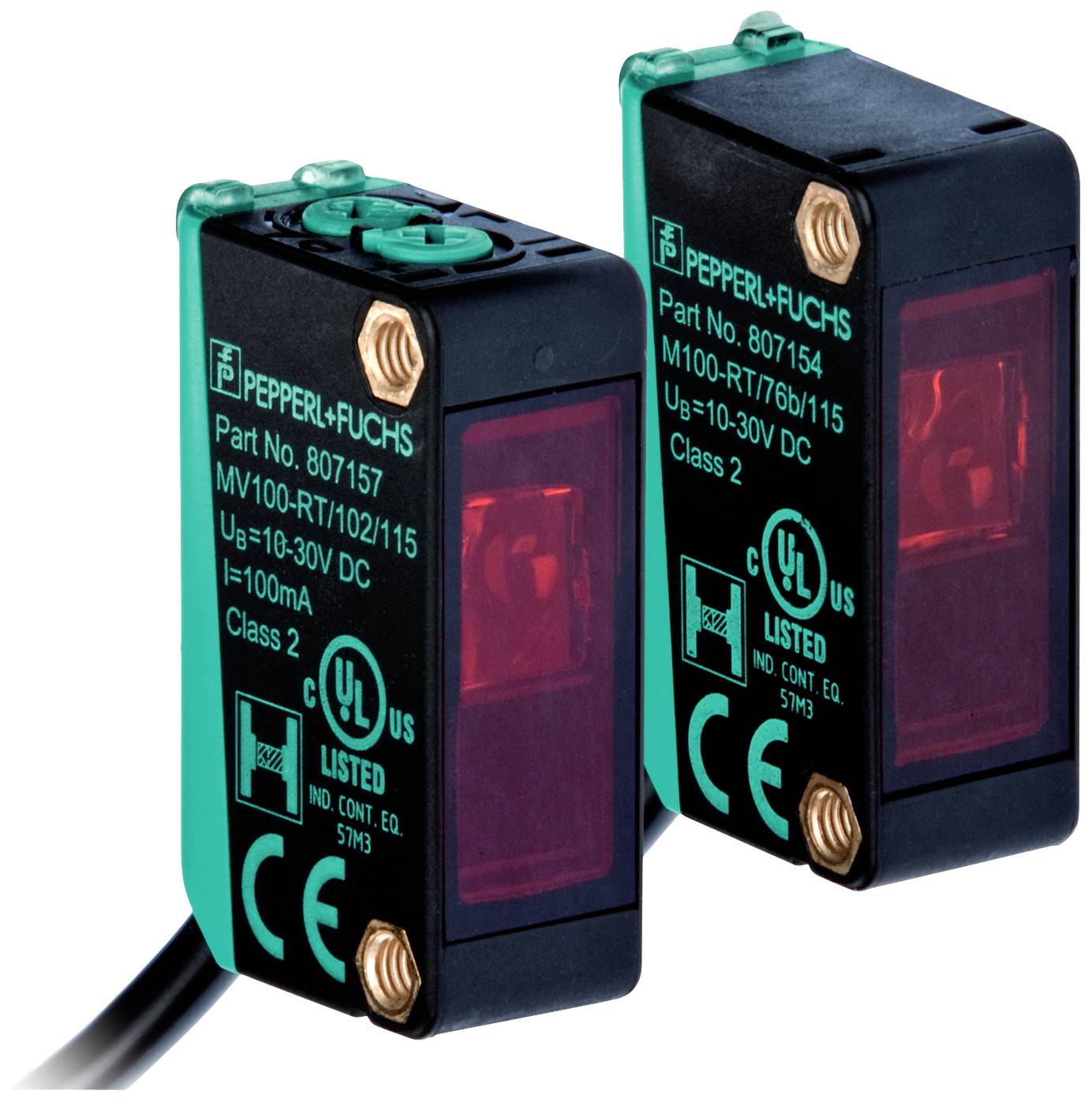

Pepperl+Fuchs Fénysorompó M100/MV100-6757/103/115 275537 átkapcsoló (világos BE/sötét BE) 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Fénysorompó
Funkciók
átkapcsoló (világos BE/sötét BE)
Max. üzemi feszültség
30 V/DC
Csatlakozó
Vezetékek
Gyártói szám
M100/MV100-6757/103/115
Adatlap (PDF)
Szám
Összesen (52 748 Ft / Darab)
52 748 Ft
ÁFA nélkül
Műszaki adatok
- Termék típus
Fénysorompó
- Gyártói szám
M100/MV100-6757/103/115
- Funkciók
átkapcsoló (világos BE/sötét BE)
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
0.5 ms
- Kimenetek
PNP
- Kapcsolási frekvencia
1000 Hz
- Csatlakozó
Vezetékek
- Kábelhossz
2 m
- Ház anyaga
Polikarbonát
- Adó típus
LED, piros
2 m
- Jellemzők
LED-es jelző
- Hőmérséklet (min.)
-30 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
11 mm
- Magasság
31 mm
- Mélység
20 mm
- Méret
(Sz x Ma x Mé) 11 x 31 x 20 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2628781 Pepperl+Fuchs Fénysorompó M100/MV100-6757/103/115 275537 átkapcsoló (világos BE/sötét BE) 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2628781 Pepperl+Fuchs Fénysorompó M100/MV100-6757/103/115 275537 átkapcsoló (világos BE/sötét BE) 1 db
Leírás
Működési tartomány: 0 ... 1,5 m, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, jelkimenet: 1 PNP kimenet, zárlatbiztos, polaritásváltás ellen védett, nyitott kollektor, kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: lámpakapcsolás, csatlakozás: fix kábel 2 m, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -30 ... 60 °C (-22 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Különálló egységek
- Adó: M100-6757/76a/115
- Vevő: MV100-6757/103/115
- Általános adatok
- Működési tartomány: 0 ... 1,5 m
- Határtávolság: 2 m
- Fénykibocsátó: LED
- Fény: piros, váltakozó
- Fénypont átmérője: kb 0,14 m 2 m távolságban
- Nyitási szög: kb. 2°
- Fénykibocsátás: frontális
- Környezeti fény határértéke: EN 60947-5-2
- Funkcionális biztonsági jellemzők
- MTTF azaz : 860 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: Hálózat be van kapcsolva (bekapcsolva)
- Funkciókijelző: Vevő: sárga LED, világít, ha a fénysugár akadálytalan, villog, ha a funkcionális tartalék alul van; kikapcsol, ha a sugár megszakad
- Kezelőszervek: Érzékenység beállító
- Kezelőszervek: világos/sötét váltás
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- Üresjárati áram: Adó: ≤ 15mA | Vevő: ≤8mA
- bemenet
- Tesztbemenet: a távadó kikapcsolása +U-nál B Kijárat
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: lámpakapcsolás
- Jelkimenet: 1 PNP kimenet, rövidzárlatbiztos, fordított polaritás elleni védelem, nyitott kollektor
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, ellenállásos terhelés
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 1000 Hz
- Válaszidő: 0,5 ms
- Megfelelőségi nyilatkozat
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- EAC megfelelőség: TR CU 020/2011
- UL-felismerés: cULus listás, 2. osztályú tápforrás vagy UL listás tápegység korlátozott feszültségkimenettel (esetleg integrált) biztosítékkal (max. 3,3 A az UL248 szerint), 1. típusú ház
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -30 ... 60 °C (-22 ... 140°F)
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 11mm
- Ház magasság: 31 mm
- Doboz mélység: 20 mm
- Védelmi típus: IP67
- Csatlakozás: fix kábel 2 m
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Tömeg: kb. 100 g (adó és vevő)
- A rögzítőcsavarok meghúzási nyomatéka: 0,6 Nm
- Kábelhossz: 2 m
