Name: Pepperl+Fuchs Fénysorompó M100/MV100-RT/76b/98/102 223944 világosban kapcsoló 1 db
Brand: Pepperl+Fuchs
SKU: 2629010
Availability: BackOrder

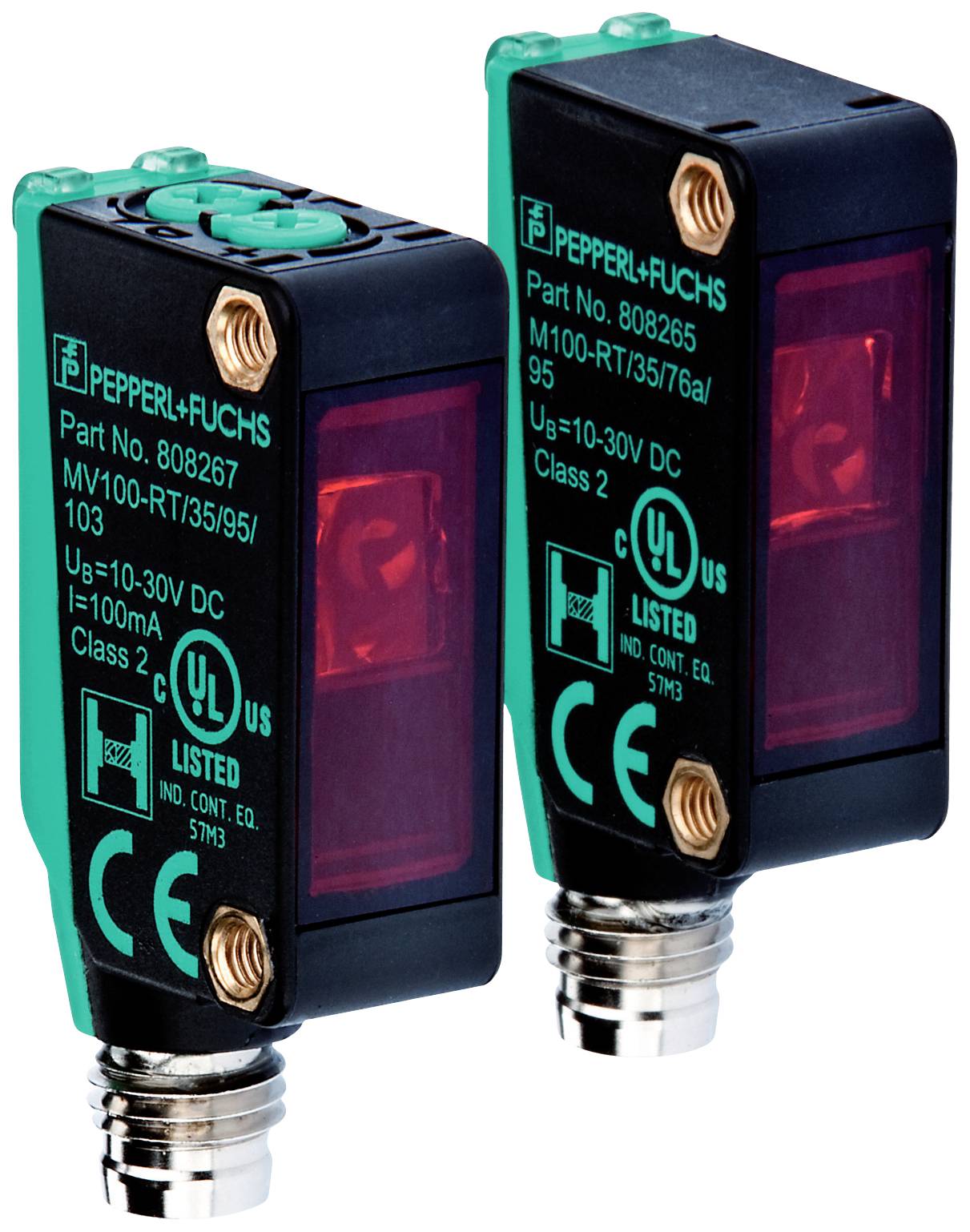

Két optikai érzékelő a Pepperl+Fuchs gyártótól zöld és piros jelölésekkel. A modellek számai és műszaki specifikációi láthatóak.

Hasonló kivitel

Termék típus

Fénysorompó

Funkciók

világosban kapcsoló

Max. üzemi feszültség

30 V/DC

Csatlakozó

Gyártói szám

M100/MV100-RT/76b/98/102

Adatlap (PDF)

Szállítás: 11. 23. [H.]

Szám

Összesen (62 990 Ft / Darab)

62 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Fénysorompó

Gyártói szám: M100/MV100-RT/76b/98/102

Funkciók: világosban kapcsoló

Üzemi feszültség (min.): 10 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 10 - 30 V/DC

Megszólalási idő: 0.5 ms

Kimenetek: NPN

Kapcsolási frekvencia: 1000 Hz

Csatlakozó: M8

Ház anyaga: PC

Adó típus: LED, piros

Fénykilépés: axiális

: 15 m

Hőmérséklet (min.): -30 °C

Hőmérséklet (max.): 60 °C

Szélesség: 11 mm

Magasság: 31 mm

Mélység: 20 mm

Méret: (Sz x Ma x Mé) 11 x 31 x 20 mm

Tartalom: 1 db

Vezeték nélküli töltő funkció: Nem

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2629010 Pepperl+Fuchs Fénysorompó M100/MV100-RT/76b/98/102 223944 világosban kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2629010 Pepperl+Fuchs Fénysorompó M100/MV100-RT/76b/98/102 223944 világosban kapcsoló 1 db

Leírás

Működési tartomány: 0 ... 10 m, fénykibocsátó: LED, világítás típusa: piros, váltakozó fény, jelkimenet: 1 NPN kimenet, zárlatbiztos, polaritásváltás ellen védett, nyitott kollektor, kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. Szállítási állapot: lámpakapcsolás, csatlakozás: készülékcsatlakozó M8 x 1, 3 tűs, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -30 ... 60 °C (-22 ... 140°F)

Ez a szöveg gépi fordítással készült.

Kivitel

Különálló egységek
Adó: M100-RT/76b/98
Vevő: MV100-RT/98/102
Általános adatok
Működési tartomány: 0 ... 10 m
Határtávolság: 15 m
Fénykibocsátó: LED
Fény: piros, váltakozó
Fénypont átmérője: kb 1 m 15 m távolságban
Nyitási szög: kb. 2°
Fénykibocsátás: frontális
Környezeti fény határértéke: EN 60947-5-2
Funkcionális biztonsági jellemzők
MTTF azaz : 860 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Indikátorok/vezérlők
Működési kijelző: LED zöld: Hálózat be van kapcsolva (bekapcsolva)
Funkciókijelző: Vevő: sárga LED, világít, ha a fénysugár akadálytalan, villog, ha a funkcionális tartalék alul van; kikapcsol, ha a sugár megszakad
Kezelőszervek: Érzékenység beállító
Kezelőszervek: világos/sötét váltás
Elektromos adatok
Üzemi feszültség: 10... 30VDC
Fodrozódás: 10% max.
Üresjárati áram: Adó: ≤ 15mA | Vevő: ≤8mA
bemenet
Tesztbemenet: Az adó leállítása 0 V-nál
Kimenet
Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: lámpakapcsolás
Jelkimenet: 1 NPN kimenet, rövidzárlatbiztos, fordított polaritás elleni védelem, nyitott kollektor
Kapcsolási feszültség: max 30 V DC
Kapcsolóáram: max 100 mA, rezisztív terhelés
Feszültségesés: ≤ 1,5V DC
Kapcsolási frekvencia: 1000 Hz
Válaszidő: 0,5 ms
Megfelelőségi nyilatkozat
Termékszabvány: EN 60947-5-2
Jóváhagyások és bizonyítványok
EAC megfelelőség: TR CU 020/2011
UL-felismerés: cULus listás, 2. osztályú tápforrás vagy UL listás tápegység korlátozott feszültségkimenettel (esetleg integrált) biztosítékkal (max. 3,3 A az UL248 szerint), 1. típusú ház
CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
környezeti feltételek függvényében
Környezeti hőmérséklet: -30 ... 60 °C (-22 ... 140°F)
Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
Mechanikai adatok
Tok szélessége: 11mm
Ház magasság: 31 mm
Doboz mélység: 20 mm
Védelmi típus: IP67
Csatlakozás: készülékcsatlakozó M8 x 1, 3 tűs
Anyag
Ház: PC (polikarbonát)
Fénykibocsátás: PMMA
Tömeg: kb. 20 g (adó és vevő)
A rögzítőcsavarok meghúzási nyomatéka: 0,6 Nm
