Name: Pepperl+Fuchs Fénysorompó OBE10M-R103-SEP-IO-0,3M-V3 284460 Adó sötétben kapcsoló 1 db
Brand: Pepperl+Fuchs
SKU: 2628985
Availability: BackOrder

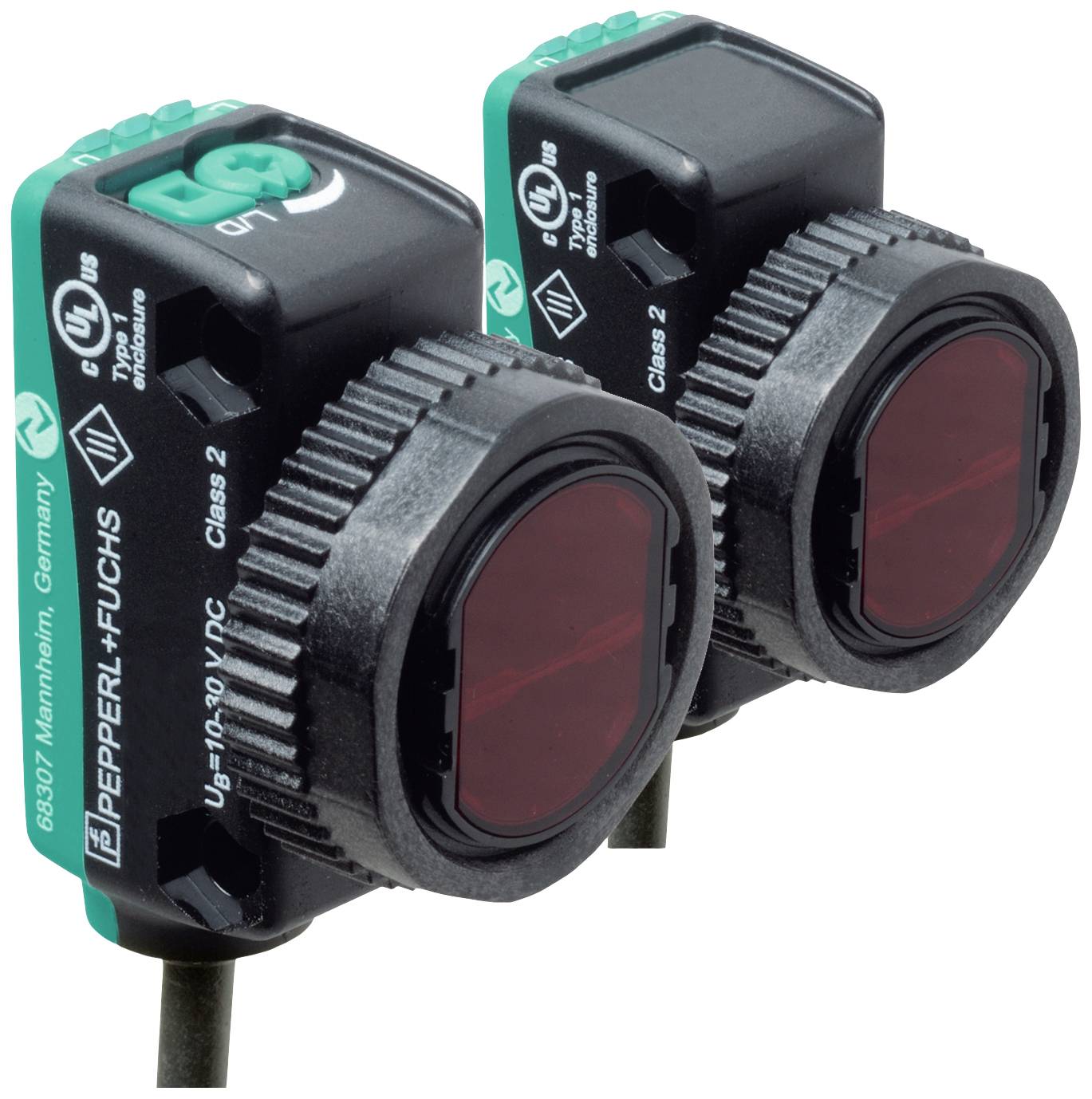

Két Pepperl+Fuchs fotoelektromos érzékelő, 833027-es modellszámmal. Fekete-zöld színűek, piros lencseelemet tartalmaznak.

Hasonló kivitel

Termék típus

Fénysorompó

Funkciók

sötétben kapcsoló

Max. üzemi feszültség

30 V/DC

Csatlakozó

Gyártói szám

OBE10M-R103-SEP-IO-0,3M-V3

Adatlap (PDF)

Szállítás: 12. 3. [Cs.]

Szám

Összesen (61 990 Ft / Darab)

61 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Fénysorompó

Gyártói szám: OBE10M-R103-SEP-IO-0,3M-V3

Kivitel: Adó

Funkciók: sötétben kapcsoló

Üzemi feszültség (min.): 10 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 10 - 30 V/DC

Érintkező típus: Antivalens

Kimenetek: NPN, záró
PNP, nyitó

Csatlakozó: M8

Kábelhossz: 300 mm

Ház anyaga: Polikarbonát

Adó típus: LED, piros

: 12.5 m

Jellemzők: LED-es jelző

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 60 °C

Szélesség: 15 mm

Magasság: 36.5 mm

Mélység: 26.7 mm

Méret: (Sz x Ma x Mé) 15 x 36.5 x 26.7 mm

Tartalom: 1 db

Vezeték nélküli töltő funkció: Nem

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2628985 Pepperl+Fuchs Fénysorompó OBE10M-R103-SEP-IO-0,3M-V3 284460 Adó sötétben kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2628985 Pepperl+Fuchs Fénysorompó OBE10M-R103-SEP-IO-0,3M-V3 284460 Adó sötétben kapcsoló 1 db

Leírás

Működési tartomány: 0 ... 10 m, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, jelkimenet: 1 push-pull kimenet, zárlatbiztos, fordított polaritás ellen védett, túlfeszültség mentes, interfész típusa: IO-Link (C-n keresztül /Q = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: C/Q - Pin4: NPN NO érintkező / sötét kapcsolás, PNP NC érintkező / fény kapcsolás, IO-Link, csatlakozás: fix kábel 300 mm dugóval M8 x 1, 3 tűs, üzemi feszültség: 10 . .. 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F), rögzített kábel -25 ... 60 °C (-13 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz

Ez a szöveg gépi fordítással készült.

Kivitel

Különálló egységek
Adó: OBE10M-R103-S-IO-0,3M-V3
Vevő: OBE10M-R103-EP-IO-0.3M-V3
Általános adatok
Működési tartomány: 0 ... 10 m
Határtávolság: 12,5 m
Fénykibocsátó: LED
Fény: piros, váltakozó
LED kockázati csoport azonosítás: szabad csoport
Fénypont átmérője: kb.65 mm 1 m távolságban
Nyitási szög: 3,7 °
Funkcionális biztonsági jellemzők
MTTF azaz : 462 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Indikátorok/vezérlők
Funkciókijelző: sárga LED: | statikus bekapcsolva - fényút szabad | statikus kikapcsolva – tárgy észlelve | villogó (4 Hz) - funkcionális tartalék alulütés
Kezelőszervek: Vevő: Világos/Sötét váltás
Elektromos adatok
Üzemi feszültség: 10... 30VDC
Csatlakozó
Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
IO-Link verzió: 1.1
Minimális ciklusidő: 2,3 ms
Folyamat adatszélesség: Feladó: | Folyamatadat-kimenet: 2 bit | Vevő: | Folyamat adatbevitel: 2 bit | Kimeneti folyamatadat: 2 bit
Kompatibilis mester port típusa: A
Kimenet
Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: NPN normál nyitott / sötét kapcsolás, PNP alaphelyzetben zárt / fény kapcsolás, IO-Link
Jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
Felhasználási kategória: DC-12 és DC-13
Szabványoknak és irányelveknek való megfelelés
Az irányelveknek való megfelelés
2004/108/EK EMC-irányelv: EN 60947-5-2:2007+A1:2012
Szabványoknak való megfelelés
Termékszabvány: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012
Mechanikai adatok
Tok szélessége: 15mm
Ház magasság: 36,5 mm
Doboz mélység: 26,7 mm
Védettségi fokozat: IP67 / IP69 / IP69K
Csatlakozás: fix kábel 300 mm csatlakozóval M8 x 1, 3 tűs
Anyag
Ház: PC (polikarbonát)
Fénykibocsátás: PMMA
