Hasonló kivitel

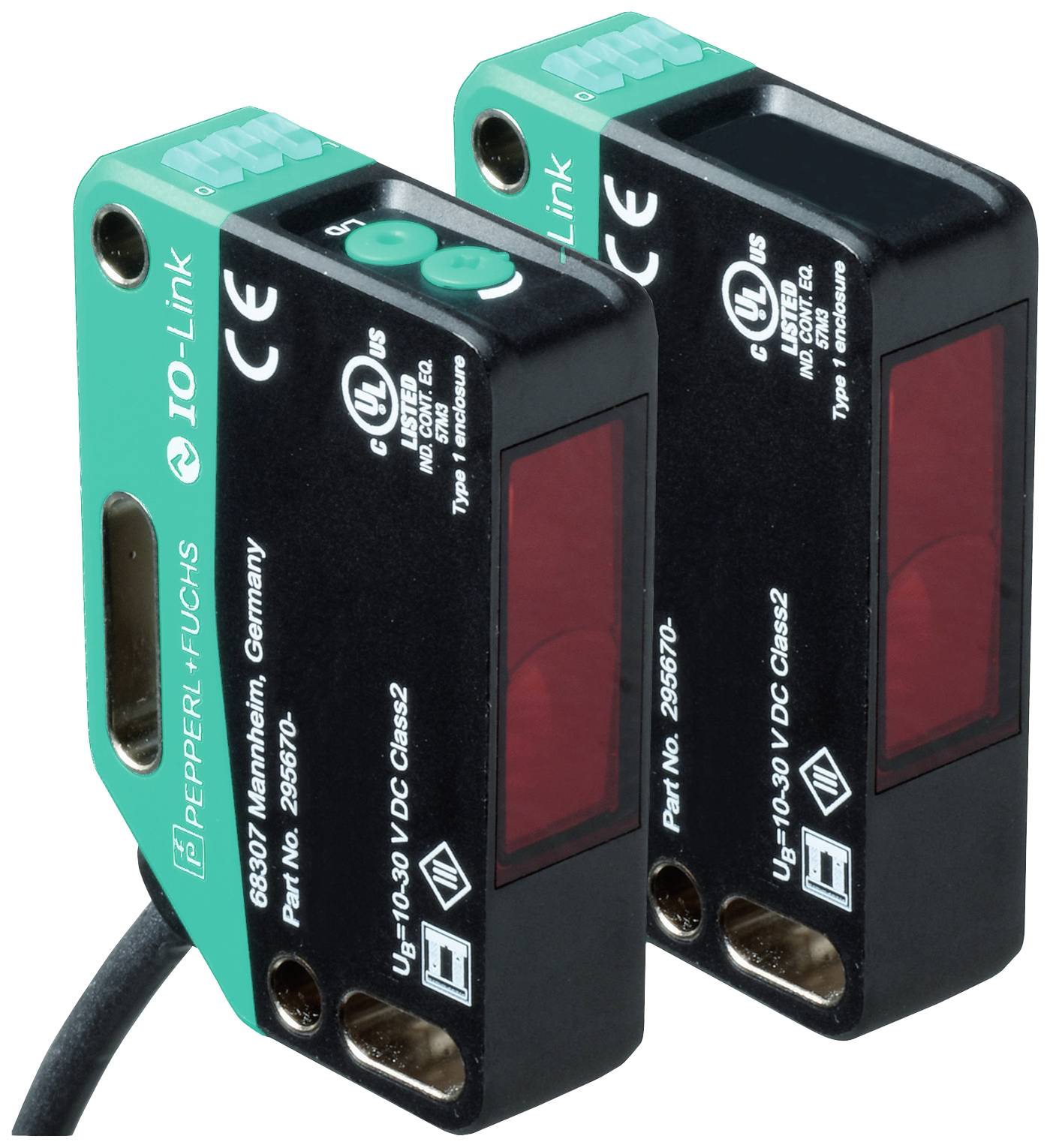

Pepperl+Fuchs Fénysorompó OBE25M-R201-SEP-IO-0,3M-V3 301104 átkapcsoló (világos BE/sötét BE), sötétben kapcsoló, világos
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Fénysorompó
Funkciók
átkapcsoló (világos BE/sötét BE)
sötétben kapcsoló
világosban kapcsoló
Max. üzemi feszültség
30 V/DC
Csatlakozó
M8
Gyártói szám
OBE25M-R201-SEP-IO-0,3M-V3
Adatlap (PDF)
Szám
Összesen (105 990 Ft / Darab)
105 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Fénysorompó
- Gyártói szám
OBE25M-R201-SEP-IO-0,3M-V3
- Funkciók
átkapcsoló (világos BE/sötét BE)
sötétben kapcsoló
világosban kapcsoló
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
0.5 ms
- Érintkező típus
Antivalens
- Kimenetek
NPN, záró
PNP, nyitó
- Kapcsolási frekvencia
1000 Hz
- Csatlakozó
M8
- Kábelhossz
0.3 m
- Ház anyaga
Polikarbonát
- Adó típus
LED, piros
33 m
- Jellemzők
LED-es jelző
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
15 mm
- Magasság
61.7 mm
- Mélység
41.7 mm
- Méret
(Sz x Ma x Mé) 15 x 61.7 x 41.7 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2629310 Pepperl+Fuchs Fénysorompó OBE25M-R201-SEP-IO-0,3M-V3 301104 átkapcsoló (világos BE/sötét BE), sötétben kapcsoló, világos
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2629310 Pepperl+Fuchs Fénysorompó OBE25M-R201-SEP-IO-0,3M-V3 301104 átkapcsoló (világos BE/sötét BE), sötétben kapcsoló, világos
Leírás
Működési tartomány: 0 ... 25 m, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, jelkimenet: 1 push-pull kimenet, zárlatbiztos, fordított polaritás ellen védett, túlfeszültség mentes, interfész típusa: IO-Link (C-n keresztül /Q = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: C/Q - Pin4: NPN NO érintkező / sötét kapcsolás, PNP NC érintkező / fény kapcsolás, IO-Link, csatlakozás: fix kábel 300 mm dugóval M8 x 1, 3 tűs, üzemi feszültség: 10 . .. 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F), rögzített kábel -20 ... 60 °C (-4 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Különálló egységek
- Adó: OBE25M-R201-S-IO-0,3M-V3
- Vevő: OBE25M-R201-EP-IO-0.3M-V3
- Általános adatok
- Működési tartomány: 0 ... 25 m
- Határtávolság: 33 m
- Fénykibocsátó: LED
- Fény: piros, váltakozó
- LED kockázati csoport azonosítás: szabad csoport
- Igazítási segédlet: piros LED (a vevőoptikában) | folyamatosan világít, ha a sugár megszakad, | villog a kapcsolási pont elérésekor, | kikapcsol, ha elérte a funkcionális tartalékot
- Fénypont átmérője: kb.850 mm 25 m távolságban
- Nyílásszög: körülbelül 2 °
- Külső fény határértéke: EN 60947-5-2: 40000 lux
- Funkcionális biztonsági jellemzők
- MTTF azaz : 462 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 60%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: | statikus bekapcsolva - fényút szabad | statikus kikapcsolva – tárgy észlelve | villogó (4 Hz) - funkcionális tartalék alulütés
- Kezelőszervek: Vevő: Világos/Sötét váltás
- Kezelőszervek: Vevő: Érzékenységbeállító
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- Üresjárati áram: Adó: ≤ 15mA | Vevő: ≤ 15 mA 24 V üzemi feszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
- Eszközprofil: azonosítás és diagnózis | Intelligens érzékelő: | Vevő: 2.4 típusú | Csatorna: -
- Átviteli sebesség: COM2 (38,4 kbps)
- IO-Link verzió: 1.1
- Minimális ciklusidő: 2,3 ms
- Folyamat adatszélesség: Feladó: | Folyamat adatbevitel: 0 bit | Folyamatadatok kimenete: 1 bit | Vevő: | Folyamat adatbevitel: 2 bit | Kimeneti folyamatadat: 2 bit
- SIO mód támogatás: igen
- Eszközazonosító: Feladó: 0x111411 (1119249) | Vevő: 0x111311 (1118993)
- Kompatibilis fő port típusa: A
- bemenet
- Tesztbemenet: a távadó kikapcsolása +U-nál B Kijárat
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: NPN normál nyitott / sötét kapcsolás, PNP alaphelyzetben zárt / fény kapcsolás, IO-Link
- Jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 1000 Hz
- Válaszidő: 0,5 ms
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: E87056 , cULus Listed , "Class 2" tápegység , Type Rating 1
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F) , rögzített kábel | -20... 60 °C (-4 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 15mm
- Ház magasság: 61,7 mm
- Doboz mélység: 41,7 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: fix kábel 300 mm csatlakozóval M8 x 1, 3 tűs
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Tömeg: Adó: kb.51g Vevő: kb.51g
- Kábel hossz: 0,3 m
