Name: Pepperl+Fuchs Reflexiós fénysorompó OBG5000-R101-EP-IO-V3 267075-100069 világosban kapcsoló, Retro fényvisszaverő, teach
Brand: Pepperl+Fuchs
SKU: 2628754
Availability: BackOrder

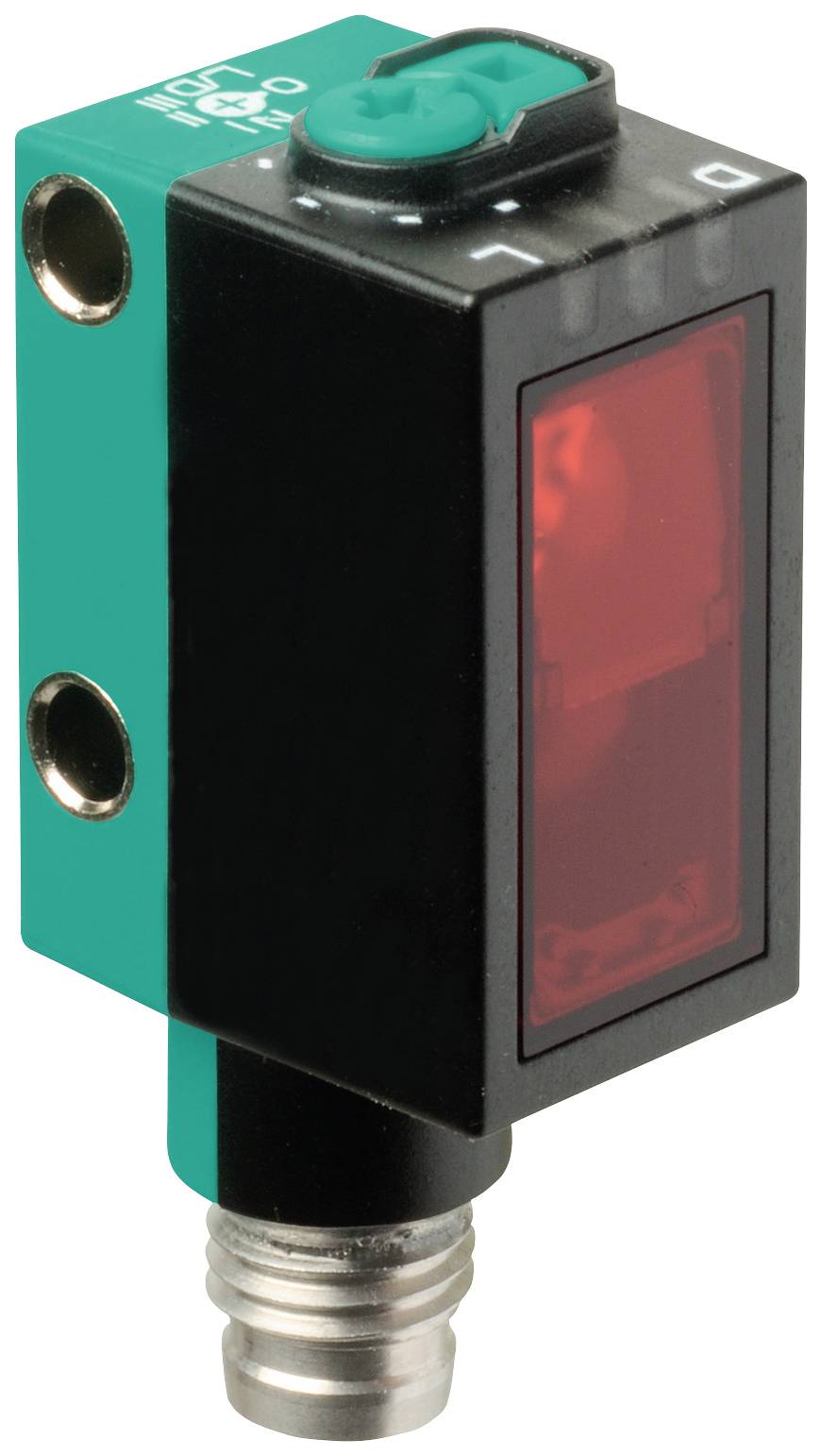

Egy zöld házburkolatú, piros kijelzőjű és fémcsatlakozós téglalap alakú ipari érzékelő. Precíziós mérésekre tervezve.

Hasonló kivitel

Termék típus

Reflexiós fénysorompó

Funkciók

világosban kapcsoló

Retro fényvisszaverő

teach-in

átkapcsoló (világos BE/sötét BE)

sötétben kapcsoló

Max. üzemi feszültség

30 V/DC

Csatlakozó

Gyártói szám

OBG5000-R101-EP-IO-V3

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 29. [K.]

Szám

Összesen (72 990 Ft / Darab)

72 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Reflexiós fénysorompó

Gyártói szám: OBG5000-R101-EP-IO-V3

Funkciók: világosban kapcsoló
Retro fényvisszaverő
teach-in
átkapcsoló (világos BE/sötét BE)
sötétben kapcsoló

Üzemi feszültség (min.): 10 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 10 - 30 V/DC

Megszólalási idő: 1 ms

Kimenetek: NPN, záró
PNP, nyitó

Kapcsolási frekvencia: 500 Hz

Csatlakozó: M8

Ház anyaga: Polikarbonát

Adó típus: LED, piros

: 6 m

Jellemzők: LED-es jelző

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): 60 °C

Szélesség: 13.9 mm

Magasság: 41.4 mm

Mélység: 18.3 mm

Méret: (Sz x Ma x Mé) 13.9 x 41.4 x 18.3 mm

Tartalom: 1 db

Vezeték nélküli töltő funkció: Nem

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2628754 Pepperl+Fuchs Reflexiós fénysorompó OBG5000-R101-EP-IO-V3 267075-100069 világosban kapcsoló, Retro fényvisszaverő, teach

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2628754 Pepperl+Fuchs Reflexiós fénysorompó OBG5000-R101-EP-IO-V3 267075-100069 világosban kapcsoló, Retro fényvisszaverő, teach

Leírás

Működési tartomány: 0 ... 3,5 m tanítási módban ; 0 ... 5 m "N" kapcsolóállással, fénykibocsátó: LED, világítás típusa: piros, váltakozó fény, jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség mentes, interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa kapcsolható. A szállítási állapot: C/Q - Pin4: NPN NO érintkező / sötét kapcsolás, PNP NC érintkező / fény kapcsolás, IO-Link, csatlakozás: készülék csatlakozó M8 x 1, 3 tűs, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140°F)

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Működési tartomány: 0 ... 3,5 m tanítási módban ; 0 ... 5 m "N" kapcsolóállással
A fényvisszaverő távolság: 0 ... 3,5 m tanítási módban ; 0 ... 5 m "N" kapcsolóállással
Határtávolság: 6 m
Referencia objektum: Reflektor H85-2
Fénykibocsátó: LED
Fény: piros, váltakozó
LED kockázati csoport azonosítás: szabad csoport
Fénypont átmérője: kb 170 mm 3,5 m távolságban
Nyílásszög: körülbelül 5 °
Környezeti fény határértéke: EN 60947-5-2
Funkcionális biztonsági jellemzők
MTTF azaz : 600 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Indikátorok/vezérlők
Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
Funkciókijelző: sárga LED: | statikus bekapcsolva - fényút szabad | statikus kikapcsolva – tárgy észlelve | villogó (4 Hz) - funkcionális tartalék alulütés
Kezelőszervek: Betanítás gomb
Kezelőszervek: 5 állású forgókapcsoló az üzemmódok kiválasztásához
Kontraszt érzékelési szintek: 10% - tiszta, vízzel töltött PET palackok | 18% - átlátszó üvegpalackok | 40% - színes üveg vagy nem átlátszó anyagok | forgókapcsolóval állítható
Elektromos adatok
Üzemi feszültség: 10... 30VDC
Fodrozódás: 10% max.
terhelés nélküli áram:< 25 mA 24 V tápfeszültség mellett
Érintésvédelmi osztály: III.
Csatlakozó
Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
Átviteli sebesség: COM2 (38,4 kbps)
IO-Link verzió: 1.1
Minimális ciklusidő: 2,3 ms
Folyamat adatszélesség: Folyamat adatbevitel 2 bit | Kimeneti folyamatadat 2 bit
SIO mód támogatás: igen
Eszközazonosító: 0x110A01 (1116673)
Kompatibilis mester port típusa: A
Kimenet
Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: NPN alaphelyzetben nyitott / sötét kapcsolás, PNP alaphelyzetben zárt / fény kapcsolás, IO-Link |
Jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
Kapcsolási feszültség: max 30 V DC
Kapcsolóáram: max 100 mA, ellenállásos terhelés
Felhasználási kategória: DC-12 és DC-13
Feszültségesés: ≤ 1,5V DC
Kapcsolási frekvencia: 500 Hz
Megszólalási idő 1 ms
Megfelelőségi nyilatkozat
Kommunikációs interfész: IEC 61131-9
Termékszabvány: EN 60947-5-2
Jóváhagyások és bizonyítványok
UL jóváhagyás: E87056 , cULus Listed , "Class 2" tápegység , Type Rating 1
környezeti feltételek függvényében
Környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140°F) |
Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
Mechanikai adatok
Tok szélessége: 13,9 mm
Ház magasság: 41,4 mm
Doboz mélység: 18,3 mm
Védettségi fokozat: IP67 / IP69 / IP69K
Csatlakozás: készülékcsatlakozó M8 x 1, 3 tűs
Anyag
Ház: PC (polikarbonát)
Fénykibocsátás: PMMA
Súly kb. 10 g
