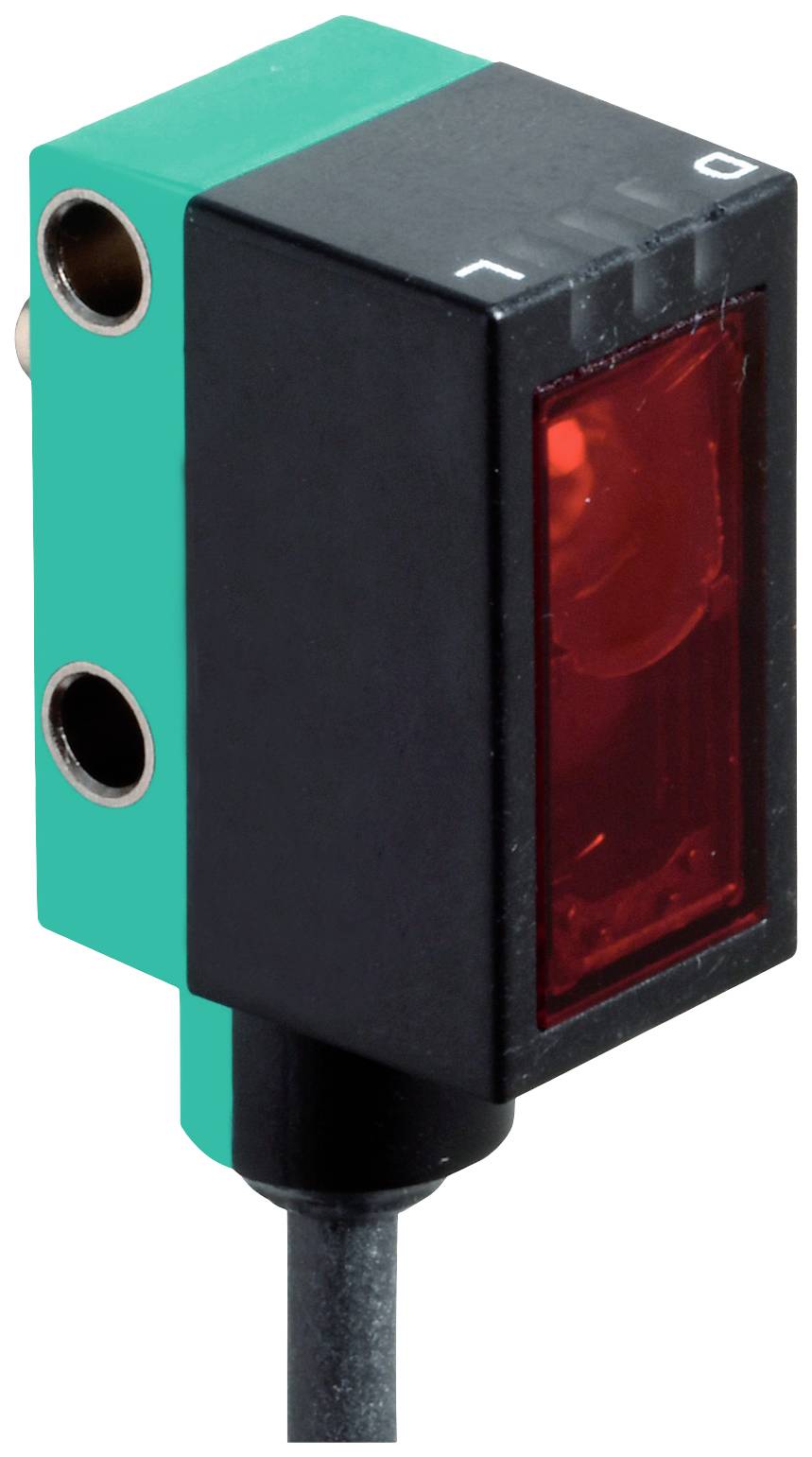

Pepperl+Fuchs Reflexiós fényszkenner OBT20-R101-2P1-IO 267075-100527 sötétben kapcsoló, háttér kikapcsolás, világosban k
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Reflexiós fényszkenner
Funkciók
sötétben kapcsoló
háttér kikapcsolás
világosban kapcsoló
Max. üzemi feszültség
30 V/DC
Csatlakozó
Vezetékek
Gyártói szám
OBT20-R101-2P1-IO
Adatlap (PDF)
Szám
Összesen (79 990 Ft / Darab)
79 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Reflexiós fényszkenner
- Gyártói szám
OBT20-R101-2P1-IO
- Funkciók
sötétben kapcsoló
háttér kikapcsolás
világosban kapcsoló
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
1 ms
- Kimenetek
NPN, nyitó
NPN, záró
PNP, nyitó
PNP, záró
- Kapcsolási frekvencia
500 Hz
- Csatlakozó
Vezetékek
- Kábelhossz
2 m
- Ház anyaga
Polikarbonát
- Adó típus
LED, piros
25 mm
- Jellemzők
Háttérkitakarással
LED-es jelző
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
13.9 mm
- Magasság
31.9 mm
- Mélység
18.3 mm
- Méret
(Sz x Ma x Mé) 13.9 x 31.9 x 18.3 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2628776 Pepperl+Fuchs Reflexiós fényszkenner OBT20-R101-2P1-IO 267075-100527 sötétben kapcsoló, háttér kikapcsolás, világosban k
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2628776 Pepperl+Fuchs Reflexiós fényszkenner OBT20-R101-2P1-IO 267075-100527 sötétben kapcsoló, háttér kikapcsolás, világosban k
Leírás
Szkennelési tartomány: 7... 20 mm, fénykibocsátó: LED, lámpa típusa: piros, váltakozó fény, jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültségmentes, interfész típusa: IO-Link (C-n keresztül /Q = BK), áramkör típusa: C/Q - Pin4: NPN nyitó / sötét kapcsolás , PNP NO érintkező / fény kapcsolás, IO-Link /Q - Pin2: NPN NO érintkező / fény kapcsolás, PNP NC érintkező / sötét kapcsolás, csatlakozás: fix kábel 2 m, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F), rögzített kábel -25 ... 60 °C (-13 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Szkennelési tartomány: 7... 20 mm
- Szkennelési tartomány max.: 5 ... 25 mm
- Háttér elnyomás: 25 mm-től
- Referencia tárgy: standard fehér, 100 mm x 100 mm
- Fénykibocsátó: LED
- Fény: piros, váltakozó
- LED kockázati csoport azonosítás: szabad csoport
- Fekete/fehér különbség (6%/90%): kb.1 mm
- Fénypont átmérője: kb.1,5 mm 20 mm-nél
- Nyílásszög: körülbelül 3 °
- Külső fény határértéke: EN 60947-5-2: 40000 lux
- Funkcionális biztonsági jellemzők
- MTTF azaz : 600 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: | statikus be - objektum észlelve | statikus kikapcsolva – az objektum nem észlelhető
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 25 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = BK)
- Eszközprofil: Smart Sensor
- Átviteli sebesség: COM2 (38,4 kbps)
- IO-Link verzió: 1.1
- Minimális ciklusidő: 2,3 ms
- Folyamatadatok szélessége: Folyamat adatbevitel 1 bit | Kimeneti folyamatadat 2 bit
- SIO mód támogatás: igen
- Eszközazonosító: 0x110501 (1115393)
- Kompatibilis fő port típusa: A
- Kimenet
- Áramkör típusa: | C/Q - Pin4: NPN alaphelyzetben zárt / sötét kapcsolás, PNP normál nyitott / fény kapcsolás, IO-Link | /Q - Pin2: NPN alaphelyzetben nyitott / fény kapcsolás, PNP alaphelyzetben zárt / sötét kapcsolás
- Jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, ellenállásos terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 500 Hz
- Megszólalási idő 1 ms
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F) , rögzített kábel | -25... 60 °C (-13 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 13,9 mm
- Ház magasság: 31,9 mm
- Doboz mélység: 18,3 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: fix kábel 2 m
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 36 g
- Kábelhossz: 2 m
