Name: Pepperl+Fuchs Reflexiós fényszkenner OBT40-R102-2P1-IO-V31 267075-100549 világosban kapcsoló, háttér kikapcsolás, sötétb
Brand: Pepperl+Fuchs
SKU: 2628966
Availability: BackOrder

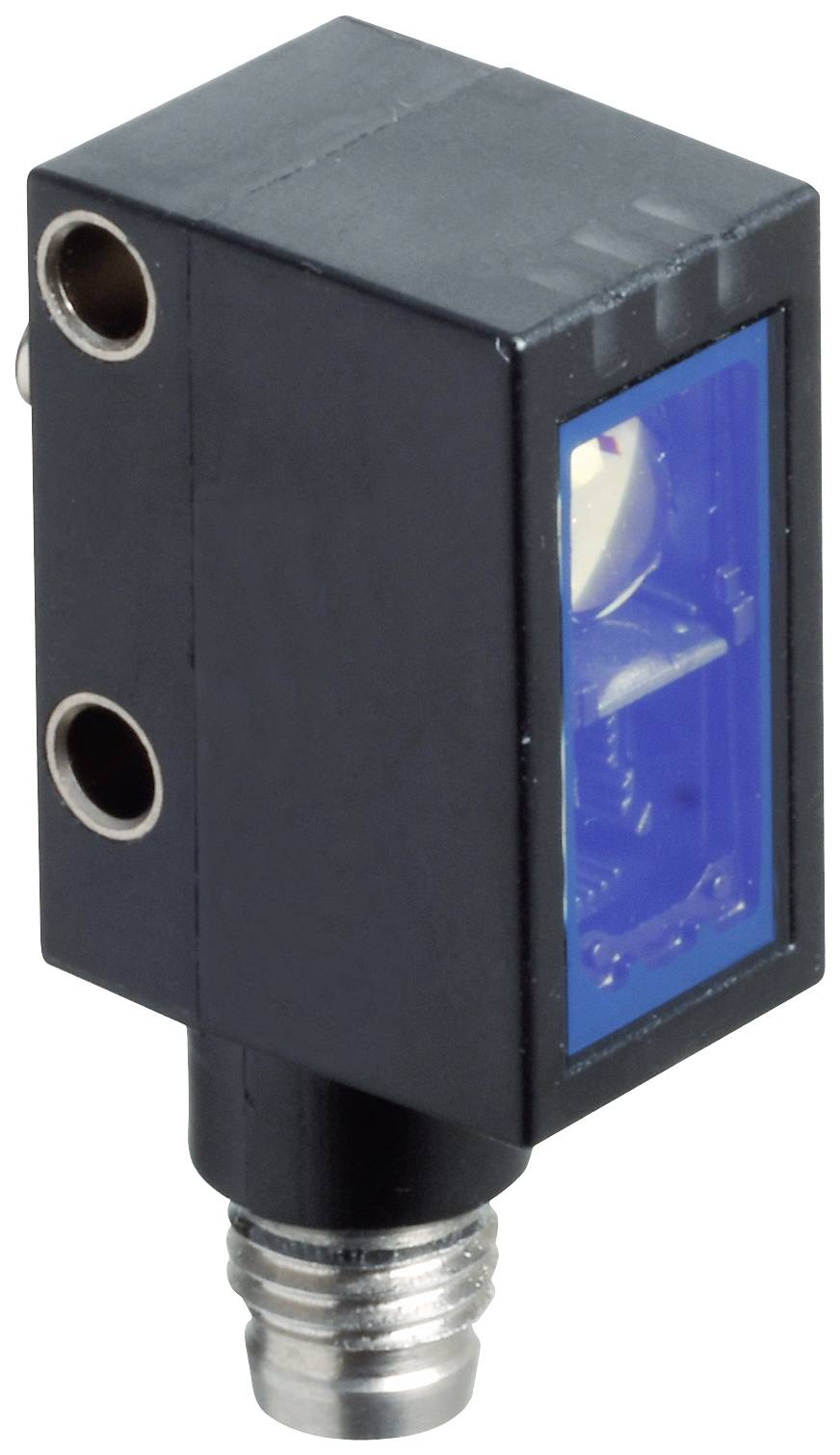

Egy téglalap alakú, fekete érzékelő kék betekintő ablakkal és két oldalsó csavarcsatlakozással.

Hasonló kivitel

Termék típus

Reflexiós fényszkenner

Funkciók

világosban kapcsoló

háttér kikapcsolás

sötétben kapcsoló

Max. üzemi feszültség

30 V/DC

Csatlakozó

M8, 4 pólusú

Gyártói szám

OBT40-R102-2P1-IO-V31

Adatlap (PDF)

Szállítás: 2026. 12. 31. [Cs.]

Szám

Összesen (89 990 Ft / Darab)

89 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Reflexiós fényszkenner

Gyártói szám: OBT40-R102-2P1-IO-V31

Funkciók: világosban kapcsoló
háttér kikapcsolás
sötétben kapcsoló

Üzemi feszültség (min.): 10 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 10 - 30 V/DC

Megszólalási idő: 1 ms

Kimenetek: NPN, nyitó
NPN, záró
PNP, nyitó
PNP, záró

Kapcsolási frekvencia: 500 Hz

Csatlakozó: M8, 4 pólusú

Ház anyaga: Polikarbonát

Adó típus: LED, piros

: 50 mm

Jellemzők: Háttérkitakarással
LED-es jelző

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 60 °C

Szélesség: 13.9 mm

Magasság: 31.9 mm

Mélység: 18.3 mm

Méret: (Sz x Ma x Mé) 13.9 x 31.9 x 18.3 mm

Tartalom: 1 db

Vezeték nélküli töltő funkció: Nem

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2628966 Pepperl+Fuchs Reflexiós fényszkenner OBT40-R102-2P1-IO-V31 267075-100549 világosban kapcsoló, háttér kikapcsolás, sötétb

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2628966 Pepperl+Fuchs Reflexiós fényszkenner OBT40-R102-2P1-IO-V31 267075-100549 világosban kapcsoló, háttér kikapcsolás, sötétb

Leírás

Érzékelési tartomány: 10... 40 mm, fénykibocsátó: LED, világítás típusa: piros, váltakozó fény, jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültségmentes, interfész típusa: IO-Link (C-n keresztül /Q = BK), áramkör típusa: C/Q - Pin4: NPN nyitó / sötét kapcsolás , PNP NO érintkező / fény kapcsolás, IO-Link /Q - Pin2: NPN NO érintkező / fény kapcsolás, PNP NC érintkező / sötét kapcsolás, Csatlakozás: készülék csatlakozó M8 x 1, 4 tűs, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F)

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Érzékelési tartomány: 10... 40 mm
Szkennelési tartomány max.: 10 ... 50 mm
Háttér elnyomás: 50 mm-től
Referencia tárgy: standard fehér, 100 mm x 100 mm
Fénykibocsátó: LED
Fény: piros, váltakozó
LED kockázati csoport azonosítás: szabad csoport
Fekete-fehér különbség (6%/90%): kb 1mm
Fénypont átmérője: kb. 3 mm 40 mm-nél
Nyitási szög: kb. 5°
Külső fény határértéke: EN 60947-5-2: 40000 lux
Funkcionális biztonsági jellemzők
MTTF azaz : 600 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Indikátorok/vezérlők
Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
Funkciókijelző: sárga LED: | statikus be - objektum észlelve | statikus kikapcsolva – az objektum nem észlelhető
Elektromos adatok
Üzemi feszültség: 10... 30VDC
Fodrozódás: 10% max.
terhelés nélküli áram:< 25 mA 24 V tápfeszültség mellett
Érintésvédelmi osztály: III.
Csatlakozó
Interfész típusa: IO-Link (C/Q-n keresztül = BK)
IO-Link verzió: 1.1
Eszközprofil: Smart Sensor
Eszközazonosító: 0x110513 (1115411)
Átviteli sebesség: COM2 (38,4 kbps)
Minimális ciklusidő: 2,3 ms
Folyamatadatok szélessége: Folyamat adatbevitel 1 bit | Kimeneti folyamatadat 2 bit
SIO mód támogatás: igen
Kompatibilis fő port típusa: A
Kimenet
Áramkör típusa: | C/Q - Pin4: NPN alaphelyzetben zárt / sötét kapcsolás, PNP normál nyitott / fény kapcsolás, IO-Link | /Q - Pin2: NPN alaphelyzetben nyitott / fény kapcsolás, PNP alaphelyzetben zárt / sötét kapcsolás
Jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
Kapcsolási feszültség: max 30 V DC
Kapcsolóáram: max 100 mA, rezisztív terhelés
Felhasználási kategória: DC-12 és DC-13
Feszültségesés: ≤ 1,5V DC
Kapcsolási frekvencia: 500 Hz
Megszólalási idő 1 ms
Megfelelőségi nyilatkozat
Kommunikációs interfész: IEC 61131-9
Termékszabvány: EN 60947-5-2
Jóváhagyások és bizonyítványok
UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
környezeti feltételek függvényében
Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F) |
Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
Mechanikai adatok
Tok szélessége: 13,9 mm
Ház magasság: 31,9 mm
Doboz mélység: 18,3 mm
Védettségi fokozat: IP67 / IP69 / IP69K
Csatlakozás: készülékcsatlakozó M8 x 1, 4 tűs
Anyag
Ház: PC (polikarbonát)
Fénykibocsátás: float üveg
Súly kb. 10 g
