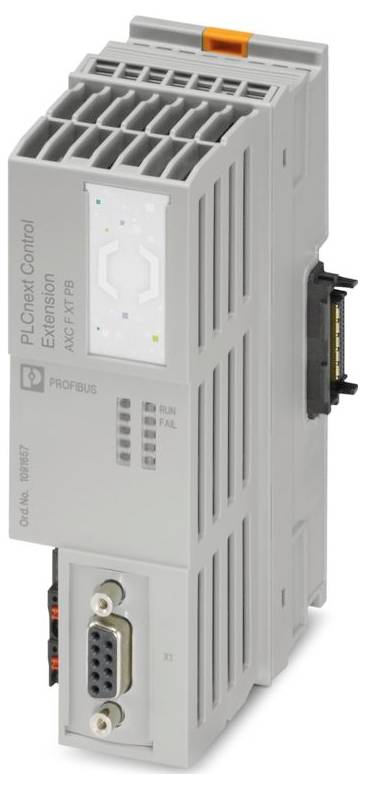

Phoenix Contact 1091657 AXC F XT PB PLC bővítőmodul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (511 990 Ft / Darab)
511 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLCnext vezérlésbővítmény
- Kialakítás: moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 45 mm
- Magasság: 126 mm
- Mélység: 79,1 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -20 °C ... 60 °C (0,5 m/s légáramlási sebességgel akár 2000 m tengerszint feletti magasságig)
- Szerelési típus: DIN sínre szerelhető
- Megengedett páratartalom (üzemi): 10% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Axioline F-csatlakozó
- Csupaszolási hossz: 8 mm
- Átviteli sebesség: 12 Mbps
- Maximális teljesítményveszteség névleges körülmények között: 1,68 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig (legfeljebb 55 °C üzemi hőmérséklet és 0,5 m/s légáramlási sebesség esetén))
- Maximális átviteli hossz: 100 m
- Szállítási terjedelem: buszcsatlakozó modullal és Axioline F-csatlakozóval együtt
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 220 mA; tipikus 70 mA
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda; Tranziens védelem | Szupresszordióda
- Különleges jellemzők: PROFIBUS master; maximális folyamatadat-szélesség 488 bájt
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Tápfeszültség: 24 V DC
- Rendszerhatárok: Rendszerhatárok
- Támogatott résztvevők száma: max. 125
- Axioline F-csatlakozó: Axioline F-csatlakozó
- Potenciálok: Logikai feszültségbemenet UL: Potenciálok: Logikai feszültségbemenet UL
- PROFIBUS DP V0 / V1 2. osztályú master: PROFIBUS DP V0 / V1 2. osztályú master
- Termék típus
PLC bővítőmodul
- Gyártói szám
AXC F XT PB
- Üzemi feszültség
24 V/DC
- Magasság
126 mm
- Hossz
79.1 mm
- Szélesség
45 mm
IP20
- Méret
(H x Sz x Ma) 79.1 x 45 x 126 mm
- Gyártói szám
1091657
- Kivitel
moduláris;
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-20 °C
- Tartalom
1 db
- Mélység
79.25 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563815 Phoenix Contact 1091657 AXC F XT PB PLC bővítőmodul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563815 Phoenix Contact 1091657 AXC F XT PB PLC bővítőmodul 24 V/DC
Leírás
PLCnext Control Extension, kommunikációs modul: 1, PROFIBUS master, folyamatadat-szélesség max. 488 bájt, védettség: IP20, buszcsatlakozó modullal és Axioline F-csatlakozóval együtt
