Name: Phoenix Contact 1106707 FL SWITCH 2008F Ipari Ethernet switch 10 / 100 MBit/s
Brand: Phoenix Contact
SKU: 3564129
Availability: BackOrder

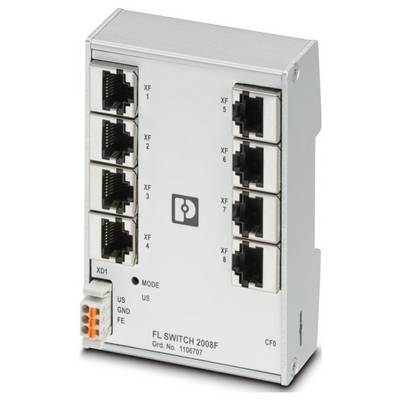

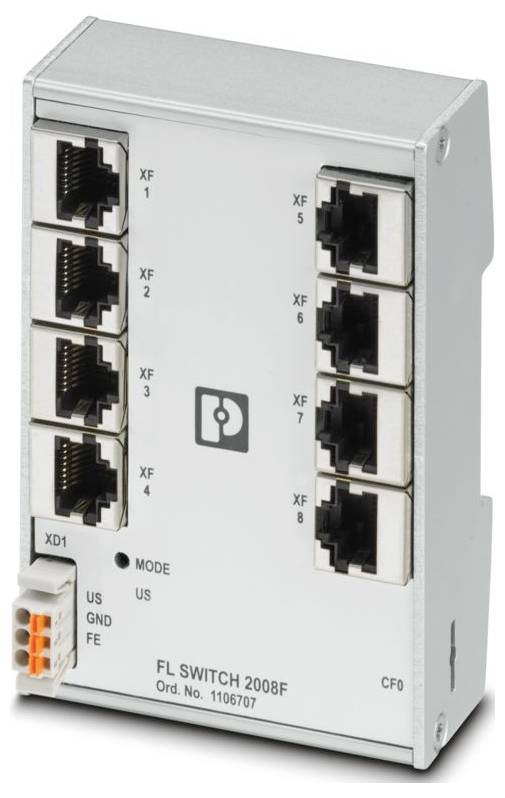

Phoenix Contact 1106707 FL SWITCH 2008F Ipari Ethernet switch 10 / 100 MBit/s-0

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 24. [K.]

Szám

Összesen (173 990 Ft / Darab)

173 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: Menedzselt switch 2000
Kialakítás: Lapos kialakítás
Csatlakozás típusa: Benyomható rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 24 ... 16
Szélesség: 75 mm
Magasság: 105 mm
Mélység: 43 mm
Ház anyaga: Alumínium
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP30
Környezeti hőmérséklet (üzemi): 0 °C ... 60 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: EN 61000-6-4
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): 10% ... 95% (páralecsapódás nélkül)
Rezgés (üzemeltetés közben): 2g, az IEC 60068-2-6 szabvány szerint
Csupaszolási hossz: 9 mm
Általános: A támogatás telefonon és a helyszínen is elérhető (díjköteles).
Átviteli sebesség: 10/100 Mbps
Maximális teljesítményveszteség névleges körülmények között: 4,68 W (US = 18 V DC és 60 °C környezeti hőmérséklet esetén)
Védelmi osztály: III (VDE 0106)
Interfészek száma: 8
Légnyomás (üzemi): 86 kPa ... 108 kPa (1500 m tengerszint felett)
Átviteli hossz: 100 m (szegmensenként)
Tápfeszültség tartomány: 18 V DC ... 32 V/DC
Megengedett páratartalom (tárolás/szállítás): 10% ... 95% (páralecsapódás nélkül)
Megjegyzés az alkalmazáshoz: Csak ipari használatra
Áramfelvétel: 160 mA
Maradék feszültségingadozás: 3,6 VPP (a megengedett feszültségtartományon belül)
Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
Interferencia sugárzás: Interferencia sugárzás
Zavarvédettség EN 61000-6-2
Állapotjelző: LED-ek: US (tápegység), 2 LED Ethernet portonként (kapcsolat/aktivitás és sebesség)
Átviteli fizika: Réz
MTTF: 693,88 év (SN 29500 Standard, 25 °C hőmérséklet, 21%-os munkaciklus); 315,58 év (SN 29500 Standard, 40 °C hőmérséklet, 34,25%-os munkaciklus); 42,59 év (SN 29500 Standard, 55 °C hőmérséklet, 100%-os munkaciklus)
Ellátás: Ellátás
Légnyomás (tárolás/szállítás): 86 kPa ... 108 kPa (1500 m tengerszint felett)
Tipikus áramfelvétel: 160 mA (US = 24 V DC és 25 °C környezeti hőmérséklet esetén)
Maximális áramfelvétel: 0,26 A (US = 18 V DC és 60 °C környezeti hőmérséklet esetén)
Megjegyzés a csatlakozás típusával kapcsolatban: Csatlakozókábelként csak megengedett hőmérséklet-tartományú (-40 °C ...) rézkábeleket használjon. 75 °C)
Csatornák száma: 8 (RJ45 portok)
Átviteli közeg: réz
Helyi diagnosztika: US tápfeszültség LED zöld; LNK/ACT kapcsolat állapot LED zöld; SPD adatátviteli sebesség LED zöld
Különleges jellemzők: A fejlesztési folyamat az IEC 62443-4-1 szabvány szerint tanúsított; A termék az IEC 62443-4-2 szabvány szerint tanúsított
Alapvető funkciók: Tároló és továbbító kapcsoló, megfelel az IEEE 802.3 szabványoknak.
Kapcsolófunkciók: Kapcsolófunkciók
Diagnosztikai funkciók: RMON előzmények; LLDP (Link Layer Discovery Protocol); SNMP trapek; N:1 port tükrözés; ACD (Address Conflict Detection); Rendszernapló; CRC megfigyelés
Szűrőfunkciók: Szolgáltatásminőség (8 prioritási osztály); Portpriorizálás; VLAN (akár 8 VLAN); IGMP Snooping/Querier (v1/v2); Port automatikus lekérdezése; Kiterjesztett multicast szűrés
IP-konfiguráció: DHCP kliens; DHCP szerver (port alapú); BootP
MAC-cím táblázat: 8k
Kezelés: Webalapú felügyelet (HTTP/HTTPS); Szerepköralapú felhasználókezelés (LDAP); SNMPv1/v2/v3; Parancssori felület (Telnet, SSH)
Redundancia: MRP (Médiaredundancia protokoll); RSTP (Gyors Feszítőfa Protokoll)
További funkciók: MMS és GOOSE átvitel (IEC 61850-8-1); Modbus/TCP átvitel
Időszinkronizálás: SNTP (Simple Network Time Protocol)
Biztonsági jellemzők: Biztonsági jellemzők
Funkcionalitás: Funkcionalitás
Ethernet (RJ45): Ethernet (RJ45)
Jelző LED-ek: Adatvétel, kapcsolat állapota
Tápcsatlakozás: COMBICON-on keresztül, max. vezeték-keresztmetszet 1,5 mm²
Tesztelési beállítás: 24 V tápellátás / funkcionális földelés 500 V DC 1 perc; Ethernet interfész / minden más potenciál 2,25 kV DC 1 perc
Állapot- és diagnosztikai kijelzők: LED-ek: US (tápegység), 2 LED Ethernet portonként (kapcsolat/aktivitás és sebesség)
Jelkésleltetés: ≥ 6,5 µs (tároló-és-továbbító mód, 10/100 MBit/s, a képkocka méretétől függően)
Tápfeszültség (DC): 24 V DC (egyszeres)
EMC megfelelőség: EN 61000-6-2 EN 61000-4-2 (ESD) B kritérium; EN 61000-6-2 EN 61000-4-3 (Elektromágneses mezők) A kritérium; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) A kritérium; EN 61000-6-2 EN 61000-4-5 (Túlfeszültség) B kritérium; EN 61000-6-2 EN 61000-4-6 (Vezetett zavartűrés) A kritérium; EN 61000-6-2 EN 61000-6-4 (Kibocsátások) A osztály; EN 61000-6-2 EN 61000-6-4 (Vezetett kibocsátások) A osztály
PROFINET megfelelőségi osztály: A megfelelőségi osztály

Termék típus: Ipari Ethernet switch

Átviteli ráta: 10 / 100 MBit/s

Alap funkcionalitás: Managed Switch

Ethernet portok: 8

10/100 Mbit/s portok: 8 x

Szélesség: 75 mm

Magasság: 105 mm

Mélység: 43 mm

Gyártói szám: FL SWITCH 2008F

Csatlakozók: RJ45

: IP30

Üzemi feszültség: 24 V/DC

Max. környezeti hőmérséklet: 60 °C

Környezeti hőmérséklet (min.): 0 °C

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Ipari Ethernet switch 10 / 100 MBit/s

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Ipari Ethernet switch 10 / 100 MBit/s

Leírás

2000-es sorozatú menedzselhető switch, 8 db RJ45 port 10/100 Mbps, PROFINET A megfelelőségi osztály, a fejlesztési folyamat az IEC 62443-4-1 szabvány szerint tanúsított, kompatibilis az IEC 62443-4-2 szabvánnyal

Ez a szöveg gépi fordítással készült.
