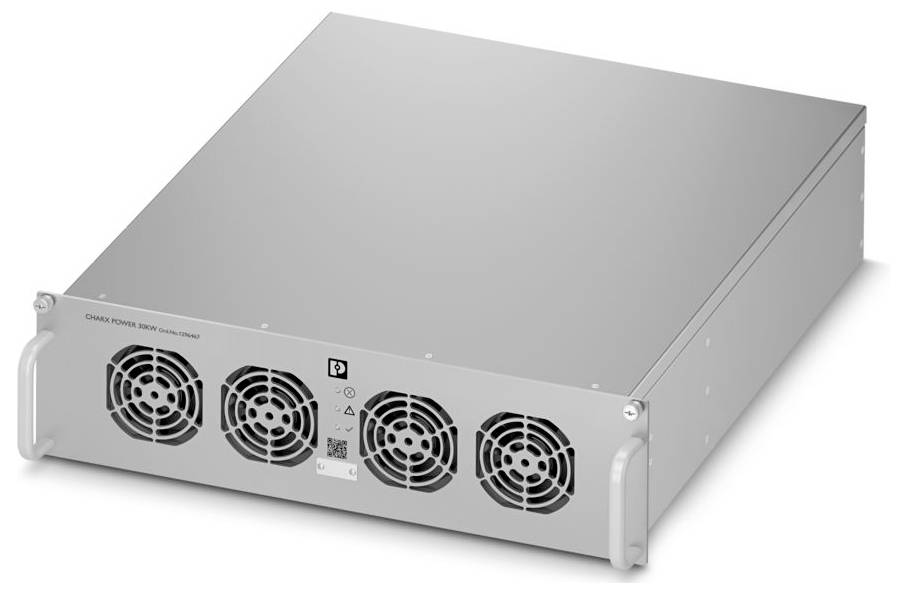

Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC teljesítmény modul
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (806 291 Ft / Darab)
806 291 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: CHARX power basic
- Csatlakozás típusa: 2x RJ45
- Szélesség: 483 mm
- Magasság: 134 mm
- Mélység: 550 mm
- Ház anyaga: Zn-Al ötvözet
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
- Szabványok/előírások: ANSI/UL 2202
- Szerelési típus: 19"-os rack szerelés
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): ≤ 95% (nem lecsapódó)
- Csupaszítási hossz: 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Magasságegység: 3U
- Átviteli sebesség: 125 kbit/s (alapértelmezett); 500 kbit/s
- Címkézés: DC OUT: + / -
- Érintésvédelmi osztály: I
- Névleges teljesítmény: 30 kW
- Interfészek száma: 1
- Átviteli hossz: max. 20 m
- Bemeneti feszültségtartomány: 650 V DC ... 740 V/DC
- Bemeneti feszültségtartomány: 300 V DC ... 740 V/DC
- Bekapcsolási áram korlátozása:< 60 A
- Energiafogyasztás:< 50 A (650 V egyenáram)
- Névleges teljesítményfelvétel: 31577 VA
- Hatékonyság:> 95% (POut> 50%)
- Kimeneti túlfeszültség-védelem (OVP):> 1040 V egyenáram
- Bejárat: Bejárat
- Vezetékcsatlakozás: Vezetékcsatlakozás
- merev: 10 mm² ... 50 mm²; 25 mm² (ajánlott)
- Rugalmas: 16 mm² ... 50 mm²; 25 mm² (ajánlott)
- merev (AWG): 8 ... 0 (Cu); 4 (ajánlott)
- Kimenet: Kimenet
- Digitális: Digitális
- Szigetelési feszültség bemenet/kimenet: 2121 V DC
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 300 000 óra
- Cikk méretei: Cikk méretei
- Üzemi magasság: ≤ 4000 m (teljesítménycsökkenés)> 2000 méter: 10% / 1000 méter)
- Szabvány neve: Elektromos járművek (EV) töltőrendszer-berendezéseinek biztonságos használatára vonatkozó szabvány
- Elektromágneses interferenciára vonatkozó EMC-követelmények: EN 61000-6-3
- EMC követelmények Zavartűrés: EN 61000-6-2
- Átmérő: 3
- Hálózati konfiguráció: DC hálózat (DC±, PE)
- DC működés: DC működés
- Teljesítménycsökkentés:> 55 °C (3,2 A/K);> 55 °C (1 kW/K)
- Szabálytól való eltérés:< 0,5% (feszültségeltérés, statikus terhelésváltozás 20% ... 100%);< 1% (árameltérülés, terhelésváltozás, statikus 20% ...) 100%); ± 0,2% (bemeneti feszültségváltozás ±20%)
- CAN busz: CAN busz
- Interfész: CAN busz
- Támogatott protokollok: CAN 2.0B
- Rögzítő mechanizmus: Reteszelőhorog
- Átviteli fizika: vezetékes
- Topológia: Daisy Chain
- Lezáró ellenállás: 120 Ω (végponti résztvevő lezárása)
- Kimeneti feszültségtartomány: 30 V DC ... 1000 V DC-ig
- Kimeneti áramtartomány: 0 A ... 100 A
- Készenléti teljesítményveszteség:< 14 W
- Név: Kijárat
- Galvanikus leválasztás a bemenet és a kimenet között: igen
- Szigetelési feszültség bemenet, kimenet/ház: 2121 V DC
- Belső ventilátorok: igen
- Légáramlás iránya: elölről hátra
- Zajszint:< 60 dB (1 méter)
- IEC 60664-1: II
- Elektromos járművek vezetőképes töltőrendszerei - 21-2. rész: Elektromos járművek külső töltőrendszereinek EMC-követelményei: Elektromos járművek vezetőképes töltőrendszerei - 21-2. rész: Elektromos járművek külső töltőrendszereinek EMC-követelményei
- Bemeneti áram: 48A (650V DC); 38A (825V DC)
- Szigetelési ellenállás: 10 MΩ
- MPPT működés: MPPT működés
- Indítási feszültség: min. 375 V DC
- Bekapcsolási késleltetés:< 8 másodperc
- Túllépési viselkedés: ± 3% (bekapcsolási folyamat)
- CAN busz résztvevőként használható teljesítménymodulok száma: max. 48
- Szigetelési feszültség bemenet, kimenet/jel, kommunikáció: 4242 V DC
- Jelszigetelési feszültség, kommunikáció/ház: 707 V DC
- Élettartam: 90 000 óra (40 °C, elektrolitkondenzátorok); 70 000 óra (40 °C, ventilátorok)
- Túlmelegedés elleni védelem (OTP):> 75 °C
- Vezetőképes töltőrendszerek elektromos járművekhez - 1. rész: Általános követelmények: Vezetőképes töltőrendszerek elektromos járművekhez - 1. rész: Általános követelmények
- Vezetőképes töltőrendszerek elektromos járművekhez – 23. rész: Egyenáramú tápegységek elektromos járművekhez: Vezetőképes töltőrendszerek elektromos járművekhez – 23. rész: Egyenáramú tápegységek elektromos járművekhez
- Elektromos járművek (EV) töltőrendszer-berendezéseinek biztonsági szabványa: Elektromos járművek (EV) töltőrendszer-berendezéseinek biztonsági szabványa
- Termék típus
DC teljesítmény modul
- Védelmi osztály
I
- Mélység
550 mm
- Magasság
134 mm
- Szélesség
483 mm
IP20
- Beépítési magasság
134 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC teljesítmény modul
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC teljesítmény modul
Leírás
CHARX power basic, gyorstöltő modul DC töltőállomások építéséhez, 19"-os rackbe szerelhető, kimenet: 30 V DC...1000 V DC / 0 A...100 A
