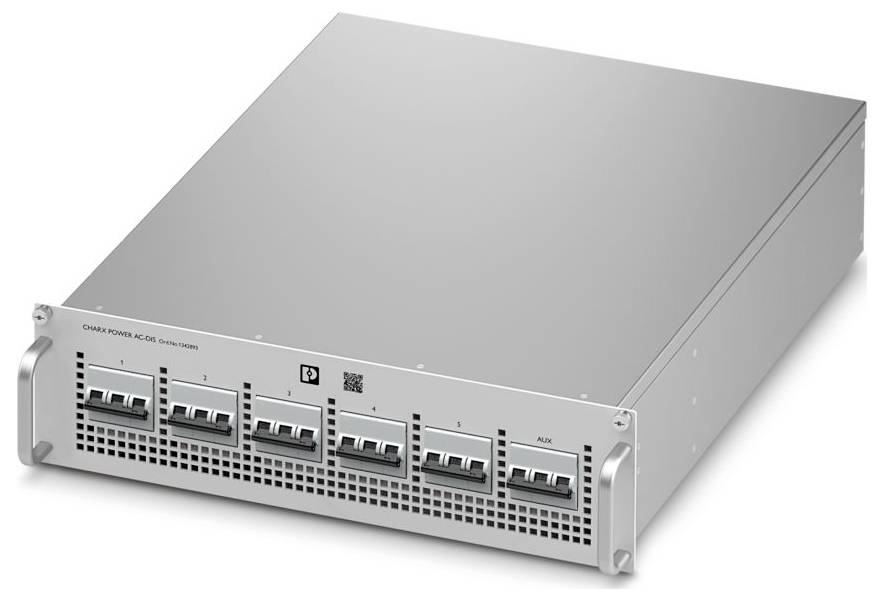

Phoenix Contact 1342893 CHARX AC-DIS/150KW AC elostó modul
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (1 223 990 Ft / Darab)
1 223 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: CHARX energiaelosztó
- Csatlakozás típusa: Benyomható rugós csatlakozás
- Szélesség: 483 mm
- Magasság: 134 mm
- Mélység: 598 mm
- Ház anyaga: Zn-Al ötvözet
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
- Szabványok/előírások: IEC 61851-1
- Szerelési típus: 19"-os rack szerelés
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): ≤ 95% (nem lecsapódó)
- UL specifikációk: UL specifikációk
- Csupaszolási hossz: 10 mm
- Magasságegység: 3U
- Névleges kisülési lökőáram In: 20 kA
- Frekvenciatartomány: 50 Hz ... 60 Hz ±10%
- Érintésvédelmi osztály: I
- Névleges teljesítmény: 150 kW
- Jelzések: Jelzések
- Bemeneti feszültségtartomány: 3x 400 V AC ... 480 V AC -15% ... +10 %
- Vezetékcsatlakozás: Vezetékcsatlakozás
- merev: 0,2 mm² ... 4 mm²
- Rugalmas: 1,5 mm² ... 16 mm²
- Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
- Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 2,5mm²
- merev (AWG): 24 ... 12
- Csatlakozási jelölés: Túlfeszültség-védelem (SPD)
- Funkció: Üzemállapot továbbítása
- Kapcsolóérintkező (potenciálmentes): Normál esetben nyitott érintkező
- Cikk méretei: Cikk méretei
- Üzemi magasság: ≤ 2000 m
- Szabvány címe: Elektromos járművek vezetőképes töltőrendszerei - 1. rész: Általános követelmények
- Elektromágneses interferenciára vonatkozó EMC-követelmények: EN 61000-6-3
- EMC követelmények Védettség: EN 61000-6-1
- Hálózati forma: csillaghálózat (TN-S, TT)
- Kimeneti teljesítmény: Kimeneti teljesítmény
- Jelkimenet: Jelkimenet
- Kapcsolási feszültség: 30 V DC
- Áram terhelhetőség 1 A
- Kimeneti feszültségtartomány: 3x 400 V AC ... 480 V AC (L1...L3, N)
- Megnevezés: Jelzések
- Galvanikus leválasztás a bemenet és a kimenet között: nincs
- Belső ventilátorok: igen
- Légáramlás iránya: elölről hátra
- Zajszint:< 67 dB (1 méter)
- IEC 60664-1: III
- Bemeneti áram: 3 x 232 A
- Vezetőképes töltőrendszerek elektromos járművekhez - 1. rész: Általános követelmények: Vezetőképes töltőrendszerek elektromos járművekhez - 1. rész: Általános követelmények
- Külső perifériák tápellátása: Külső perifériák tápellátása
- Kimenetek száma: 1
- Bemeneti teljesítmény: Bemeneti teljesítmény
- Termék típus
AC elostó modul
- Védelmi osztály
I
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW AC elostó modul
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW AC elostó modul
Leírás
CHARX áramelosztó, AC elosztóegység DC töltőállomások kiépítéséhez, 19"-os rackbe szerelhető, kimenet: 400 V AC...480 V AC / 54 A, 6 A
