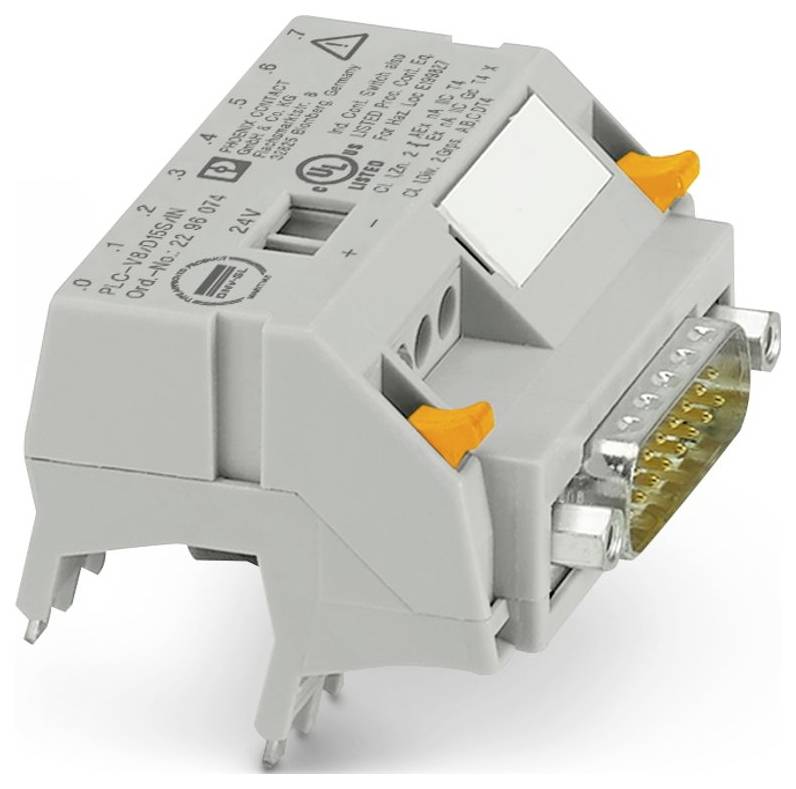

Phoenix Contact 2296074 PLC-V8/D15S/IN Rendszercsatlakozás
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (31 990 Ft / Darab)
31 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Pólusok száma: 2
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 2,5 mm² (műanyag hüvely nélküli érvéghüvely); 0,25 mm² ... 2,5 mm² (műanyag hüvellyel ellátott érvéghüvely)
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 49,92 mm
- Magasság: 41 mm
- Mélység: 49,86 mm
- Szín: szürke (RAL 7042)
- Gyúlékonysági osztály az UL 94 szerint: V0
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: EN IEC 60664-1
- Megjegyzés: 8 db PLC-INTERFACE csatlakozóra pattintható
- Rögzítési típus: Csíptetős rögzítés
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Légrés és kúszóáramút: Légrés és kúszóáramút
- Tetszés szerinti beépítési pozíció
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Jelölés: I. osztály, 2. zóna, AEx ec IIC T4
- UL, USA / Kanada: UL, USA / Kanada
- Üzemi feszültségtartomány: 18 V DC ... 33,6 V/DC
- Raszterméret: 5 mm
- Csatlakozás az IEC 60807-2 szabvány szerint
- CE: CE
- Tanúsítvány: TAE0000196
- Cikk méretei: Cikk méretei
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Csatornák száma: 8
- Szigetelés: Funkcionális szigetelés
- Üzemi feszültségjelző: Zöld LED
- UL, Amerikai Egyesült Államok: UL, Amerikai Egyesült Államok
- UL, Kanada: UL, Kanada
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 50 V
- Névleges lökőfeszültség: 0,5 kV (1,2 / 50 μs)
- Védettségi fokozat (telepítési hely): ≥ IP54
- Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (műanyag hüvely nélküli érvéghüvely); 0,5 mm² ... 1,5 mm² (kettős érvéghüvely műanyag hüvellyel)
- Állapotjelző elérhető: igen
- Portok száma: 1
- Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok: Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok
- Szigetelőanyag típusa ház: Poliamid 6.6 zöld
- Csatlakoztatási ciklusok:> 500
- Alkalmas I/O kártya: univerzális
- Áram (áganként): ≤ 1 A
- 1. csatlakozás (vezérlési szint): 1. csatlakozás (vezérlési szint)
- 2. csatlakozás (terepi szint): 2. csatlakozás (terepi szint)
- Merev vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²
- Védettségi fokozat (modul): IP20
- Támogatott vezérlés: univerzális: Támogatott vezérlés: univerzális
- 3. csatlakozás (tápellátás): 3. csatlakozás (tápellátás)
- Áram (tápegység): ≤ 3 A
- Termék típus
Rendszercsatlakozás
- Gyártói szám
PLC-V8/D15S/IN
- Magasság
41 mm
- Hossz
49.86 mm
- Szélesség
49.92 mm
- Méret
(H x Sz x Ma) 49.86 x 49.92 x 41 mm
- Gyártói szám
2296074
- Szerelési mód
Csíptetős rögzítés
- Tartalom
1 db
- Mélység
49.86 mm
- Mérési áram
1 A
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3578862 Phoenix Contact 2296074 PLC-V8/D15S/IN Rendszercsatlakozás
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3578862 Phoenix Contact 2296074 PLC-V8/D15S/IN Rendszercsatlakozás
Leírás
V8 adapter 8 db PLC interfészhez (6,2 mm), vezérlés: PLC rendszerkábelezés bemeneti kártyákhoz, 1. csatlakozó: 1 db 15 pólusú D-SUB fejléc, 2. csatlakozó: dugaszolható csatlakozó (8 db PLC interfész sorkapocsra rápattintható), 3. csatlakozó: 1 db 2 pólusú csavaros sorkapocs, csatornák száma: 8, vezérlőlogika: pozitív kapcsolású
