Name: Phoenix Contact 2905813 ETD-BL-1T-230 Időrelé Multifunkció 1 db 1 váltó
Brand: Phoenix Contact
SKU: 3579836
Availability: BackOrder

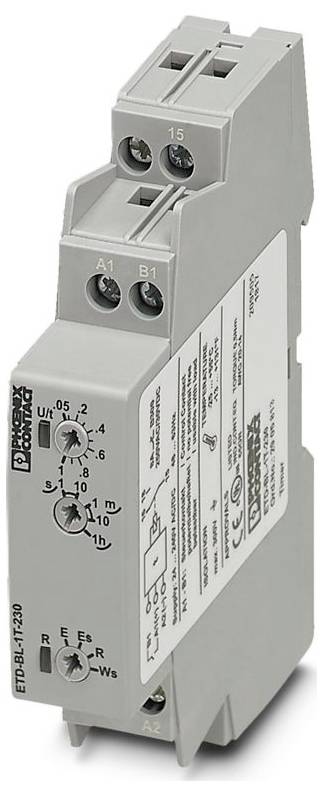

Egy szürke Phoenix Contact relé több csavarmenetű kapocssal és állítható tárcsákkal, elektromos áramkör-vezérléshez és -kezeléshez használva.

Hasonló kivitel

Termék típus

Időrelé

Kivitel

Multifunkció

Üzemi feszültség (min.)

24 V DC/AC

Max. üzemi feszültség

240 V DC/AC

Érintkező típus

1 váltó

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (32 990 Ft / Darab)

32 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás: csavaros csatlakozóval
Meghúzási nyomaték: 1 Nm ... 1 Nm
Hajlékony vezető keresztmetszete: 0,5 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,5 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 20 ... 14
Szélesség: 17,5 mm
Magasság: 89,5 mm
Mélység: 65,5 mm
Szín: szürke (RAL 7042)
Gyúlékonysági osztály az UL 94 szerint: V0
Környezeti feltételek: Környezeti feltételek
Környezeti hőmérséklet (üzemi): -25 °C ... ... 55 °C
Környezeti hőmérséklet (tárolás/szállítás): -25 °C ... 70 °C
Szabványok/előírások: EN 50178
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): 15% ... 85%
Névleges frekvencia: 48 Hz ... 63 Hz
Csatlakozás megnevezése: Potenciálisan fázis alatt álló, A1-B1 kapcsok
Csupaszolási hossz: 8 mm
Tetszés szerinti beépítési pozíció
Tanúsítvány: UL 508 minősítésű
UL, USA / Kanada: UL, USA / Kanada
Üzemmód: 100% ED
CE: CE
Tanúsítvány: UKCA-kompatibilis
Bemeneti feszültségtartomány: 24 V AC/DC ... 240 V AC/DC -15% ... +10 %
Névleges teljesítményfelvétel: 4 VA
Funkció: E: Bekapcsolási késleltetés; Rs: Kikapcsolási késleltetés vezérlőérintkező esetén; Es: Bekapcsolási késleltetés vezérlőérintkező esetén; Ws: Bekapcsolási késleltetés vezérlőérintkező esetén
Szerelési utasítások: NS 35 szabványsínre az EN 60715 szabvány szerint
Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
Interferencia sugárzás: Interferencia sugárzás
Zavarvédettség EN 61000-6-2
Maximális kapcsolási feszültség: 250 V AC (az IEC 60664-1 szabvány szerint)
Állapotjelző: Zöld LED (TÁPJELZÉS); sárga LED (relé aktív)
Szigetelés: Alapszigetelés
Érintkezőkonfiguráció: 1 potenciálmentes váltóérintkező
UKCA: UKCA
Kapcsolás: Kapcsolás
Mechanikai élettartam: 15 x 10⁶ kapcsolási ciklus
Maximális megszakítóképesség (ohmos terhelés): 1250 VA (5 A / 250 V AC)
Elektromos élettartam: 1 x 10⁵ kapcsolási ciklus
Kimeneti biztosíték: 5 A (gyors kioldású)
Újraindítási idő: 100 ms
Alappontosság: ± 1% (a teljes skálaértékre vonatkoztatva)
Ismétlési pontosság: ≤ 0,5% ±5 ms
Időbeállítási tartomány: 50 ms ... 1 óra (5 időbeállítás)
Beállítási pontosság: ≤ 5% (a teljes skálaértékre vonatkoztatva)
Adók: Adók
Vezérlő impulzus hossza: ≥ 50 ms (DC); ≥ 100 ms (AC)
Relé tekercs/relé érintkező tesztfeszültsége: 4 kV
Tipikus hőmérsékleti együttható: ≤ 0,01%/K
Védettségi fokozat (ház): IP40 (ház)
Védettség (csatlakozók): IP20 (csatlakozók)

Termék típus: Időrelé

Gyártói szám: ETD-BL-1T-230

Kivitel: Multifunkció

Csatlakozó: Csavaros csatlakozó

Üzemi feszültség (min.): 24 V DC/AC

Max. üzemi feszültség: 240 V DC/AC

Üzemi feszültség: 24 - 240 V DC/AC

Érintkező típus: 1 váltó

Szélesség: 17.5 mm

Magasság: 89.5 mm

Mélység: 65.5 mm

Méret: (Sz x Ma x Mé) 17.5 x 89.5 x 65.5 mm

Tartalom: 1 db

Dokumentumok és letöltések

Adatlap

Adatlap 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 Időrelé Multifunkció 1 db 1 váltó

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 Időrelé Multifunkció 1 db 1 váltó

Leírás

Kompakt, multifunkcionális időrelé 4 funkcióval és állítható időtartománnyal (50 ms - 1 óra), csavaros csatlakozókkal, 1 váltóérintkezővel

Ez a szöveg gépi fordítással készült.

Leírás

Kompakt, multifunkcionális időrelé 4 funkcióval és állítható időtartománnyal (50 ms - 1 óra), csavaros csatlakozókkal, 1 váltóérintkezővel
