Name: Phoenix Contact 3274122 Szürke 8 db
Brand: Phoenix Contact
SKU: 2226086
Availability: BackOrder

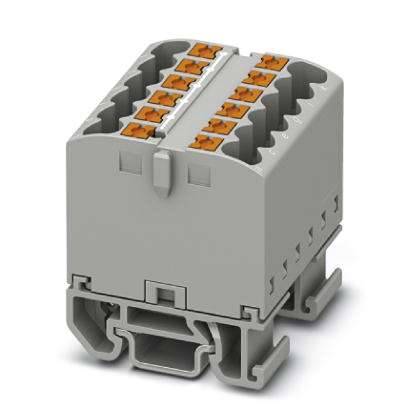

Szürke, téglalap alakú elektromos csatlakozóblokk narancssárga nyomógombokkal és rögzítési lehetőségekkel mindkét oldalán.

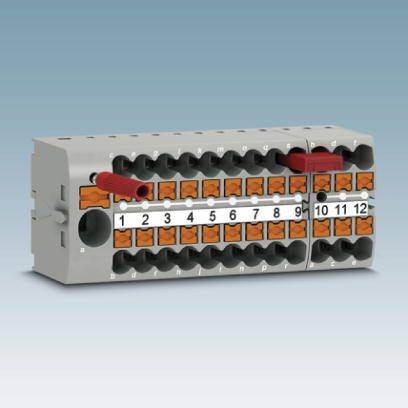

Egy csatlakozóblokk számozott kapcsokkal (1-12) és néhány piros vezetékkel bedugva az 1-es és 8-as kapcsokba.

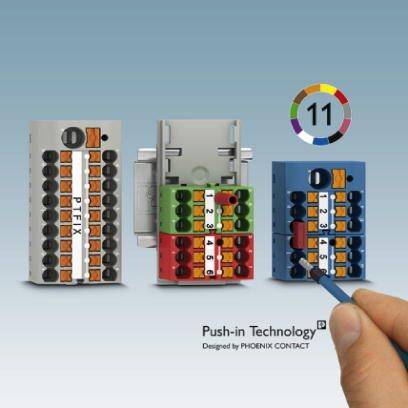

Phoenix Contact push-in technológiás csatlakozók. Három különböző modell bemutatása.

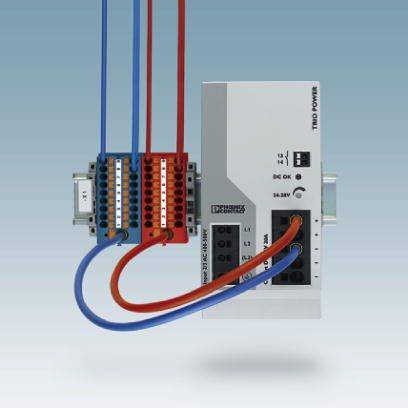

Egy kapcsolóüzemű tápegység több kábellel van összekötve. Ez egy tipikus kábelezést mutat az elektrotechnikában.

Csatlakozómodul számozott csatlakozókkal 1-9 három színben: narancs, szürke, zöld és piros, a színkódolt kábelezéshez.

Egy egyszerű diagram tíz kört mutat két sorban, amelyeket vonalak kötnek össze a körök közötti kapcsolatok ábrázolása érdekében.

1/6

Hasonló kivitel

Gyártói szín

Szürke

Max. AWG

Csupaszolási hossz

8 mm

Csupaszolási hossz (max.)

10 mm

Méret

(H x Sz) 28.6 mm x 31.5 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

25 készlet

Szám (csomagméret 8 db)

készlet

Összesen (25 990 Ft / Darab)

25 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Tűzveszélyességi osztály az UL 94: V0 szerint
Szélesség: 31,5 mm
Emeletek száma: 1
Csatlakozók száma: 12
Potenciál: 1
Szigetelő anyag: PA
Méretezett feszültséglökés 8 kV
Szennyezési fok: 3
Túlfeszültség kategória: III
Szigetelőanyag csoport: I
Maximális energiaeloszlás névleges körülmények között: 0,77 W (az érték egy csatlakozási blokkra vonatkozik, és a csatlakozási hozzárendeléstől függően szaporodik)
Maximális terhelési áram: 32 A
Nyitott oldalfal: Nem
Teljes áram maximális értéke: 48 A

Gyártói szín: Szürke

Max. AWG: 12

Csupaszolási hossz: 8 mm

Csupaszolási hossz (max.): 10 mm

Méret: (H x Sz) 28.6 mm x 31.5 mm

Csatlakozó: Push-in kapocs

Gyártói szám: 3274122

Tartalom: 8 db

Anyag: PA

Névleges feszültség: 690 V

Névleges áram: 24 A

Névleges áramerősség, kerekítve: 24 A

Szélesség: 31.5 mm

Hossz: 28.6 mm

Gyártói szám: PTFIX 12X2,5-NS15A GY

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 4 mm²

Min. hajlékony keresztmetszet: 0.14 mm²

Merev átmérő (min.): 0.14 mm²

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Gyártói szín

Max. keresztmetszet, hajlékony

Merev átmérő (min.)

Merev keresztmetszet (max.)

Min. hajlékony keresztmetszet

Névleges áramerősség, kerekítve

Tartalom

Phoenix Contact 1028067 Szürke 50 db

Rendelési szám:2208990

Szállítás: 11. 10. [K.]

405 készletConrad Electronic

Szürke

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

24 A

50 db

Min.: 1

Többszörös: 1

22 990 Ft^*

Phoenix Contact 1028068 Kék 50 db

Rendelési szám:2208991

Szállítás: 11. 10. [K.]

314 készletConrad Electronic

Kék

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

24 A

50 db

Min.: 1

Többszörös: 1

22 990 Ft^*

Phoenix Contact 1028069 Piros 50 db

Rendelési szám:2208992

Szállítás: 11. 10. [K.]

284 készletConrad Electronic

Piros

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

24 A

50 db

Min.: 1

Többszörös: 1

17 990 Ft^*

Phoenix Contact 1028360 Szürke 50 db

Rendelési szám:2208993

Szállítás: 11. 10. [K.]

34 készletConrad Electronic

Szürke

4 mm²

0.2 mm²

6 mm²

0.2 mm²

32 A

50 db

Min.: 1

Többszörös: 1

28 990 Ft^*

Phoenix Contact 1045923 Szürke 50 db

Rendelési szám:2209020

Szállítás: 10. 30. [P.]

23 készletConrad Electronic

Szürke

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

17.5 A

50 db

Min.: 1

Többszörös: 1

15 990 Ft^*

Phoenix Contact 1045929 Piros 50 db

Rendelési szám:2209021

Szállítás: 11. 10. [K.]

366 készletConrad Electronic

Piros

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

17.5 A

50 db

Min.: 1

Többszörös: 1

20 990 Ft^*

Phoenix Contact 1045931 Sárga 50 db

Rendelési szám:2209022

Szállítás: 11. 10. [K.]

28 készletConrad Electronic

Sárga

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

17.5 A

50 db

Min.: 1

Többszörös: 1

20 990 Ft^*

Phoenix Contact 1045937 Fekete 50 db

Rendelési szám:2209023

Szállítás: 11. 10. [K.]

156 készletConrad Electronic

Fekete

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

17.5 A

50 db

Min.: 1

Többszörös: 1

20 990 Ft^*

Phoenix Contact 1046961 Szürke 20 db

Rendelési szám:2209027

Szállítás: 11. 13. [P.]

Conrad Electronic

Szürke

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

17.5 A

20 db

Min.: 1

Többszörös: 1

51 990 Ft^*

Phoenix Contact 1046962 Kék 20 db

Rendelési szám:2209028

Szállítás: 11. 10. [K.]

37 készletConrad Electronic

Kék

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

17.5 A

20 db

Min.: 1

Többszörös: 1

51 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2226086 Phoenix Contact 3274122 Szürke 8 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2226086 Phoenix Contact 3274122 Szürke 8 db

Leírás

Akár 80% -os időelőnye a telepítésre kész blokkoknak köszönhetően, kézi áthidalás nélkül. Időmegtakarító vezetékcsatlakozás a szerszám nélküli közvetlen behúzási technológiának köszönhetően. Tiszta huzalozás a tizenegy különböző színváltozatnak köszönhetően. Rugalmas használat sínre szerelés, közvetlen rögzítés vagy ragasztás révén. Akár 50% helymegtakarítás a szerelősínen a keresztirányú szerelés miatt.
